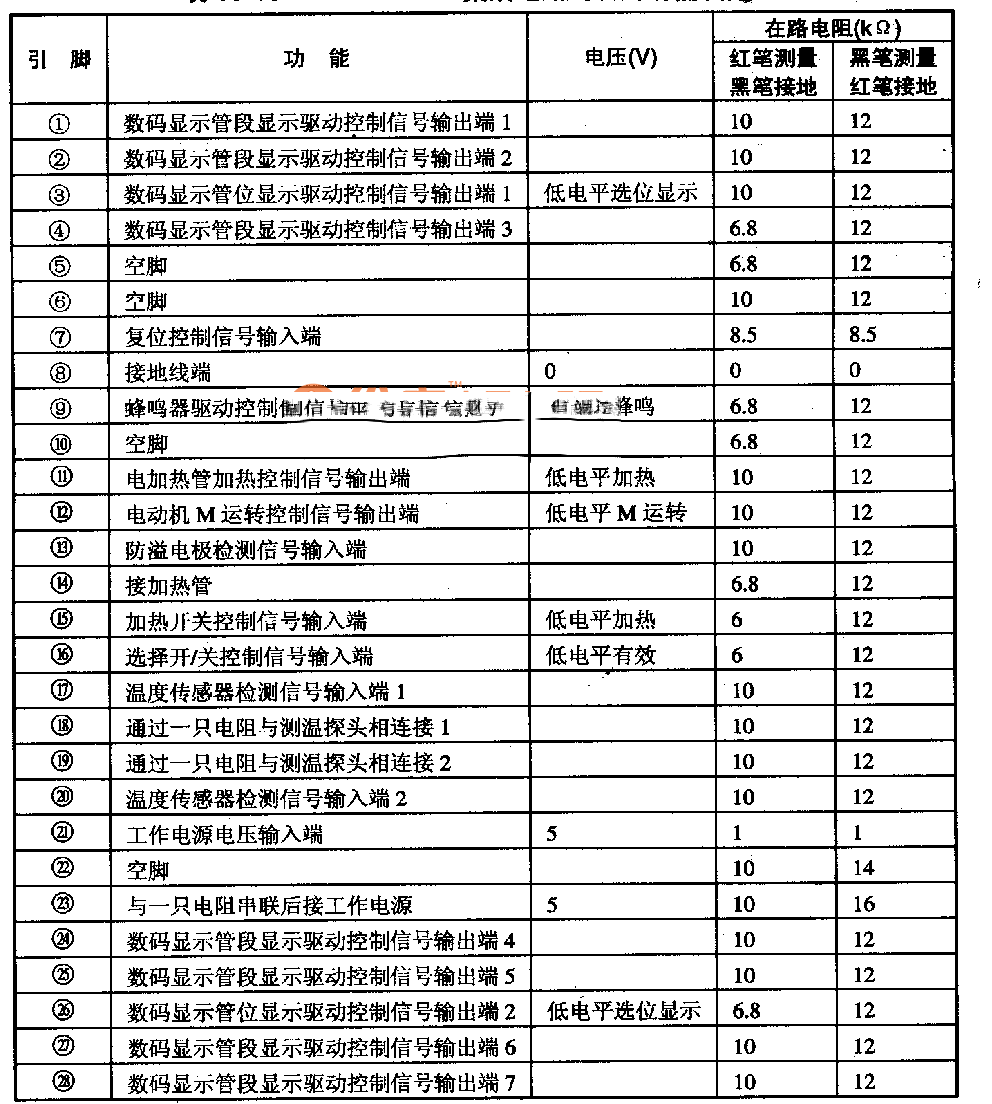

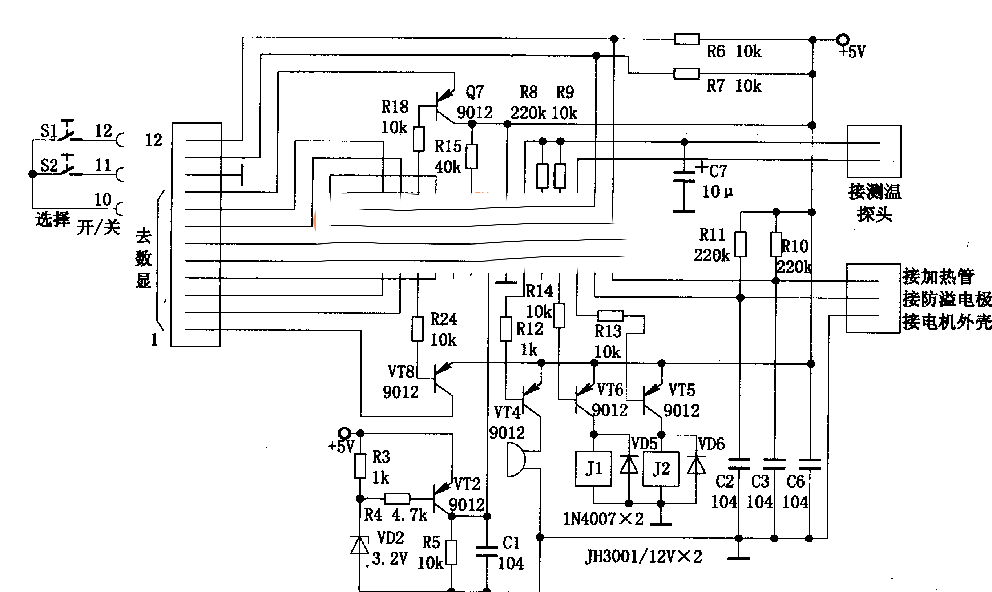

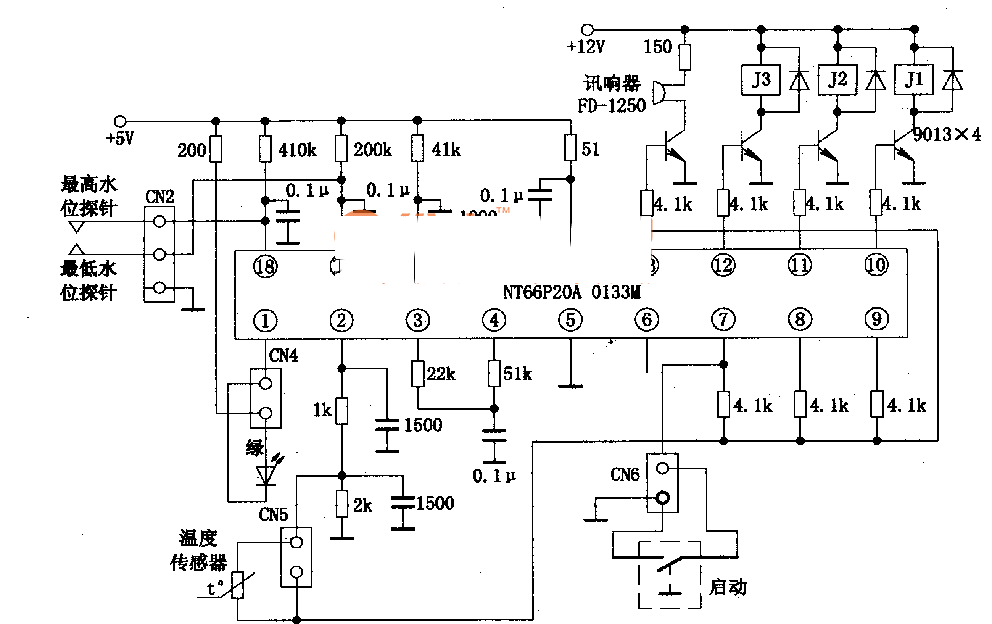

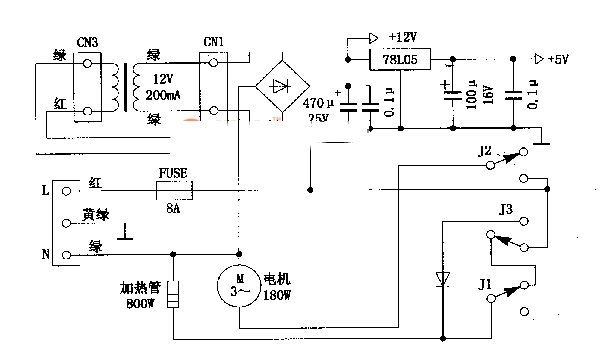

 NT66P22AK是单片微电脑控制集成电路，广泛应用于全自动智能控制豆浆机中。 1.功能特点 NT66P22AK集成电路内含定时预置、数码显示驱动控制、电加热控制及电动机控制等电路。 3.典型应用电路 NT66P2OA集成块在豆浆机中的典型应用电路如图１所示，其典型应用电路的负载驱动及电源电路如图２所示。 图１ NT66P2OA集成块在豆浆机中的典型应用电路  图２ NT66P2OA集成块的典型应用电路的负载驱动及电源电路  2.引脚功能及数据 NT66P22AK集成电路采用28脚双列直插式封装，其集成电路的引脚功能及数据见表所列。 表 NT66P22AK集成电路的引脚功能及数据  3.典型应用电路 由NT66P22AK组成的豆浆机控制电路如图１所示，其控制电路的电源及其负载电路如图２所示。 图１ NT66P22AK组成的豆浆机控制电路  图２ 电源及其负载电路 : |
