    　　NE567是荷兰飞利涌公刮生产的音调解码揣/锁相环集成电路，多应用于按键式解码，载波电流遥控、超声波拴制(电视遥控)、通信寻呼、频率的监测与粹制、内部通诵设备、精确振荡揣等。在音响方面主要应用于电视音响上。

　　１．NE567内电路方框图及引脚功能

　　NE567集成块是一个高隐定性锁相环，具有同步调幅锁定检测电路与功率输出电路。主要功能是在检测频段内驱动负载。
      NE567频带的中心频率与输出延迟由四个外部元件决定。

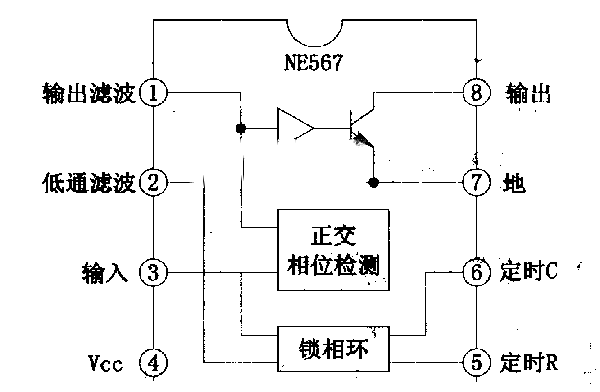

　　NE567集成块采用8脚双列直插式封装，其集成块的内电路万框图如图所示。其集成电路的引脚功能及数据见表所列。
　　　　　　　　　　　　　　　　　　　　表   NE567集成电路的引脚功能及数据

　　2.NE567主要电参数

　　NE567集成电路频率范圈较宽0.01Hz-500kHz，中心频率隐定性高，可以独立控制带宽(最多为14%)，信噪比高，内部电路有抑制假信号功能，利用一只外部电阻，便频率可调整的范围为20:1。

　　　　　　　　　　　　　　　　　　　　　图1　　 NE567集成块的内电路方框图
