西门子S7-200系列PLC全套接线图

2023-5-1 08:42| 发布者: 开心| 查看: 33| 评论: 0

阅读字号:
  • 大
  • 中
  • 小

摘要: 分享一下S7-200系列全套接线图，供各位同仁收藏，以备不时之需。 1.CPU222 2.cpu224 3.cpu226 4.拓展模块
    分享一下S7-200系列全套接线图，供各位同仁收藏，以备不时之需。
  1.CPU222

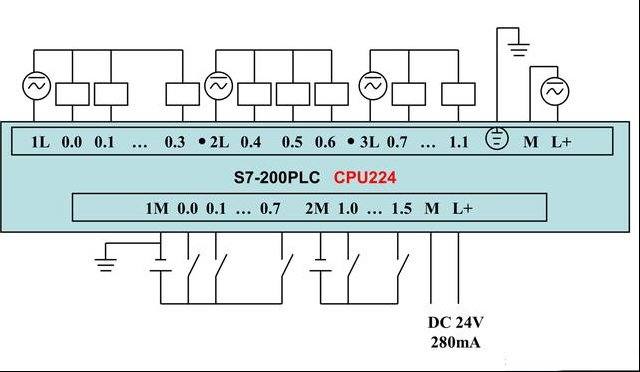

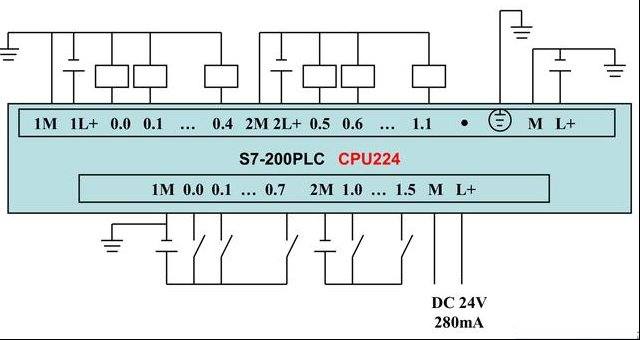

  2.cpu224

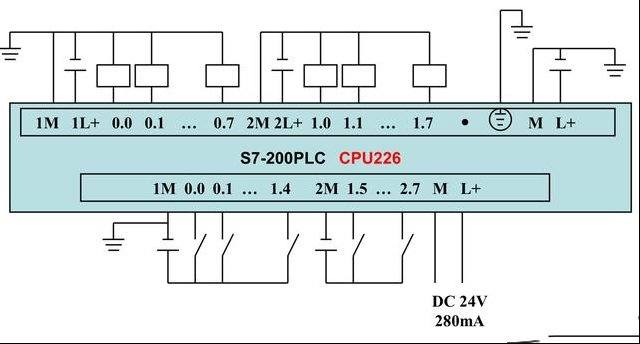

  3.cpu226

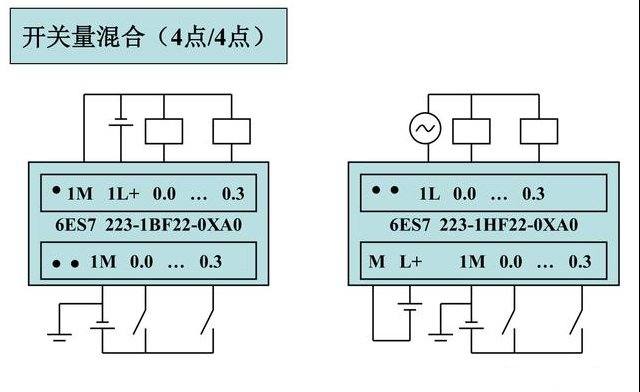

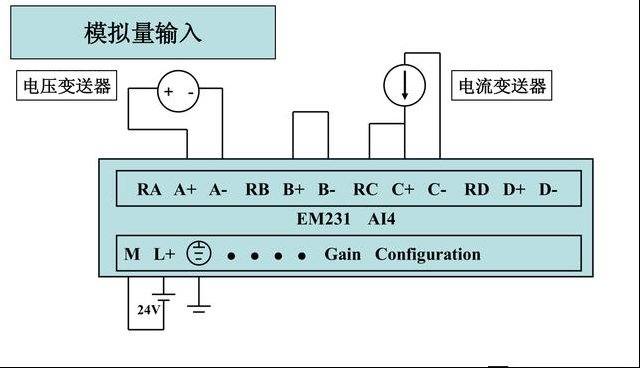

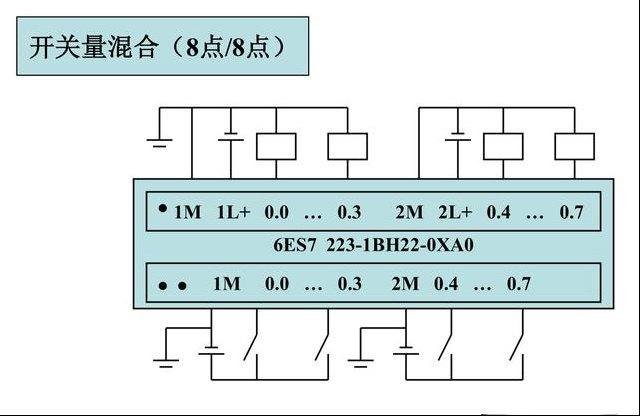

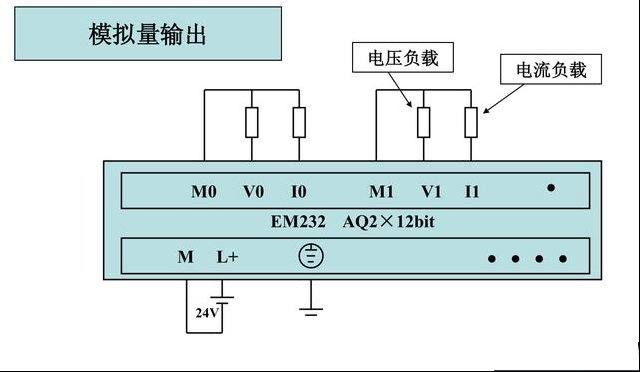

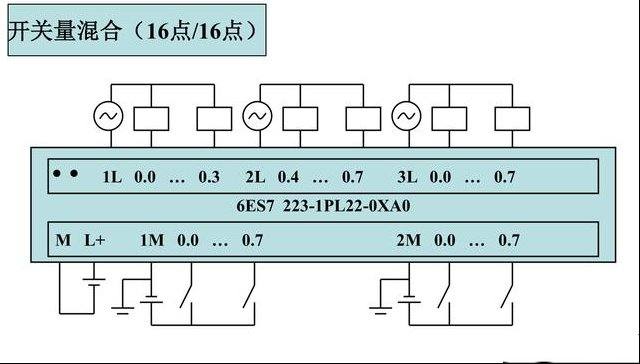

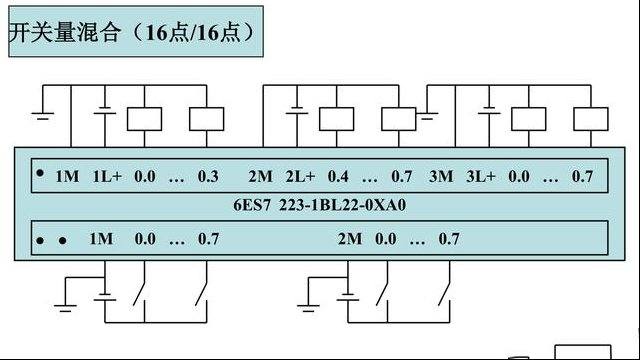

  4.拓展模块
