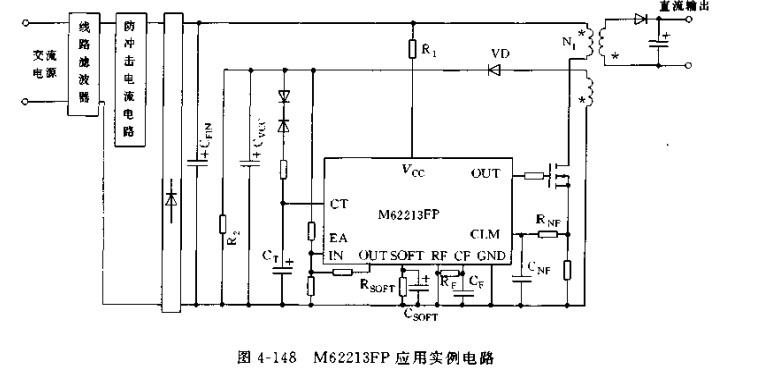

| M62213FP应用电路 M62213FP是通用高速开关电源内集成控制器，其内部结构框图如图4-147所示。它由振荡器OSC，PWM比较器，误差放大器，输出电路，过电压保护兼定时闭锁电路，过电流保护电路以及软启动电路等组成。开关工作频率为700kHz，输出电流峰值为+1A，采用推拉输出电路，启动前电路的电流很小，典型值为130uA，启动开始与停止时电压差较大，启动开始电压为12.5V，启动停止电压为8.3V，这样，可减少输入滤波电容。片内具有丰富功能的电路，减少外围元件。如高速限流，过压兼定时闭锁，死区控制兼软启动，光电耦合器直接激励的反馈用误差放大器，防止低电压时输出误动作等功能电路。  图4-148是M62213FP应用实例电路。输出脉冲的导通时间由接在SOFT端的电阻Rsoft确定，如果与此电阻并联一只电容Csoft，那么启动时导通时间逐渐增大，这样就可以实现软启动。图4-148中提供M62213FP本身电源的偏压线圈N1也是回扫变压绕阻的一部分，其提供的电压与输出电压成比例，由此，可以在初级侧进行反馈控制与过电压检测。用电阻把流经初级测电流变换成电压进行过电流检测，为防止噪声引起误动作，接入Rnf和Cnf构成的滤波器滤除噪声。  : |
