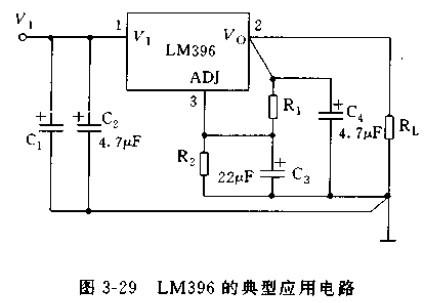

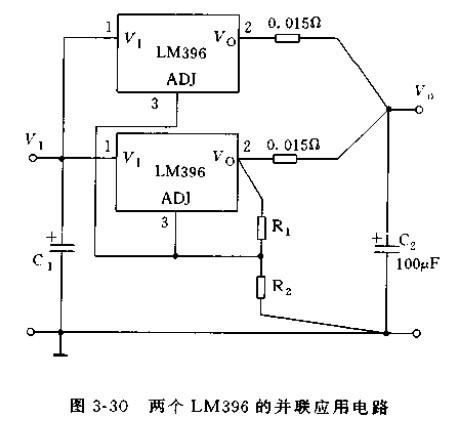

LM396为10A级三端可调稳压器，输出电压从1.25V至15V可调，最大功耗可达70W，具有LM317所具备的全部保护功能。封装形式如图3-28所示。 图3-29为LM396的典型应用电路，V0=1.25V（R1+R2）/R1+Iadj×R2，式中，Iadj的典型值为50μA，R1和R2应选用低温漂的金属膜电阻，C1和C2为输入滤波电容，C3有助于电路抑制纹波，降低输出阻抗及噪声。当接入C3后，C4应紧靠稳压器安装。主滤波电容C1的电容值应大于（200μF/A）×I0，例如I0=10A，C1至少要选用2000μF。C4可不用，但它可降低高频输出阻抗，通常选用1μF到10000μF的铝电解电容或钽电解电容。  图3-30为两个LM396的并联应用电路，由铜线电阻（0.015Ω）实现均流，最大输出电流可达20A。  : |
