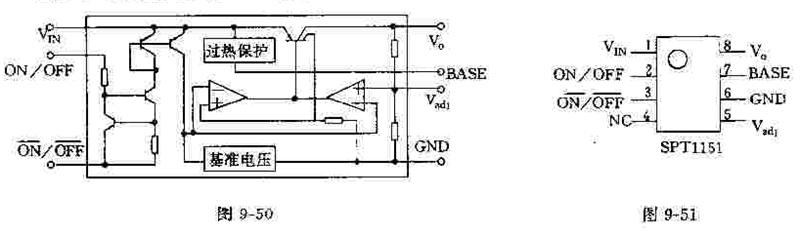

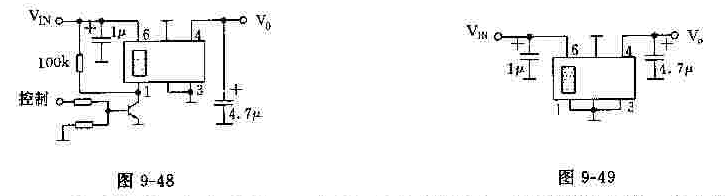

SPT1141/1151系列：该系列是带有开关控制的稳压器IC。它与BAW03、05相比，不仅输出电流大、压差小，并且内部有过热保护及短路保护短路。SPT1141/1151系列输出电压为5V。 SPT1141的内部结构如图9-46所示。管脚排列如图9-47所示。其控制端加低电平时，稳压器工作（通），控制端加高电平时，稳压器不工作（关闭），在关闭状态时耗电小于100mA。SPT1141最大输入电压为14V，最大输出电流为100mA，最大压差为0.3V，静态电流为500uA。典型应用电路如图9-48、图9-49所示。  SPT1151的功能基本上与SPT1141相同，但它增加了一个控制端，另外，它可外加调整管，有一个BASE端给调整管偏压，及有一个外接电阻时刻调整输出电压的V端，其结构如图9-50所示。管脚排列如图9-51所示。  : |
