新型DC-DC变换器

2023-5-1 08:10| 发布者: 开心| 查看: 20| 评论: 0

阅读字号:

摘要: 　　日本罗姆公司最近推出一种新型BP5020系列DC-DC变换器。由于采用罗姆公司制造的新颖功率开关管及肖特基二极管，降低了内部的功率损耗，比以前的老产品在转换效率上提高了10%~15%，并且减 ...

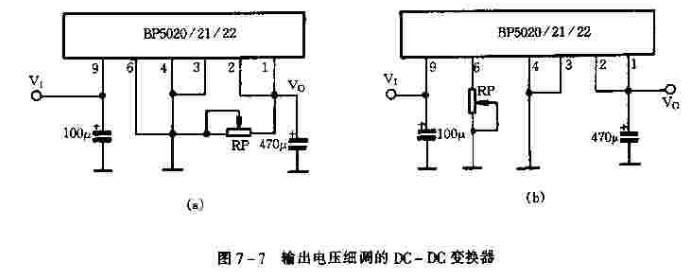

　　日本罗姆公司最近推出一种新型BP5020系列DC-DC变换器。由于采用罗姆公司制造的新颖功率开关管及肖特基二极管，降低了内部的功率损耗，比以前的老产品在转换效率上提高了10%~15%，并且减小了所需的散热面积而减小了尺寸及重量。
　　（1）带有过流保护的DC-DC变换器电路。图中0.022Ω为敏感电阻，由它来检测输出电流的大小。在负载电流小于设定的电流值时，比较器的反相端电压大于同相端电压，比较器输出低电平，变换器导通而有输出。当负载电流大于设定的电流值时，反相端小于同相端电压，比较器输出高电平，输出被切断而受到保护。
