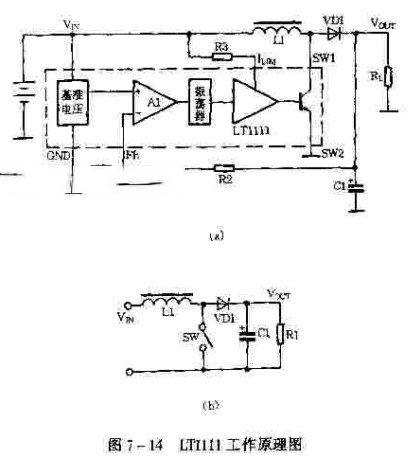

LT1111是一种微功耗、多功能DC-DC变换器IC。它由基准电压源、电压比较器、振荡器、驱动器、开关管组成。另外有一个运算放大器，它可组成电池低电压检测器。  该器件的特点有： ① 能工作于不同模式：升压、降压及电压翻转输出； ② 外设一电阻可限制开关电流大小； ③ 内部有电池低电压检测器； ④ 输入电压范围宽：升压模式时为2~12V，降压模式为30V； ⑤ 静态电流仅300~400μA； ⑥ 输出电流几十至几百毫安； ⑦ 外围元件少。  工作原理：当开关闭合时，电源经电感到地形成回路，电流流过电感、储存能量。当开关打开时，电感中能量释放，它与电源电压一起通过二极管供给给负载电阻RL，同时对电容C1进行充电。这样输出电压可高于输入电压。电压比较器A1的反相输入端FB，它反馈输出电压大小的信号，与同相输入端1.25V基准电压相比较，输出的高、低电平来控制开关管的导通及截止，使达到稳定的输出。 : |
