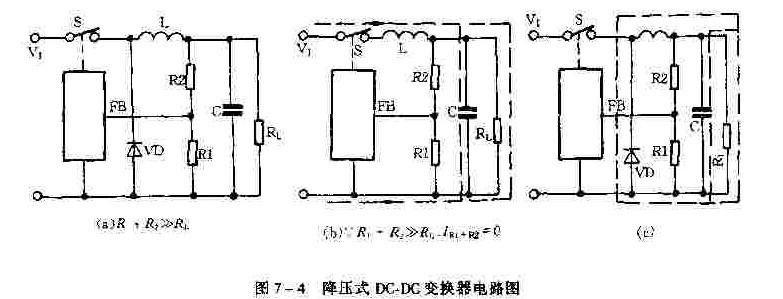

BP5020系列内部结构如图7 - 3所示。 它主要由电源电路、控制电路、驱动电路及开关管VT、电感L、肖特基二极管VD及反馈电阻R1 、R2组成，1脚输出电压检测脚，典型工作时，1脚与2 脚相连接，在过流保护要求时，1脚与2脚之间接一敏感电阻；2脚输出脚，与负载相连接。此脚与地之间接一个滤波电容（典型值为470μF及一个低阻抗0.47μF薄膜电容；3脚地；4脚输出通/断控制脚。此脚处于低电平时为通，而在高电平时为断（或高阻抗、此脚可用作软启动控制脚：5脚、7脚空脚；6脚输出电压细调脚。此脚可通过在1脚与6脚或3脚与6脚之间加电阻来调整输出电压；9脚输人脚。此脚接一个100μF低阻抗电容到地作为输人滤波电容。 该系列是一种典型的降压式DC-DC变换器电路。它的工作原理如图7-4所示。  图中S表示开关管。当S闭合时（图7-4b），输入电压V1通过电感L向负载RL供电，与此同时也向电容C充电。在这过程中，电感L及电容C中储存的能量；当S打开时（图7 -4c），V1被切断，由储能在电感L中的能量继续向负载RL供电，当输出电压要下降时，电容中的能量也向负载RL放电。此时肖特基二极管VD起续流作用，构成电流回路。另外，输出的电压V0通过R1 、R2组成的分压器把输出电压的信号反馈到控制电路中，由控制电路来控制开关管的导通时间及截止时间，使输出电压V0保持稳定。 : |
