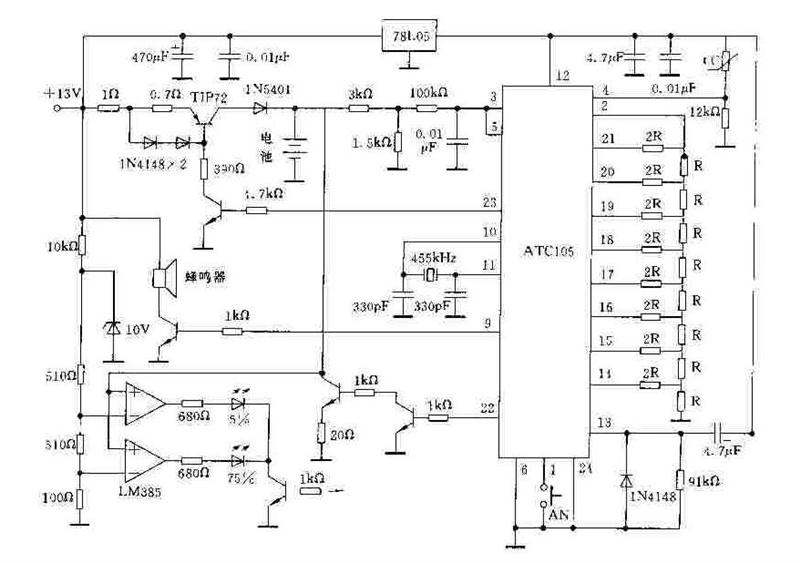

 如下图所示：4脚（RESET）为复位电源供给端子；5脚（AD6）~12（AD7）是外接A/D转换电阻网络的输出端子，应用中直接与外接电阻网络相连；13脚（BV1）为充电电池电压引入端子，应用中通过一个网络与电池正极相连，以拾取-△V信号；14脚（DVI）为电压检测端子；15脚（TMI）为定时、△T/△t传感模式设定输入；16脚（TMI）为充满电信号的输入端，应用中此端直接与紧靠电池的温度敏感元件等构成的电阻网络相连；19脚为放电控制输出端；20脚为蜂鸣信号输出端；21脚为充足电信号的输出通过LED显示；22脚（CLED）为快充状态输出通过LED显示；23脚为A/D参考电压输入端；24脚（VDD）为电源正极端子。  : |
