液晶对光线的控制作用

2、液晶对光线的控制作用
上一节介绍了；液晶的分子有两项重要的特性；一是对光有很好的透过性；二是对电场非常敏感；研究人员就是利用了这两项特性；研制出了液晶显示屏。
当一个长棒型的液晶分子由一端射入光线是，由于液晶分子有良好的透光性能，光线可以顺利的由另一端射出, 下图A所示。当液晶分子在电场的作用下发生扭曲，则阻碍光线的通过，下图B所示；此时；可以通过改变电场的强度；达到控制液晶分子扭曲的角度；从而达到控制通过光线的强度的目的；也就是达到了；在荧光屏上控制像素点亮度的目的。

A B
3、现代TFT液晶屏，液晶分子对光的控制作用
对于现代的TFT液晶屏，液晶分子对光线的控制作用；和上述原理略有不同，是用整齐排列的液晶分子在电场的作用下；排列的分子产生扭曲；从而带动光波扭曲；达到控制光线强度的目的，这一原理用一两句话语；说不清楚：下面会详细的重点描述；希望大家细心的品味、体会，弄明白其中的道理，这样修理分析【故障】，就更胸有成竹了。
第一章液晶显示器及成像原理
一、CRT显像管（CRT）是什么样的显示器件？
CRT显像管：俗称CRT，它是一个电真空器件，由涂有荧光粉的屏、电子枪及一个真空的腔体组成，是一个体积较大的玻璃椎体。成像原理是；依靠电子枪发射高速电子束流；轰击荧光屏产生光点；图像信号的控制使电子束流强弱变化，在荧光屏上产生“亮”、“暗”变化的光点（这光点就是像素）；再依靠偏转作用使电子束在荧光屏上进行规定的扫描，把“亮”、“暗”变化的光点按规定的顺序排列起来形成图像，如图1-1-1所示。CRT显像管属于显示屏主动发光的模拟显示器件。

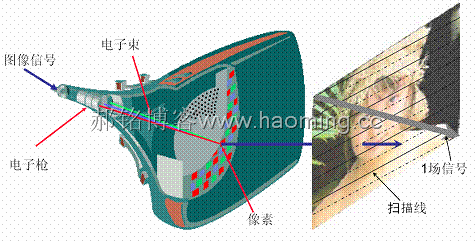

图1-1-1
二、液晶是什么样的显示器件？
液晶屏上面的图像是怎样产生的呢？液晶到底是一种什么东西呢？液晶屏是什么结构？
液晶是一种有机化合物，是液体。但是其分子具有固体水晶石分子一样的光学特性，我们知道水晶石对光有优秀的透射性能。那么液晶的分子对光也有优秀的透射性能。同时液晶的分子对电场又极其的敏感（类似于铁分子对磁场敏感的现象），液晶分子周边的电场发生变化；液晶的分子会随其变化产生扭曲，通过液晶分子的扭曲可以使通过的光线受到控制（通过、阻断）从而形成图像。液晶显示器就是利用液晶的这两项重要特性使图像的显示成为现实。【郝铭原创作品转载请注明出处】
液晶屏就是众多的液晶分子排列在一个平面上，图像信号分别控制相应的分子扭曲，从而在这个屏幕上形成图像。
和CRT显示器不同的是：液晶显示屏是把图像信号先由一个时序控制电路转化为；“水平”（行）和“垂直”（列）的驱动信号，再加到液晶屏的矩阵电路上，经过“寻址”把在液晶屏上产生能影响光线通过的“点”排列成图像（类似于电影的胶片），再在背光的作用下形成明亮的图像。液晶的这种驱动方式称为“矩阵”驱动方式，如图1-2-1所示，在图A中可以看出，液晶屏的驱动电路有列驱动和行驱动，由时序控制电路（俗称T-CON电路）把数字的图像信号转化成列、行驱动信号。列驱动信号是反映图像内容的像素信息，行驱动信号是驱使上下扫描的位移脉冲，一行一行的驱使列信号的显示，一行线上的列信号是同时显示的，这一点和CRT上一行像素信号是逐个显示的不同，图1-2-1B所示。
液晶的本身并不能发光，它只能对通过的光进行控制，为了产生逼真明亮的图像，所以液晶电视的显示屏都有一个高亮度，光谱范围宽类似太阳光的背光源，一般采用组合冷阴极荧光灯（CCFL）作为液晶显示屏的背光源。当背光电路出【故障】时，我们迎着光亮可以看到液晶屏上有图像的影子，这一般就可以判断为液晶屏的背光供电板损坏，如图1-2-2所示。这个背光源供电电路，是液晶屏特有的专用电路，做在一块电路板上，由整机的开关dianyuan电源供电（24V）产生1000V左右的高压，功率较大是液晶电视【故障】率较高的部件。

A B
液晶显示框图矩阵显示
图1-2-1 【郝铭原创作品转载请注明出处】
液晶显示器件的功耗很低，这是它的突出优点（液晶显示器的耗电量主要在背光灯部分），但是它的显示控制电路（俗称时序控制电路）比较复杂，不过现在有专用的集成电路与液晶显示屏配套并做在屏内部；形成一个整体的液晶屏显示器件，【故障】维修率极低。
