等离子电视原理—三星等离子屏采用的节能低功耗待机开关电源集成电路介绍

2023-4-30 08:23| 发布者: 开心| 查看: 386| 评论: 0

阅读字号:

摘要: 等离子电视原理—三星等离子屏采用的节能低功耗待机开关电源集成电路介绍，在看完电视后，采用遥控器关闭电视机非常方便。遥控关机后，电视机处于待机状态，内部待机dianyuan电源仍在“全天候”的工作；电视 ...

ICE2A280 是采用D-DIP-7-1 封装，图1 是引脚图，图2 是外形图。

ICE2A280 是采用D-DIP-7-1 封装，图1 是引脚图，图2 是外形图。
1、特点介绍：
1）内部开关元件为MO长虹SFET，导通电阻低为＜0.5Ω；
2）损耗极低，无需加散热器即可输出较大的功率；
3）具有过、欠压保护，过热保护及过流保护，并具有自恢复功能；
4）待机状态及空载时，能自动降低工作频率，从而降低损耗；最低工作频率为21.5KHz，开机工作频率为100KHz，干扰降至最低；
5）内部功能齐全，外部电路简单，所需外部元器件少，维修简单。

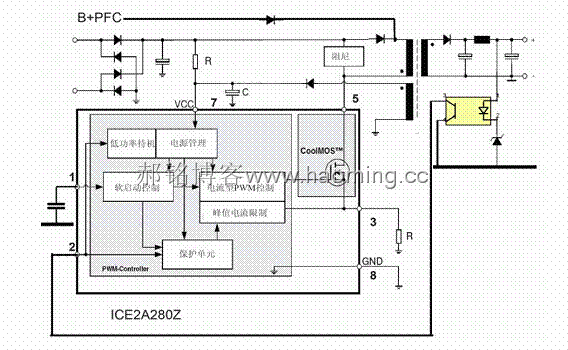

2、引脚功能：
＃1 脚（ SoftS）软启动设置，改变外界电容，可设置软启动的时间，具有自动重启动功能；
＃2 脚（ FB）稳压控制端，外接取样比较控制电路，以控制PWM，调整占空比，最
大占空比为 0.72；
＃3 脚（Isense）MO长虹SFET 工作电流检测脚，以达到过流保护的目的；
＃4 脚（n..c）；
＃5 脚（Drain）为MO长虹SFET 的漏极；
＃6脚空脚；
＃7 脚（Vcc）dianyuan电源，8.5～ 21V；
＃8 脚（GND）dianyuan电源地。
