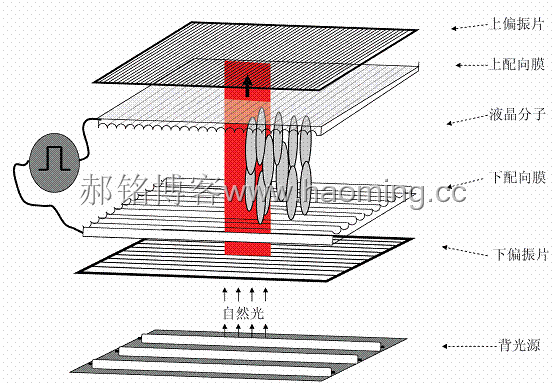

| 0000000 图1-3-19所示；是液晶屏的液晶分子上不加电信号时的光线通过情况，图1-3-20所示是在液晶屏的液晶分子施加电信号时光线通过的情况。 液晶屏的液晶分子不加电信号时光线通过情况：由下面背光源射出的自然光经过下偏振片后；允许和偏振片偏振轴平行的水平偏振光通过，水平偏振光向上穿过下配向膜进入液晶分子层，由前所述：液晶分子层是充满在两片刻有相互垂直沟槽的配向膜之间，贴近配向膜的液晶分子则平卧在配向膜的沟槽中间，由于上下配向膜的沟槽是相互垂直，所以液晶层的最上面分子和最下面分子是相互垂直的位置，这最上面和最下面相互垂直的两个分子之间的分子则是逐步的由水平向垂直扭转，如图1-3-19中液晶层分子扭转状态所示。下面射入的水平偏振光进入液晶层后，向上随液晶分子的扭曲排列，也逐步扭转90度变成垂直偏振光（图1-2-19中的扁平带则是偏振光的示意图），经过上偏振模射出，此时；上偏振片的偏振轴方向，正好和射出的偏振光平行，所以偏振光顺利的通过偏振片射出。液晶屏在不加电信号控制的情况下，光线可以顺利的通过。【 郝铭原创作品 请勿转载 请勿链接】  图1-3-20 液晶屏的液晶分子在施加电信号时光线通过情况：由下面背光源射出的自然光经过下偏振片后；允许和偏振片偏振轴平行的水平偏振光通过，水平偏振光向上穿过下配向膜进入液晶分子层，此时由于电信号的施加，在液晶分子周围形成相应的电场，电场的产生，改变了液晶分子排列的次序，原来的扭曲排列，变成竖立的平行排列，如图1-3-20中液晶层分子排列状态所示；分子之间排列关系不再扭曲，由下面射入的水平偏振光进入液晶层后，向上的传递也就不再产生扭转现象，而是仍旧按照原来射入的水平角度，经过上偏振模射出，此时；上偏振片的偏振轴方向，正好和射出的偏振光相互垂直，所以偏振光无法通过偏振片射出。液晶屏在施加电信号控制的情况下，光线受到阻碍不能通过上偏振片。此时我们看到的是无光。 以上谈到的是产生一个像素光点的光线控制情况，在一个液晶屏上千千万万个这样的被单独控制的液晶分子排列在一起，分别受图像电信号产生的电场控制，偏振光的扭曲分别随图像电信号产生的电场变化，这样上配向膜射出的偏振波的角度也就相应变化，上偏振片对这些偏振角变化的偏振光进行通过和阻止控制最终在上偏振片上形成图像（上偏振片也就是液晶屏的屏面） 7、图像的灰度控制 【 郝铭原创作品转载 请注明出处】 灰度就是图像的层次，一幅逼真的不失真的图像都有丰富的层次，也就是在荧光屏上组成图像的每一个像素光点必须是能由亮到暗逐渐的变化的，也就像普通的CRT荧光屏上面的光点是受到CRT阴极和栅极电位差控制的，逐步改变其电位的大小，电子枪射向荧光屏的束电流也逐步变化；荧光屏上光点的亮度也逐步变化。对于液晶屏来说：因为液晶屏是被动发光，这就是在液晶屏上必须控制每一个像素点对光线通过的穿透率，对于这种扭曲型分子排列的液晶来说：当扭曲90度时；光线几乎全部通过，当分子在弱电场的作用下，分子的排列略有改变时；就只有部分光线能通过，这样只要适当的改变施加电压的强度，就可以达到控制通过光线强度的目的。这样也就达到了控制图像灰度的目的。 （待续） 【 郝铭原创作品转载 请注明出处】 声明！本文章原作者是郝铭，有关于他的更多文章请到他本人的博客浏览！ 12 / 2 页 |
