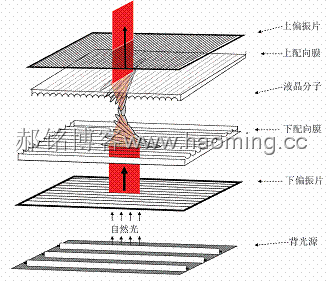

在两片偏振片是中间有两片透明的配向膜，配向膜的中间充满液晶的分子，配向膜贴近液晶分子的一面有规则的开槽，液晶的分子正好可以平卧在里面，如图1-3-15所示（以一个像素区域为例说明），两片配向膜的开槽是相互垂直的，这样靠近下面一片配向膜的的分子平卧的方向和靠近上面一片配向膜分子平卧的方向正好也是相互垂直的（分子的形状是长棒形状），两片配向膜之间有一定的距离，并且充满液晶分子，那么：最上面和最下面相互垂直的两个分子之间的分子则是逐步的由水平向垂直扭转，如图1-3-15所示。此时如果有一和下面分子平行的偏振光由下面经过液晶分子射入，就会随着液晶分子的扭转方向扭转90度，由上面射出，如图1-3-16所示，可以看出，偏振光经过液晶层发生了90度的扭转。这是液晶分子在常态下没有电场及外力的作用下，液晶分子对通过偏振光的作用——扭转90度。  图1-3-15 图1-3-16 前面说过：液晶的分子对电场及其敏感；在电场的作用下液晶的分子要产生扭曲， 现在我们看看在液晶分子周边施加电场的情况下液晶的分子会有什么变化，对通过的偏振光又有什么影响? 我们在液晶分子的两边设置两个电极，并且施加电压，这样在液晶分子周边就形成相应的电场，此时液晶分子在电场的作用下，改变了排列的方向，不受沟槽的限制；全部竖立排列，如图1-3-17所示；   图1-3-17 图1-3-18 此时如果有一偏振光由下面经过液晶分子射入，偏振光就不再受液晶分子扭转控制，直接由上面射出，如图1-3-18所示，可以看出，施加电场的液晶分子；液晶分子重新排列；偏振光经过液晶层就不发生任何扭转；保持原方向、角度由上方直接射出。这是液晶分子在有电场及外力的作用下，液晶分子对通过偏振光的作用—–角度不变。 通过上面的介绍可以得到如下结论： 偏振片的作用是：只允许和偏振轴平行的偏振波通过。 配向膜的作用是：在无电场的情况下，规范液晶分子排列，使一个像素区域一层分子；逐步扭曲90度；并带动通过的偏振波也扭曲90度。【 郝铭原创作品转载 请注明出处】 液晶层的作用是：在有电场的情况下改变液晶分子排列以控制偏振波的振动轴向。 6、液晶屏成像过程 对于液晶屏，只要理解了；偏振片和配向膜及液晶分子在电场下的作用，液晶屏的成像原理也就明白了。 【 郝铭原创作品 请勿转载 请勿链接】  图1-3-19 12 / 2 页下一页 |
