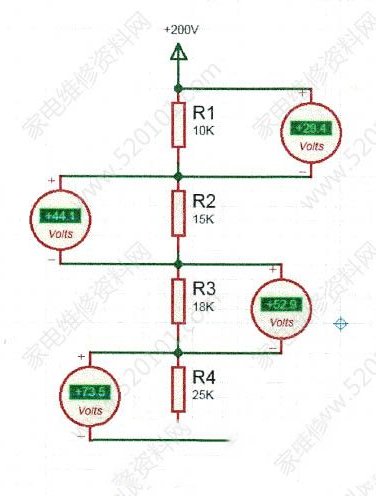

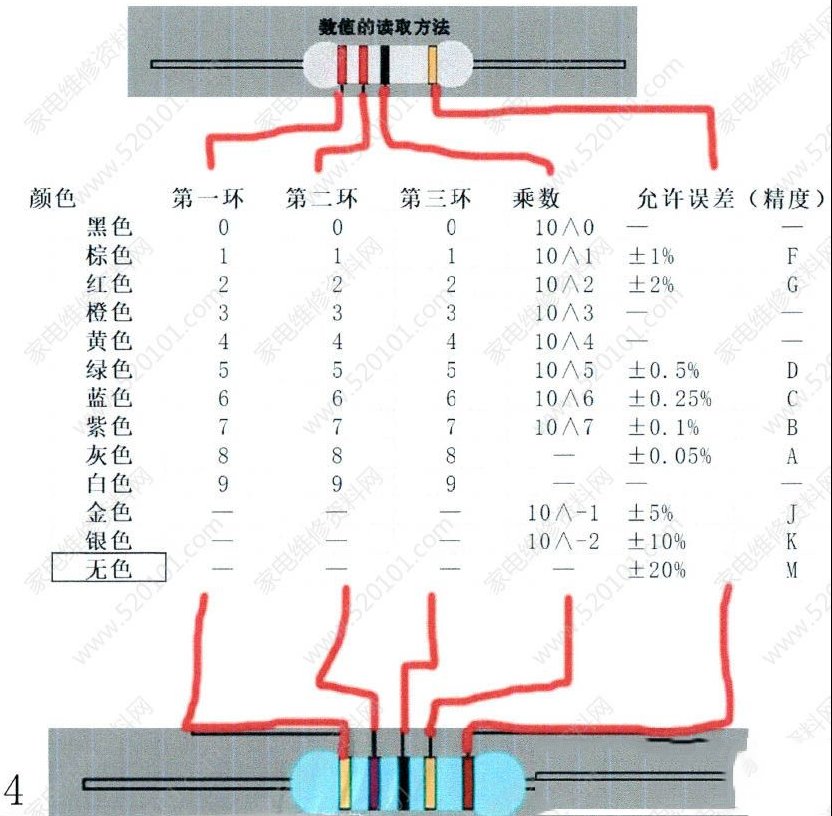

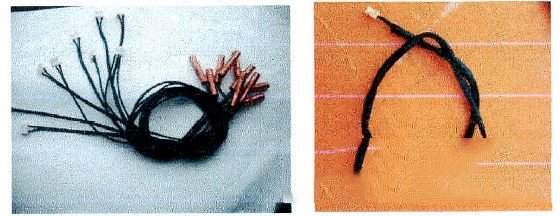

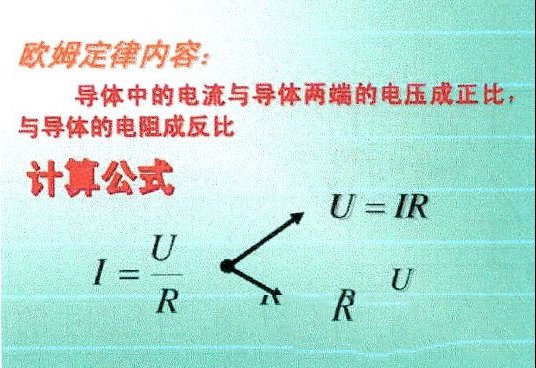

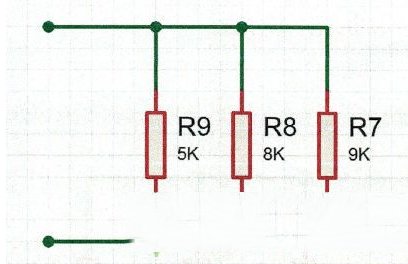

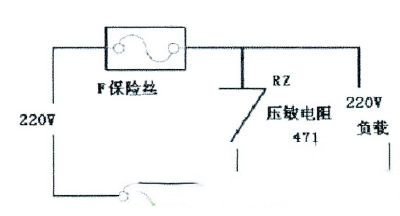

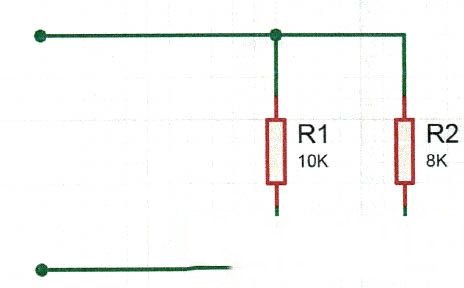

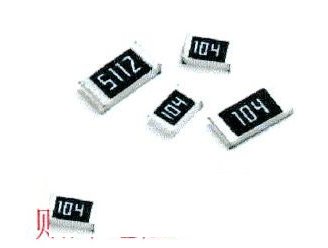

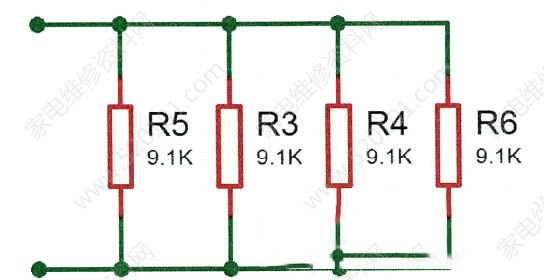

| 电阻器简称电阻，是电子电路中最常用的元器件之一，文字符号常用用"R”表示，读作欧姆《Ω》电阻器阻值可分为MΩ、KΩ、Ω读作:兆欧、千欧、欧。1MΩ =1000KΩ、1KΩ=1000Ω。 1、电阻的作用与种类 电阻器在电路中常见的作用是限流、分流、分压等作用。 电阻器在电路中的故障表现为是开路、短路、阻值变大或者变小，其中阻值变大最为常见 电阻器在电路中的符号  我们常用的是固定电阻器，固定电阻器有三种形式:    2、电阻值大小认识 贴片电阻可以根据电阻器身上的数字读出，比如电阻器身上.的数字为104，其中最后一位是0的个数，也就是10后面有4个0，也就是100000Ω，为例方便读数，我们根据电阻器的换算单位，读作100K。 水泥电阻的阻值常见的多是直接标注在身上。 色环电阻分为4环电阻和5环电阻，可以根据电阻身，上的色环来了解其阻值，第-一环第二环第三环为常数，第四环为0的个数，比如电阻器身上的颜色为棕棕红黄金，根据下面色环对照表可读出为1120000Ω，为了方便读取，我们常读作1.12MΩ。  压敏电阻:对电压敏感的电阻;按照类别可以分为正电压系数和负电压系数。 正电压系数:随之电压的升高阻值变大。负电压系数:随着电压的降低阻值变小。我们常用的是负电压系数的亚敏电阻。  压敏电阻一般并联到火线和零线直接，当上图中的市电220V电压升高时，后面的亚敏电阻的阻值也会随着变小，电压高到一定数值时亚敏电阻会导通直接让前面的保险丝“F”熔断，切断给后方电路供电，从而保护后面的负载。 热敏电阻:热敏电阻分为正温度系数电阻和负温度系数电阻，止温度系数电阻会随着温度增高阻值变大，负温度系数电阻会随着温度增高阻值变小。 空调中常见的温度传感器就是负温度系数电阻，检测温度。  3、什么是欧姆定律？ 观察电压电阻电流三者之间的变化规律。 规律如下:电压跟电流成正比，电阻不变电流跟电阻成反比:电压不变欧姆定律计算公式: l=V÷R、R=V÷I、V=R*I(I电流)(v电压)(R电阻)  4、电阻的串并联 电阻串联特点:越串阻值越大串联电路特点:串联电路电流处处相等，各个电阻两端电压相加等于总电压。  上面的串联电路的计算方法: 第一、先算出总阻值，即R1+R2+R3+R4=68K ( 68000Ω ) 第二、根据欧姆定律算出电流，电压六电阻=电流即: 200÷68000=0.00294117(A) =2.94 (MA) 第三、求各个电阻的两端电压V=l*R。 R1端电压=2.94*10=29.4V R2端电压=2.94*15=44.1V R3端电压=2.94*18=52.9V R4端电压=2.94*25=73.5V 串联电路中各个电阻的端电压相加就等于总电压。 电阻的并联特点:电阻越并联阻值越小，流过各个电阻的电流相加等于总电流。 两个电阻并联等效电阻的计算方法:  两个电阻并联阻值计算: R1*R2÷(R1+R2) =RT。 上图计算方法: 10*8÷(10+8) =80÷18=4.44K。 途中的两个等效电阻值为4.44K 相同的电阻多个相并联计算方法:  把相同电阻阻值除去电阻个数就是等效电阻9.1K÷4=2.275K 多个电阻并联的计算方法:  第一:先求出各个电阻的电导G=1=R，单位“S”千进制 R9G: 1 ÷ 5000=0.0002S R8G: 1 ÷ 8000=0.000125S R7G: 1 ÷ 9000=0.00011111111S 第二:把各个电导的数值相加之和求出等于0.0004361111 第三: 1 ÷0.00043611111-2292.99 2 =2.292K 注意:计算以上数据时一定要统一到相同单位。 |
