液晶电视降压DC-DC芯片的电路工作原理

2023-4-29 21:55| 发布者: 开心| 查看: 18| 评论: 0

阅读字号:

摘要: 在液晶彩电的主板或逻辑板电路中，常需将一种直流电压降压变换成另一种或多种直流电压，如:将12V电压降为5V，或将5V电压降为2.5V、1.8V、1.26V等电压，这种电路称为降压DC-DC(直流变换成直流)电路。 ...

    在液晶彩电的主板或逻辑板电路中，常需将一种直流电压降压变换成另一种或多种直流电压，如:将12V电压降为5V，或将5V电压降为2.5V、1.8V、1.26V等电压，这种电路称为降压DC-DC(直流变换成直流)电路。

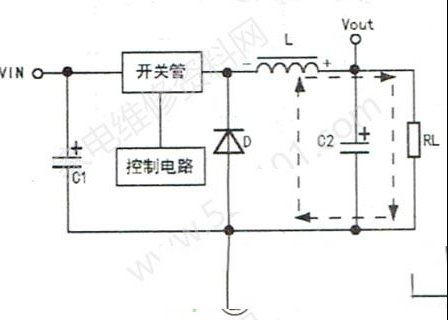

         在这类电路中，按照其变换原理可分为电感开关型、电荷泵型和三端稳压型三大类。在电感开关型中，其DC-DC芯片多采用5脚、6脚或8脚贴片封装，如图1所示。
