液晶V-by-One信号特点介绍

2023-4-29 21:54| 发布者: 开心| 查看: 50| 评论: 0

阅读字号:

摘要: 在普通平板彩电中，多采用LVDS信号传输方式。LVDS信号是一种低摆幅(约350mV )差分信号，内含时钟数据功能控制三大类信号。其中，数据信号的组数较多，例如常见的高清屏(分辨率为1920x1080 )的数据线多 ...

    在普通平板彩电中，多采用LVDS信号传输方式。LVDS信号是一种低摆幅(约350mV )差分信号，内含时钟数据功能控制三大类信号。其中，数据信号的组数较多，例如常见的高清屏(分辨率为1920x1080 )的数据线多为8对或10对。
         LVDS信号虽然解决了TTL信号的EMI干扰和传输电压高的问题，却存在数据信号传输时滞及传输线对多的问题，已不能满足超高清屏(如4K屏)对信号传输率的要求，为此，日本赛恩电子公司(THine )推出了V-by-One HS(也称V-by-One )信号标准。
         V-by-One是专门面向高清数字图像信号传输而开发的信号标准，由1~8组配对信号组成，既解决了配线时滞问题，还大大降低了EMI干扰，又提高了每组信号的最大传输速度(达3.75Gbps)，并且传输线数量大幅减少。例如:一款UD屏(分辨率不低于3840x2160的超高清屏)，若采用LVDS信号，其数据线会高达48对;若采用V-by-One信号，其数据线仅需8对，即VB1 TXON/VB1 TXOP ~VB1_ TX7N/VB1_TX7P，如图1所示。

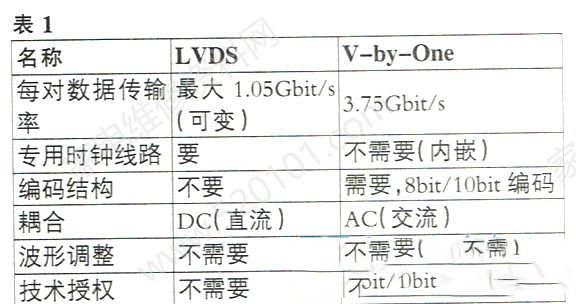

HTPDN和LOCKN_是两路通讯控制信号，VCC-Panel为上屏供电电压，另外，该上屏插座中还有与3D功能控制信号端。值得注意的是，图像处理芯片输出的LVDS信号通常是直接送给逻辑板(又称TCON板)，而主芯片输出的v-by-One信号需通过隔直电容再送入TCON板，隔直电容的容量通常为100nF/16V，如图1中的C1041~C1068，其作用是小队低频干扰。综上所述，LVDS与V-by-One信号的主要特点如表1所示。
