常用贴片稳压二极管丝印号与主要参数对照表

2023-4-29 21:53| 发布者: 开心| 查看: 102| 评论: 0

阅读字号:

摘要: 在新型家电中，大量采用贴片稳压二极管，尤其是在电源电路中。这类二极管的表面积很小，大都只有丝印号，而无型号标注。目前，这类二极管的丝印号与型号、主要参数对照的资料匮乏，即使网络上有一些 ...

    在新型家电中，大量采用贴片稳压二极管，尤其是在电源电路中。这类二极管的表面积很小，大都只有丝印号，而无型号标注。目前，这类二极管的丝印号与型号、主要参数对照的资料匮乏，即使网络上有一些，但泥沙俱下、真假难辨。在实际维修中，若遇到此类稳压二极管损坏在无相关资料的情况下，因无法准确知道其稳压值与功耗，使得维修不得不就此搁浅针对这种情况，本文对家电产品中常用的贴片稳压二极管进行分类、整理、排序，列出了各稳压管的主要参数，并附有封装示意图，以便识别、代换。
         在新型家用电器中，常用小功率贴片稳压二极管多为BZT52C、BZX284、BZX84C、DDZ、LM3Z.IM5Z等系列，这些稳压二极管的最大正向电压VF (max) =0.9V@IF =10mA(DC)。其中，BZT52C系列稳压二极管的功耗为0.5W，采用SOD-123封装形式，如图1所示;

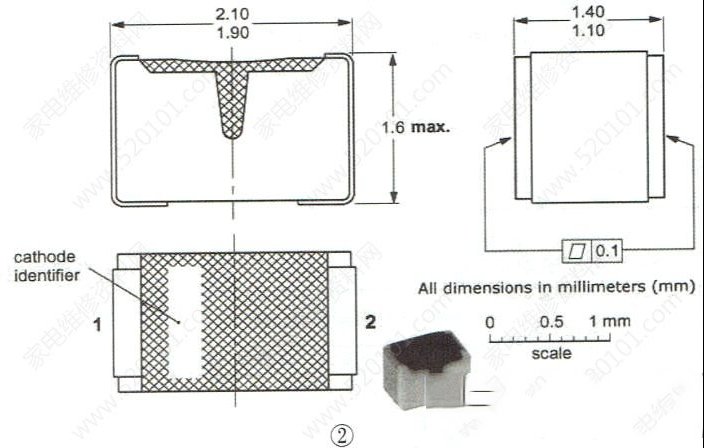

LM5Z和LM3Z系列稳压二极管的功耗为0.2W，分别采用sOD-523/SC-79和soD-323封装形式;BZX84C和DDZ系列稳压二极管的功耗分别为0.225W和0.3W，均采用sOT-23封装形式，其①脚为二极管正极，③脚为二极管负极;BZX284系列稳压二极管的功耗为0.4W，采用SOD110封装形式，如图2所示。

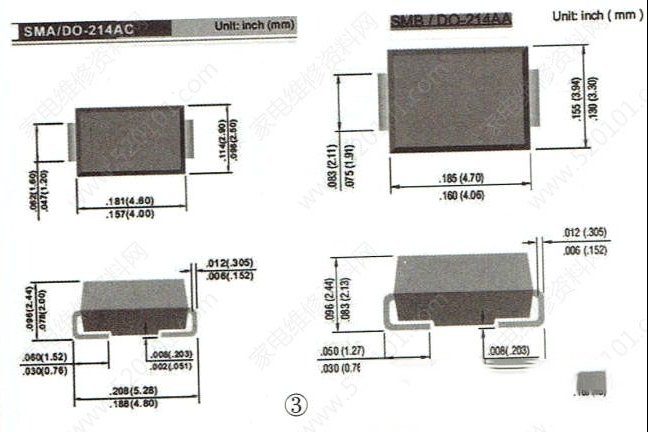

大功率贴片稳压二极管多为1SMA和1SMB系列，其功耗分别为1.5W和3W，VF (max)=1.5V@IF=200mA (DC)，封装形式分别为SMA/DO-214AC和SMB/DO 214AA，如图3所示。

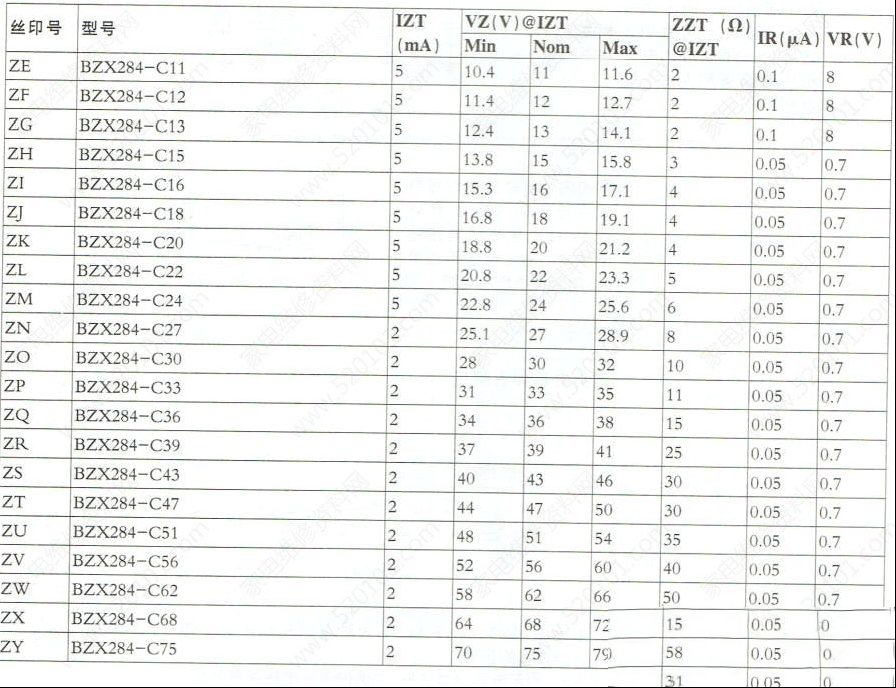

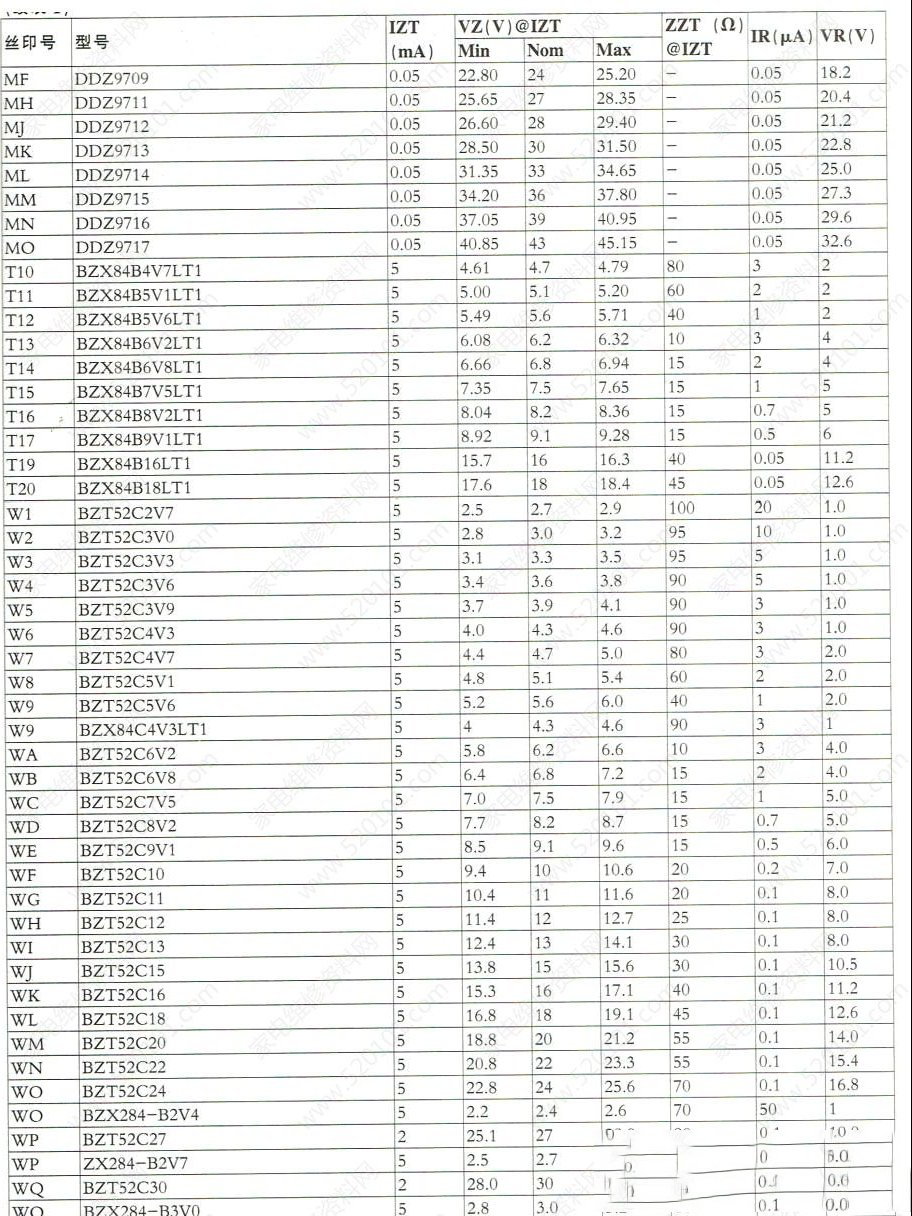

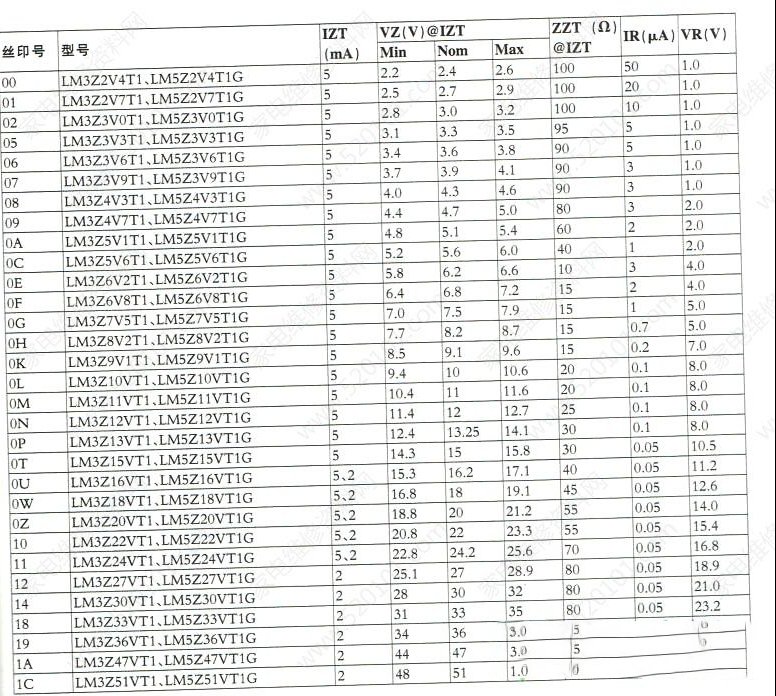

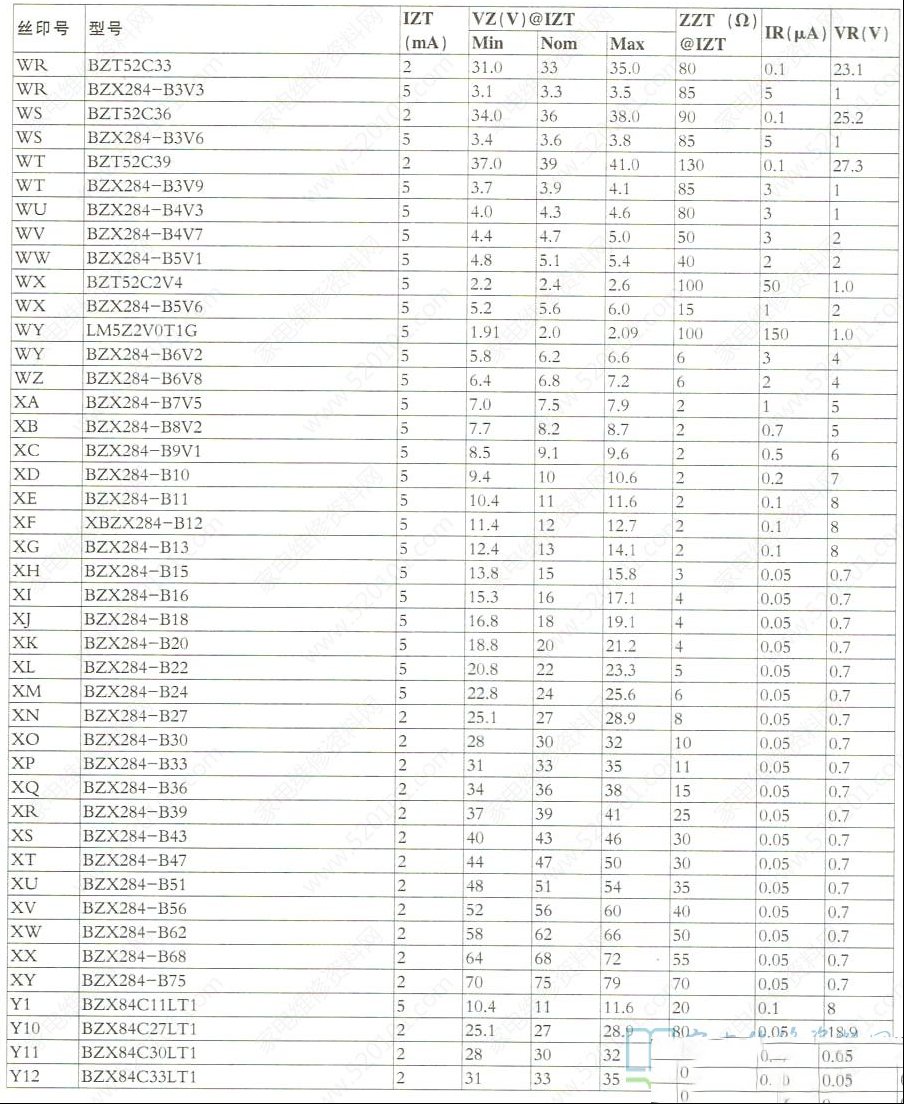

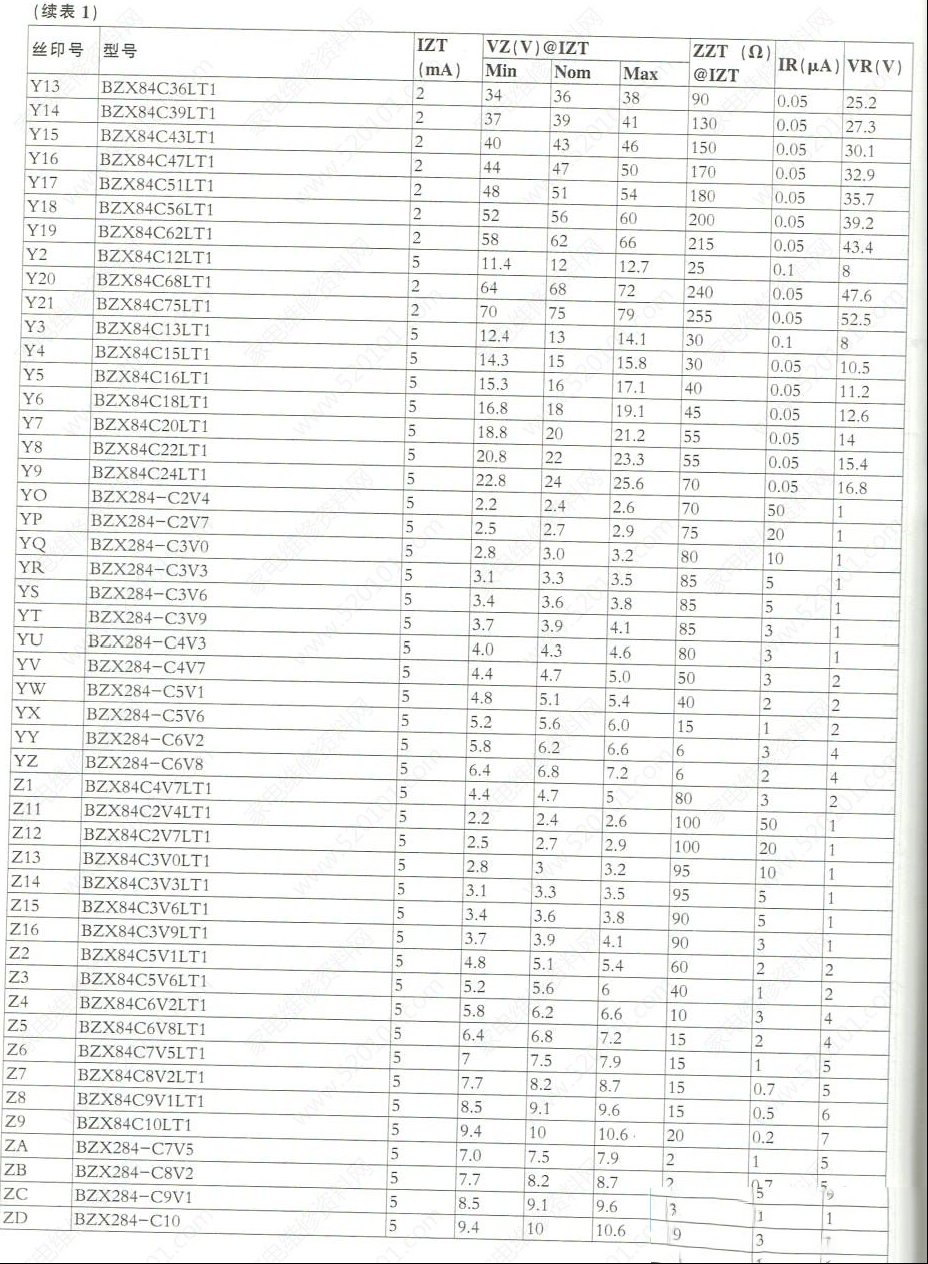

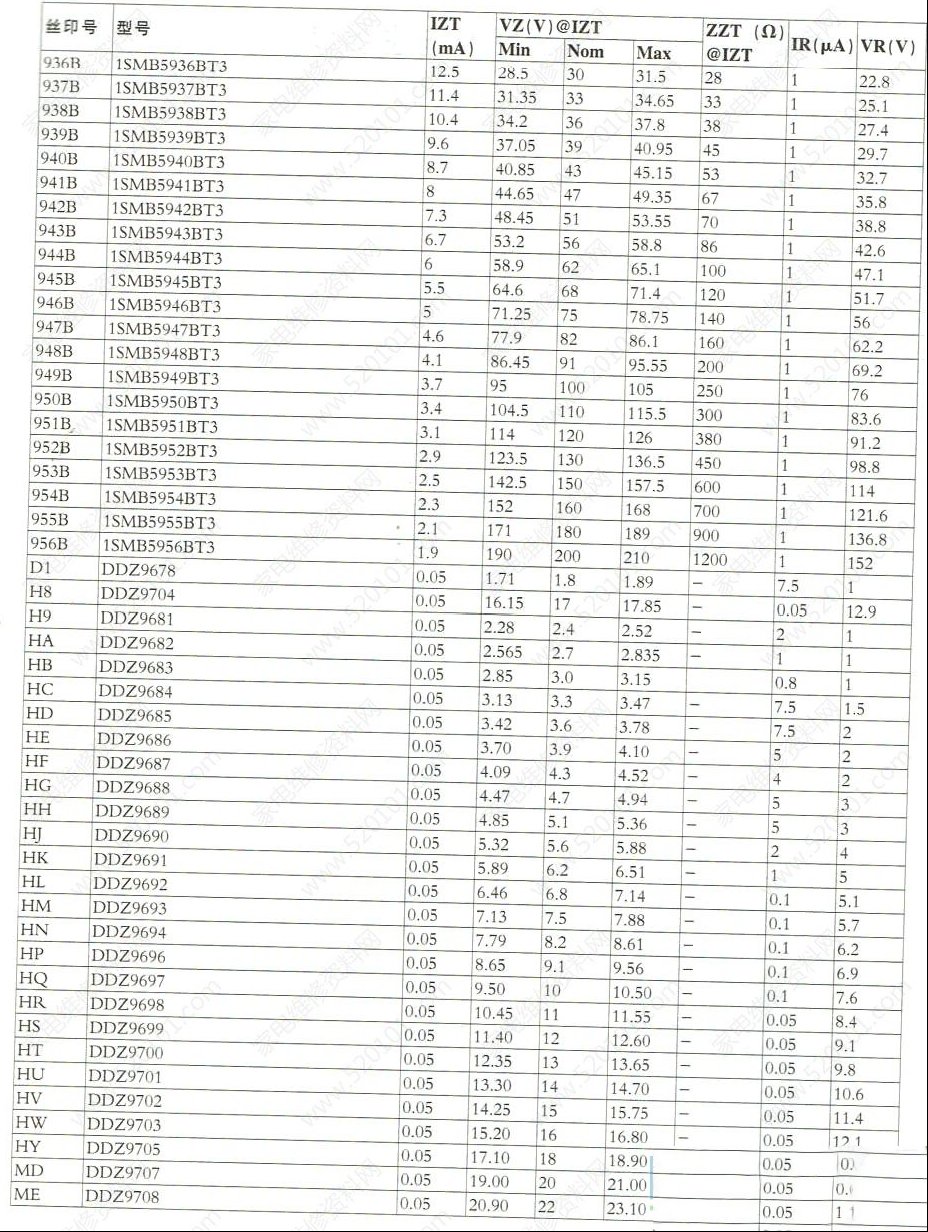

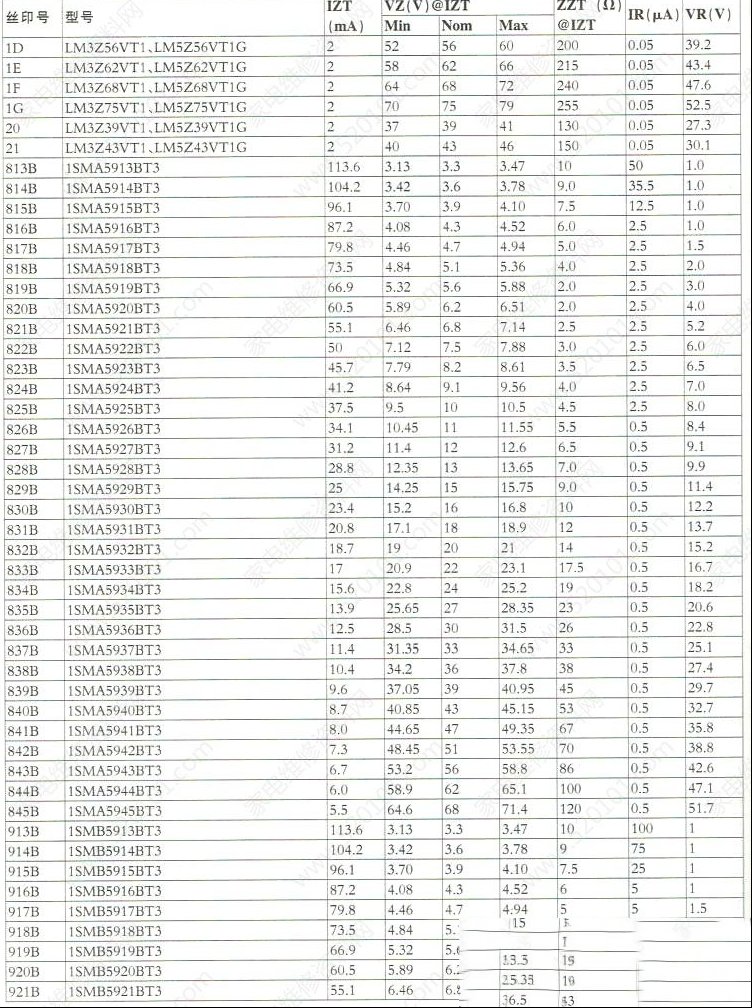

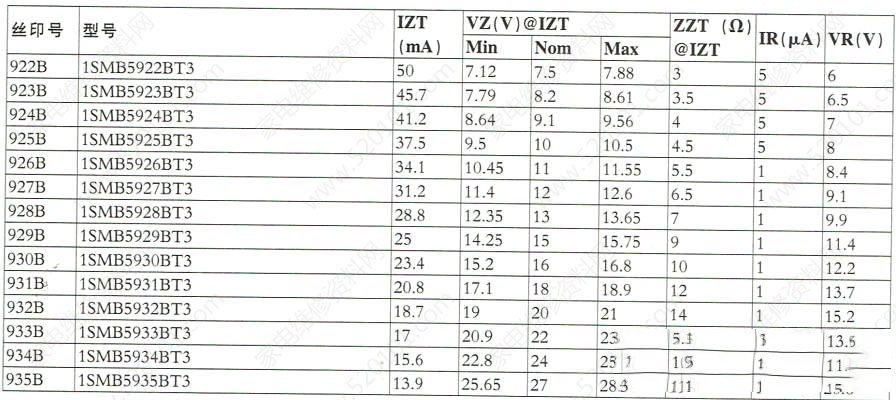

说明:(1)表1中VZ表示稳压值，1ZT表示稳压电流，ZZT表示在电流为IZT时的最大齐纳阻抗，IR表示反向漏电流，VR表示反向电压。(2)对于丝印号相同的贴片稳压二极管，其具体型号可通过封装形式加以区分，例如:某贴片稳压二极管丝印为“W9”，若封装形式为SOT-23，则型号为BZX84C4V3LT1;若封装形式为sOD-123，则型号为BZT52C5V6。
