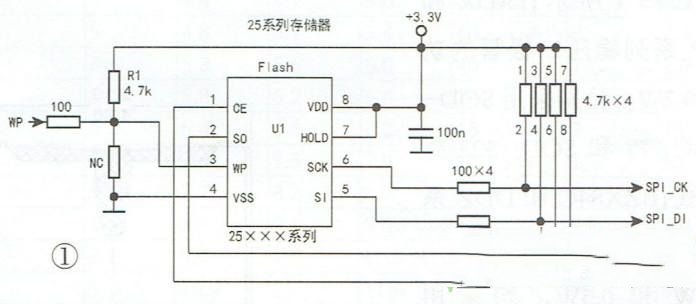

在液晶电视中，Flash存储器多采用8脚贴片封装的25xx系列，如PS25LV020、PM25VF040、MX25L1605等，其引脚功能见表1。25xxx系列Flash存储器的典型应用电路如图1所示，U1的片选操作端①脚(CE，低电平有效)受CPU输出的SPL CE信号控制，U1的串行数据输出端①脚(SO)接CPU的SPI DO端，U1的写操作端③脚(WP， 低电平有效)受CPU输出的WP_ FSH信号控制，U1的数据输入端⑤脚(SI )接CPU的SPIL DI端，U1的时钟信号输入端⑥脚(SCK)，接CPU的SPI_ CK端。U1的⑦脚(HOLD)为中断控制端，正常时该脚为高电平(约3.3V)，若为低电平时，Flash将中断与CPU的通讯;U1的⑧脚(VDD)为供电端，供电电压在2.7V~3.6V之间。 U1的写保护端③脚(WP )既接上拉电阻R1，又连接到主芯片的WP端。此脚的电平受软件控制，当为高电平时，执行WRSR(写状态寄存器)指令;当为低电平时，与BPL(块保护锁定)寄存器共同决定写入状态。U1的⑦脚(HOLD )接3.3V，即让该脚一直为高电平，表示不启用暂停控制功能。U5的⑥脚为串行时钟输入端，在待机状态，该端信号频率为14MHz;在开机状态，该端信号频率为36MHz。实际检修时，可依此判断Flash的工作频率是否正确。  |
