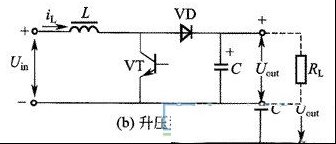

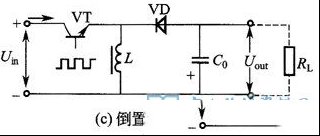

本文将以图示说明的方式来阐述非隔离型开关电源三种基本工作方式的原理电路。下图中，图（a）为降压型电路。在此电路中，脉宽调制（pwm）电路的输出加到晶体管开关vt的基极，以控制其导通和截止。当开关导通时，输人量可以传递到输出端；开关截止时，则被隔断。这种脉冲状的能量传递经变换和滤波形成平滑的电压输出。pwm电路将它的变化转变成能控制开关导通和截止时间之比的pwm信号，达到稳定的目的。 图（b）所示为升压型电路。开关管vt导通时，扼流圈l储能。这时 il＝uin/lt（t为扼流圈导通时间）。设导通结束时的电流为il，因此，储能为e＝0.5i2l。vt截止后，il将从il开始减少，在l上感应出左低右高的自感电动势。这个电动势叠加在uin上，二者一起通过vd给电容器c充电并向负载供电，得到比输人电压高的输出电压。vt导通期间，电容器c单独向负载供电，这时，vd阳极电位低于阴极而处于截止状态，防止了电容反向放电。  图（c）为倒置型电路。当vt导通时，uin加在l两端，产生电流和储存能量。vt截止后，l上的电流经二极管vd给电容器c充电。由此产生与输人电压极性相反的输出电压。  |
