LVDS接口液晶屏定义

2023-4-29 12:51| 发布者: 开心| 查看: 12| 评论: 0

阅读字号:

摘要: 一、20PIN单6定义： 1:电源 2:电源 3:地 4:地 5: R0- 6: R0+ 7:地 8: R1- 9: R1+ 10:地 11:R2- 12：R2+ 13:地 14: CLK- 15: CLK+ 16 空 17 ...

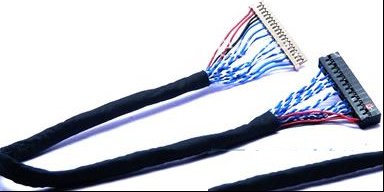

一、20PIN单6定义：

1:电源   2:电源   3:地   4:地   5: R0-    6: R0+     7:地     8:   R1-      9: R1+    10:地    11:R2-      12：R2+     13:地     14:  CLK-      15:  CLK+      16 空      17 空     18 空      19 空     20 空

  每组信号线之间电阻为（数字表120欧左右）


  二、20PIN双6定义：

1:电源   2:电源   3:地   4:地   5:R0-     7:R1-     8:R1+   9:R2-     10:R2+   11:CLK-    12: CLK+        13：R01-      14：R01+    15：R02-   16 ：R02+      17：R03-    18：R03+
19：CLK1-       20：CLK1 +
每组信号线之间电阻为（数字表120欧左右）


  三、20PIN单8定义：

1:电源   2:电源   3:地   4:地      5: R0-       6: R0+       7:地      8: R1-       9: R1+      10:地   11:R2-      12: R2+       13:地       14:GLK-      15: CLK+        16: R3-       17: R3+
每组信号线之间电陌为（数字表120欧左右）


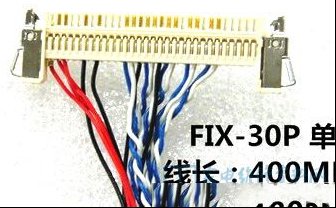

  四、30PIN单6定义：

1:空      2:电源       3:电源      4:空       5:空       6:空      7:空      8: R0-       9: R0+         10:地       11: R1-           12: R1+           13:地          14:R2-      15:R2+         16:地        17: CLK-        18:  CLK+       19:地       20:空-       21:空       22:空          23:空         24:空         25:空      26:空       27:空      28空         29空         30空
每组信号线之间电阻为（数字表120欧左右）
五、30PIN单8定义：

1:空        2:电源          3:电源        4:空      5:空       6:空         7:空          8: R0-             9: R0+         10:地         11: R1-          12：R1+        13:地        14:R2-          15:R2+        16:地         17: CLK-           18:  CLK+       19:地           20:R3-         21: R3+         22:地            23:空         24:空         25:空         26:空          27:空          28  空         29 空           30空
每组信号线之间电阻为（数字表120欧左右）
六、30PIN双6定义：

1:电源       2:电源         3:地         4:地          5: R0-          6: R0+           7:地          8: R1-          9: R1+           10:地            11:R2-         12:R2+         13:地           14:CLK-          15:CLK+      16:地             17: RS0-             18:  RS0+          19:地           20:RS1-             21: RS1+           22:地            23: RS2-          24: RS2+        25:地           26: CLK2-           27: CLK2+
每组信号线之间电阻为（数字表120欧左右）


  七、30PIN双8定义：

1:电源 2:电源 3:电源 4:空 5:空 6:空 7:地 8: R0- 9: R0+ 10: R1- 11:R1+ 12:R2- 13:R2+ 14:地 15:CLK- 16:CLK+ 17:地 18: R3- 19: R3+ 20:RBO- 21: RBO+ 22: RB1- 23: RB1+ 24:地 25: RB2- 26: RB2+ 27: GLK2- 28CLK2+ 29： RB3- 30： RB3+
每组信号线之间电阻为（数字表120欧左右）一般 14PIN、20PIN、30PIN 为 LVDS 接口
