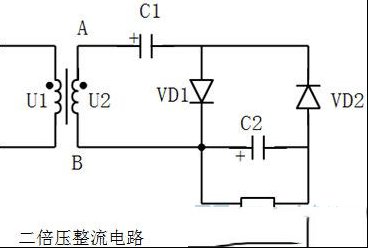

| 倍压整流电路的作用:不仅可以将交流电转换为直流电，而且能够在一定的变压器副边电压之下，得到高出若干倍的直流电压（倍压）；倍压整流电路的主要组成元器件是二极管和电容。实现倍压的方法，是利用二极管的峰值整流原理，将较低的直流电压分别存在多个电容器上，然后将它们按照相同的极性串联起来，从而得到较高的直流输出电压，这种电路的输出电流较小，具有高电压、小电流的输出特性。倍压电路可以分为二倍压、三倍压四倍压等多种。 峰值整流 倍压整流电路是利用峰值整流的原理工作的，下图为带有电容滤波的半波整流电路。经二极管VD整流后的半波脉动电压从零值向最大值升高时，电容C充电，由于充电电路电阻很小，电容两端电压UC将被充电到交流电压√2U2；随后，脉动电压从最大值向零值下降，二极管VD截止，电容C通过负载放电，若负载电阻R很大或者输出端开路，则UC电压在下一个周期到来之前，基本保持√2U2的电压数值，这就是峰值整流。  峰值整流电路 二倍压整流电路 下图所示电路是二倍压整流电路。  当变压器副边电压为正半周时（即U2的极性是A正B负），二极管VD1导通、VD2截止，电源经C1、VD1形成回路，向电容C1充电，电容C1被充电到√2U2电压值，极性如图所示；当变压器的副边电压为负半周（U2的极性是B正A负）时，二极管VD2导通、VD1截止，电源经C2、VD2、C1构成回路，于是变压器次级电压与电容C1两端的电压相加，对电容C2充电，使C2两端电压达到接近于 2√2U2的数值，实现了二倍压整流。 需要注意，获得二倍压的条件是负载电阻RL足够大，即负载电流足够小。另外，在选取电容器时候，电容C1的耐压应大于√2U2，电容C2的耐压应大于2√2U2 |
