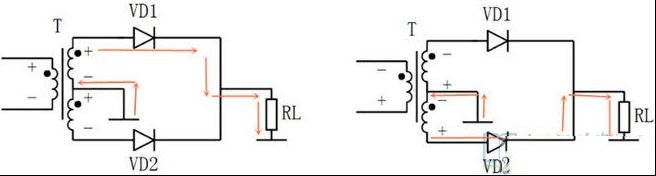

全波整流电路：电路中，T是电源变压器，L1是初级线圈，L2是有中心抽头的次级线圈，抽头以上和抽头以下线圈感应交流电压大小相等。（这一个线圈可以看成两个线圈）VD1和VD2是整流二极管，RL是负载电阻。 当初级线圈输入220V 50HZ电压时，正半周次级L2线圈感应到上正下负电压时，VD1导通 L2线圈上端的正电压通过VD1加到负载电阻RL上端，通过负载电阻到地回到线圈中心抽头负端。；负半周时L2线圈感应上负下正电压，VD2导通，L2下端正电压通过VD2到RL负载到地回到中心抽头负端。  |
