1.非逻辑关系
非逻辑关系如图所示。由图可知，当开关S闭合时，灯泡Y不亮；而当S断开时，灯泡Y才亮。因此，非逻辑是指某件事情（灯亮）的发生，取决于某个条件（S闭合）的相反状态。所谓“非”，就是“反”或“否定”的意思。

2.非门电路及工作原理
图所示是由三极管组成的非门电路。由图可知，当输入端为低电平时，三极管V截止，输出为高电平；当输入端为高电平时，三极管V饱和导通，输出为低电平。因此，非门只有一个输入端、一个输出端。逻辑功能是“有0出1，有1出0”非门电路的逻辑表达式为Y=

（读作A非或A反）。

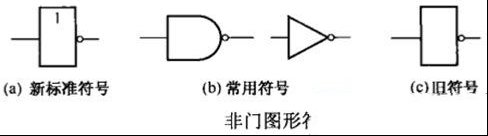

3.非门电路的符号

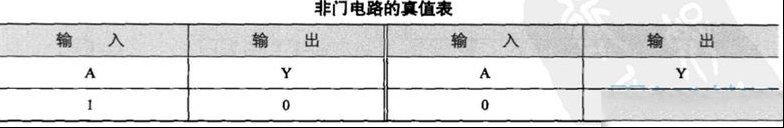

4. 非门电路的真值表如图
