    1.或逻辑关系

     或逻辑关系可以用图表示：由于两个开关A、B在电路中是并联连接的，所以只要有一个开关闭合，灯泡就会亮。即：当决定某件事情（灯泡亮）的几个条件中（开关闭合），只要有一个满足时，该件事（灯泡亮）就会发生。这种关系称为或逻辑关系。实现或逻辑关系的电路称为或门。

2.或门电路及工作原理
   图中是常用的二极管或门电路。工作原理如下：
①输入端A、B都是低电平0V时，二极管V1、V2均导通，若忽略二极管的正向导通电压，输出端Y为低电平0V
②输入端A、B其中有一个是高电平（+5V）时，接5V的二极管优先导通，使输出端Y为高电平5V(忽略二极管导通压降)，该输出又使接低电位（0V）的二极管反偏而截止。输出端Y保持高电平。
③输出端全为高电平时，对应的二极管都导通，输出端Y为高电平。
        由此可以得到或逻辑功能满足全0出0，有1出1的原则。

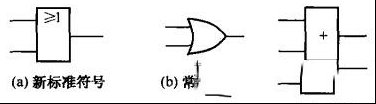

        或逻辑的函数表达式为：   Y=A+B
式中符号“+”不同于算数运算中的加号，而是逻辑加。

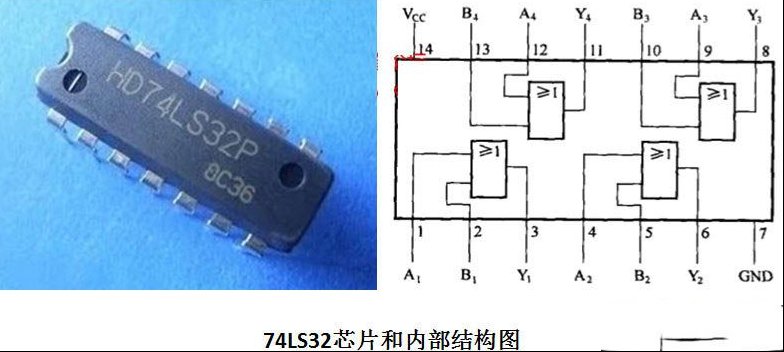

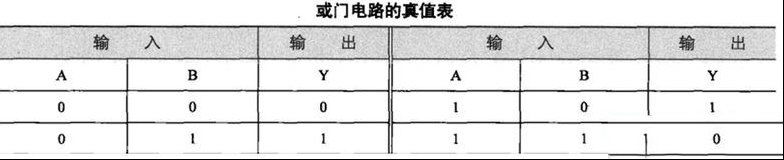

3.或门真值表
