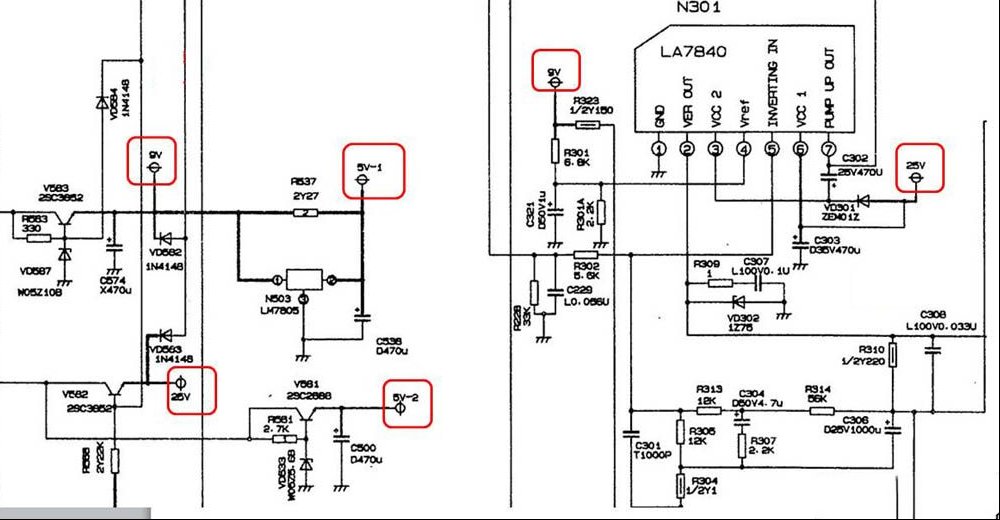

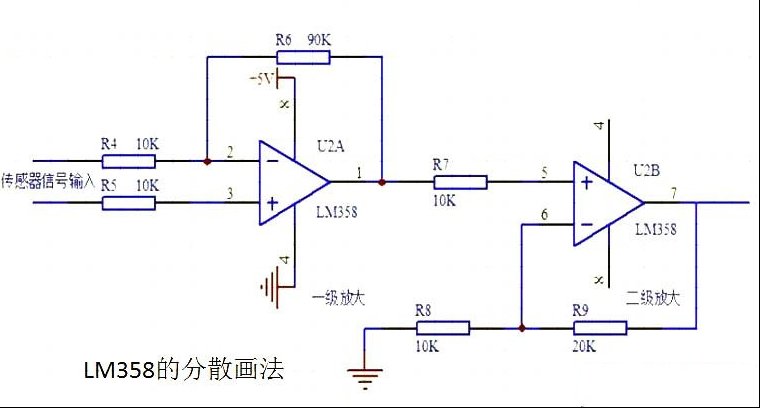

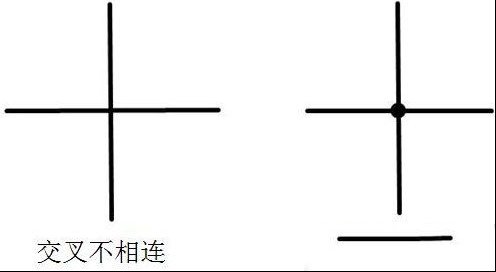

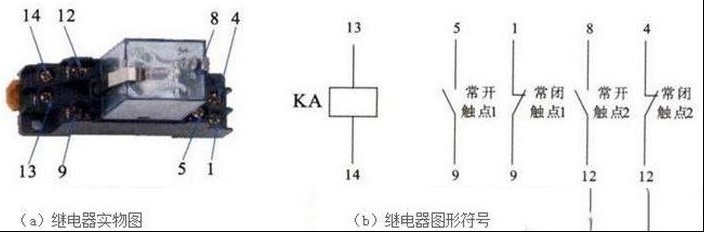

| （1）信号流程规则： 电路中处理的信号都是从输入端输入，最后都是从输出端输出，一般都是从左到右、从上到下。有些电路图中有反馈电路，反馈电路与主电路通道的流程方向相反。 （2）元器件规则 a. 集中画法和分散画法，有的元器件内部包含若干个相同的组成部分，在制作电路图的过程中会根据需要采用集中画法或者分散画法，因此在看电路图时候需要分清楚集中或分散的图形信号，以便正确读图。   b. 在电路中，开关，继电器等具有可动部分的操作性元器件，在电路中的图形符号所表示的均为不工作状态。  a. 在电路图中元器件的连接导线用实线表示，导线在电路图中，有的会交叉不相连，有的会相连，交叉的导线中间没有小黑点，相连的导线有小黑点。  b. 连接导线的中断画法：在电路图中，当连接导线的两端相距较远，中间相隔较大的图形区域时，一般会采用中 断加标记的画法。看下图：  电路图中，通常将电源的正极供电引线安排在元器件的上方，将地线或电源的负电源引线安排在元器件的下方。 另外，比较复杂的电路图往往不将所有地线连接在一起，而是一个个孤立的接地符号。有的电路图中电源的正极供电也采用这种分散表示的画法。应该理解为所以标识相同的电源线都是连接在一起的。 |
