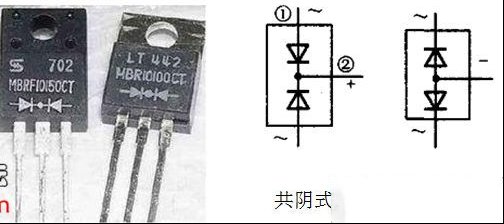

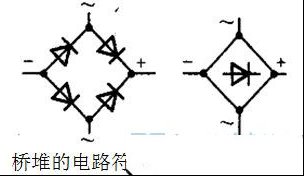

| 桥堆：整流电路常见的器件，是将四只整流二极管组成的桥式整流电路封装在一起，实现把输入交流电压转化为输出直流电压。 下图为常见的桥堆元器件的外观  桥堆的电路符号如下  桥堆有四个引脚，它的“-”引脚接地，从“+”引脚输出正极性的波动直流电压。两个“～”引脚是交流输入端。 优点： 1）电路得到简化，由四只二极管变成一个元件。 2）大功率整流时，可以装散热块，使电路工作稳定，性能提高。 半桥堆： 半桥堆为三根引脚，下图所示是两种半桥堆的电路符号，它们内部的二极管连接方式不同，一个是两只二极管的正极相连：另一个是两只二极管的负极相连。  |
