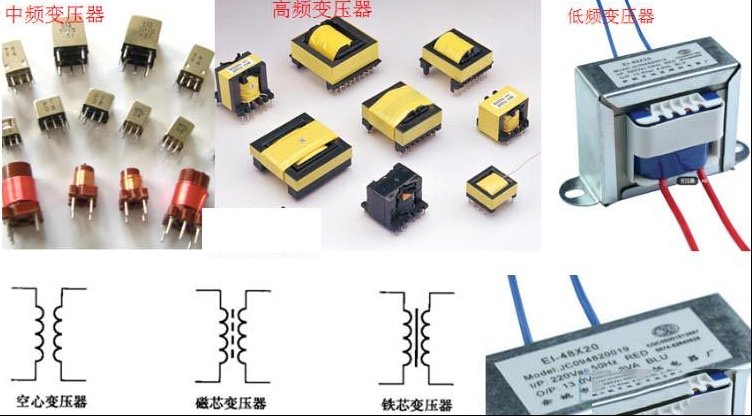

| 一、变压器结构和工作原理： 变压器由铁芯（或磁芯）和线圈组成，线圈有两个或两个以上的绕组，其中接输入信号的绕组叫初级线圈（一次绕组），其余的绕组叫次级线圈（二次绕组）。当初级线圈中通有交流电流时，铁芯（或磁芯）中便产生交变磁场,它沿着铁心（或者磁芯）穿过初级线圈和次级线圈形成闭合的磁路，在次级线圈两端就产生了互感电压。初级线圈是电---磁的转换；次级线圈是磁---电的转换，使次级线圈中感应出电压（或电流）。直流电压不会产生交变磁场,次级无感应电压。所以变压器具有传输交流隔离直流的功能。  变压器在电路中符号为 “T”,图形符号看下图  二、变压器的种类 根据芯的种类不同，变压器可以分为： 铁心变压器 不含铁心（或磁芯）的耦合线圈称为空心变压器 铁心变压器 初级、次级绕组都绕制在磁芯（铁氧体材料）上的变压器；铁芯变压器适用于低频 磁芯变压器 初级、次级绕组绕制在铁芯上（如硅钢片）的变压器；磁芯变压器适合工作高频 根据工作频率不同, 变压器可分为低频变压器、 中频变压器和高频变压器三大类 低频变压器： 电源变压器、音频变压器 中频变压器： 比如电视机的中周 高频变压器： 收音机中的天线线圈、 振荡线圈、开关电源变压器、 行输出等脉冲变压器都属子高频变压器 三、变压器主要参数 额定功率 指在规定的频率和电压下，变压器长时间工作不超过规定的温升的最大输出功率。单位为W或者VI（伏安） 变压比n 指变压器的初级和次级绕组电压比，这个参数表明了该变压器是升压变压器还是降压变压器。可以有空载电压比和负载电压比两种指标。 频率响应 主要针对低频变压器（如电源变压器），它是衡量变压器传输不同频率信号能力的重要参数。 绝缘电阻 指绕组与绕组间、绕组与铁芯间、绕组与外壳间的绝缘电阻值。绝缘电阻的高低与所使用的绝缘材料的性能、温度高低和潮湿程度有关。 效率 变压器输出功率占输入功率的百分数，称为变压器效率。显然，变压器的效率越高，各种损耗就越小。通常变压器的额定功率愈大效率愈高。 温升 变压器通电后，温度上升到稳定时，变压器的温度高出环境温度的数值。这一参数的大小关系到变压器的发热程度，一般要求其值越小越好。 四、变压器在电路中的作用 电压变换 变压器次级电压的大小，取决于变压器初级和次级的线圈的圈数比。空载时，次级电压和初级电压之比等于次级线圈的圈数和初级线圈的圈数之比；次级电压/初级电压=次级线圈数/初级线圈数 阻抗变换 变压器初级与次级的圈数比不同,耦合过来的阻抗也不同。 相位变换 变压器具有相位变换的作用。通过改变变压器线圈的接法,可以很方便地将信号电压例相，即变压器的次级同相或反相两种输出。 五、变压器同名端 在变压器同一铁芯上的不同绕组，在同一磁势作用下，产生同样极性感应电动势的出线端，称为变压器的同名端 。变压器同名端一般用星号或小黑点将它们标记出来。  |
