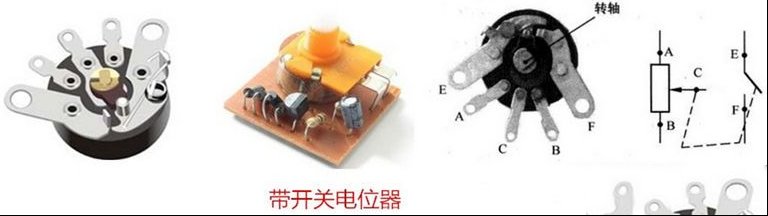

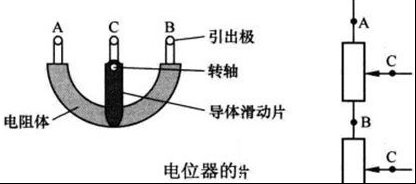

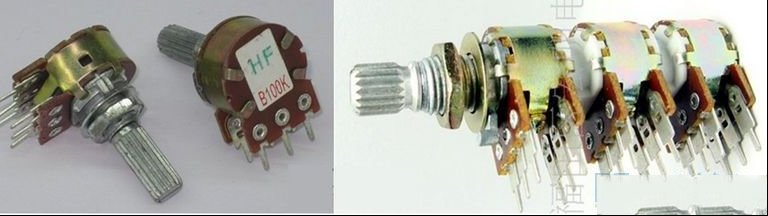

电位器：是一种阻值可按某种变化规律调节的电阻元件，是可变电阻器的一种，通常由电阻体和转动或滑动系统组成，靠一个触点在电阻体上的移动获得可变的电阻值。常见的电位器与图形符号如下图： 电位器种类很多，但结构基本相同，电位器结构示意图如下图：  从图中所示的结构图中可以看出，电位器有A、B、C 3个引脚，在A、B两个引脚之间连接这一段电阻体Rab，这段电阻体的阻值是固定不变的，这一段电阻体的阻值是电位器的标称阻值；C脚连接一个导体滑动片，该滑动片与电阻体接触，A脚与C脚之间的阻值用Rac表示，C脚与B脚之间的电阻体的阻值用Rcb表示，Rab=Rac+Rcb。 当转动或者拨动滑动片往A脚滑动时候，Rac减小，Rcb增大。当滑动片往B脚滑动时Rcb减小，Rac增大。 电位器种类，可以分为普通电位器、微调电位器、带开关电位器，和多联电位器等。 普通电位器：一般是指带有调节手柄的电位器，常见有旋转式电位器和直滑式电位器。 微调电位器：又称为微调电阻器，通常是指没有调节手柄的电位器，并且不经常调节。 带开关电位器：是一种将开关和电位器结合在一起的电位器。比如调光台灯旋钮就是控制带开关电位器。  多联电位器：是将多只电位器结合在一起同时调节的电位器。  电位器参数: （1）标称阻值 （2）额定功率 （3）阻值变化特性：是指电位器阻值与转轴旋转角度的关系，分为直线式、指数式、和对数式。 电位器的检测： 由于电位器在结构上不同于电阻器，它的质量检测方法，除电阻检测的基本步骤外，还应注意： ① 旋转机械结构检查（数字电位器除外）。转动旋柄，看旋柄转动是否平滑，听电位器内部接触点和电阻体摩擦的声音是否正常，如有卡滞或“沙沙”声，说明质量不好。 ②用万用表电阻挡测量电位器固定两端阻值，并与标称值相符。 ③ 测量滑动端与固定端的阻值变化情况。将万用表表笔接电位器可变端。旋转电位器轴柄，如读数逐渐增大或减少，说明电位器正常（阻值从“0”→标称值或从标称值→“0”变化）。如万用表的读数(或指针)有较大幅度的跳动现象，说明活动触点有接触不良的现象。如数字万用表的读数为“1”则内部开路；如数字万用表的读数为“000”，则内部短路。 |
