数字电路基础第三课：门电路（图）

2023-4-29 12:40| 发布者: 开心| 查看: 16| 评论: 0

阅读字号:

摘要: 本课目录：2.1 概述2.2 分离元件门电路2.3 TTL集成门电路2.4 其它类型的TTL门电路2.5 TTL与非门简介及应用举例2.1 概述门电路是用来实现基本逻辑关系的电子电路，它是数字电路中最基本的单元。所以门电路 ...

    本课目录：
2.1  概述
2.2  分离元件门电路
2.3  TTL集成门电路

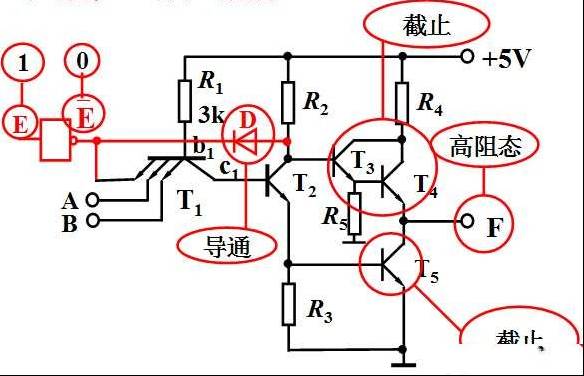

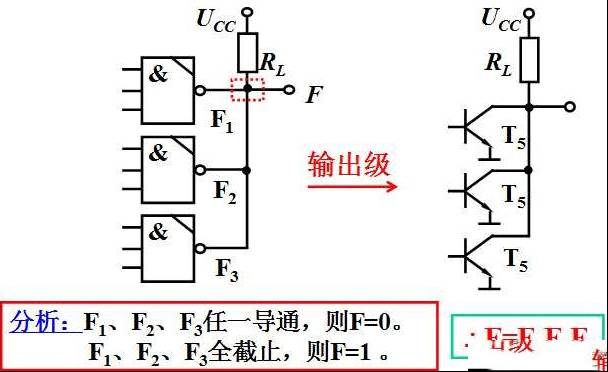

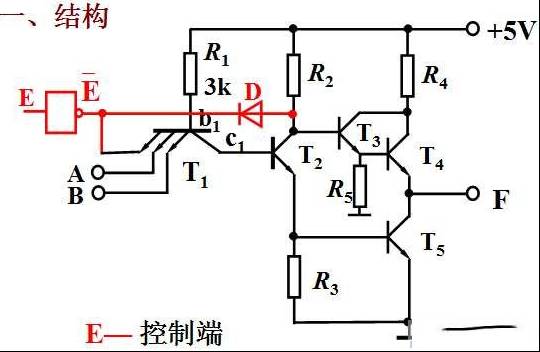

2.4  其它类型的TTL门电路
2.5  TTL与非门简介及应用举例
2.1  概述
门电路是用来实现基本逻辑关系的电子电路，它是数字电路中最基本的单元。
所以门电路的主要类型有：与门、或门、与非门、或非门、异或门等。
在数字电路中，无特别说明,一般用高电平代表1、低点平代表0，即采用正逻辑。

在数字电路中，对电压值为多少并不重要，只要能判断高低电平即可。
三极管的开关特性：

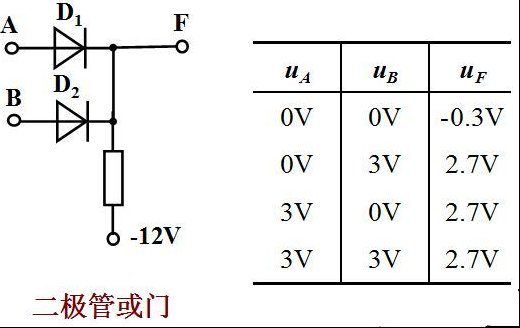

2.2 分离元件门电路

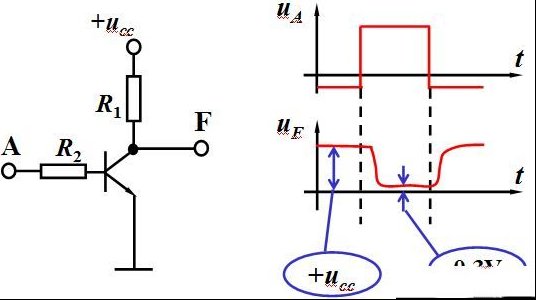

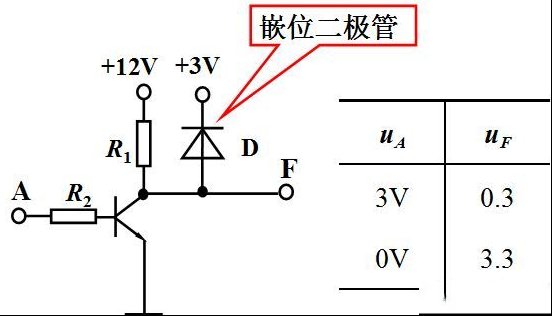

三极管非门

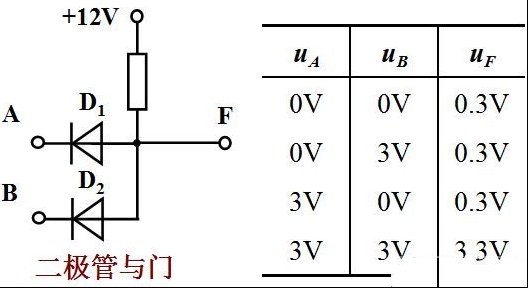

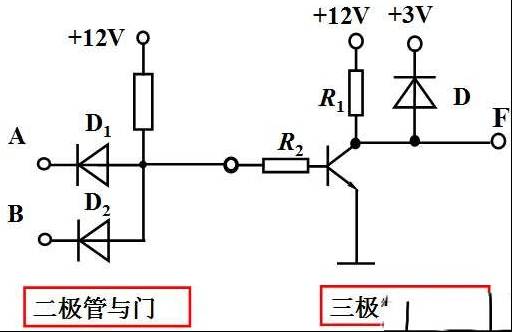

与非门
分立元件门电路的缺点：
1.体积大、工作不可靠。
2.需要不同电源。
3.各种门的输入、输出电平不匹配。
2.3 TTL集成门电路
数字集成电路：具有体积小、可靠性高、速度快的特点，而且输入、输出的高低电平值一样,没有电位偏移问题,所以得到广范应用用。根据电路内部的结构，可分为DTL、TTL（Transistor Transistorlogic circuit）、MOS管集成门电路。

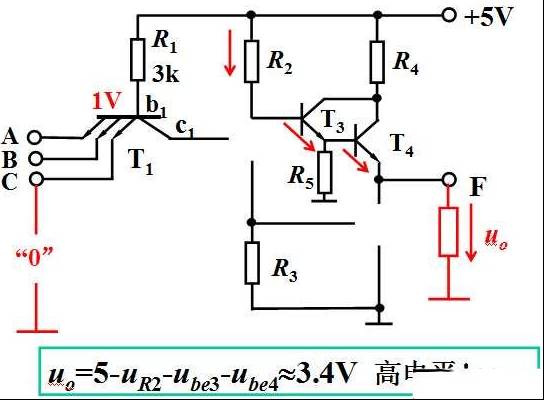

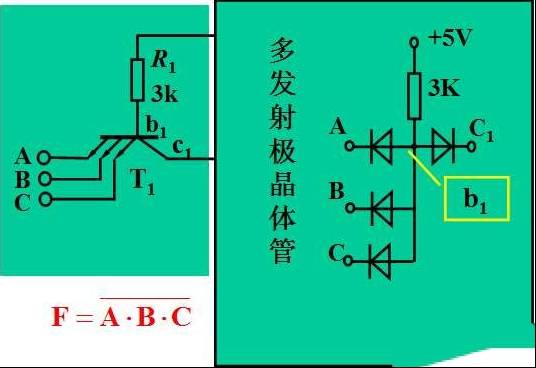

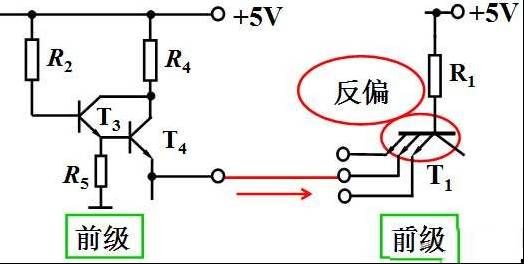

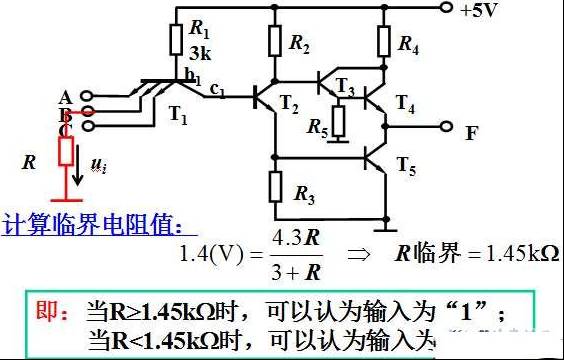

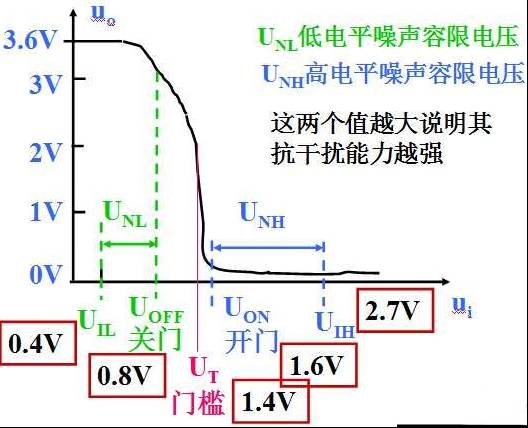

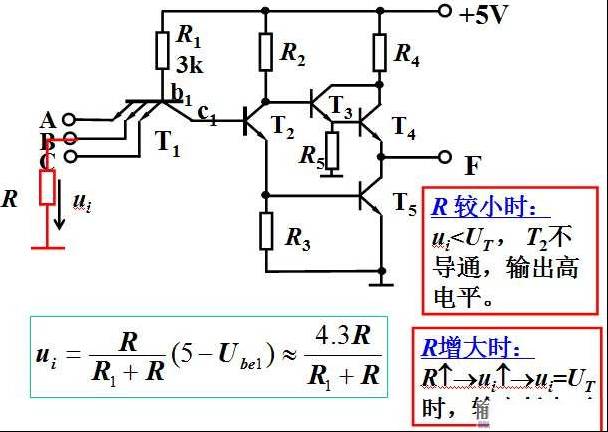

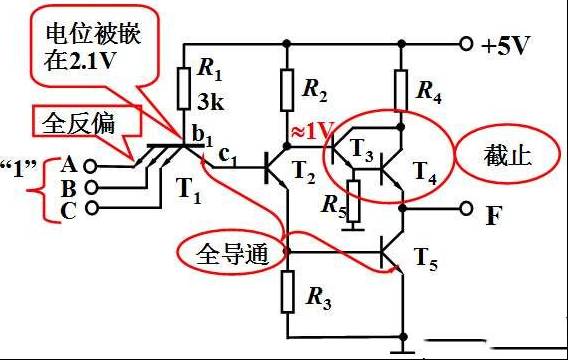

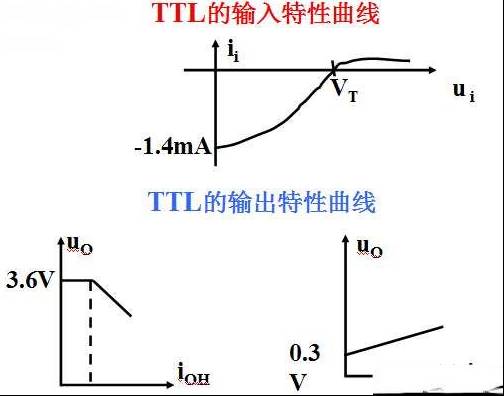

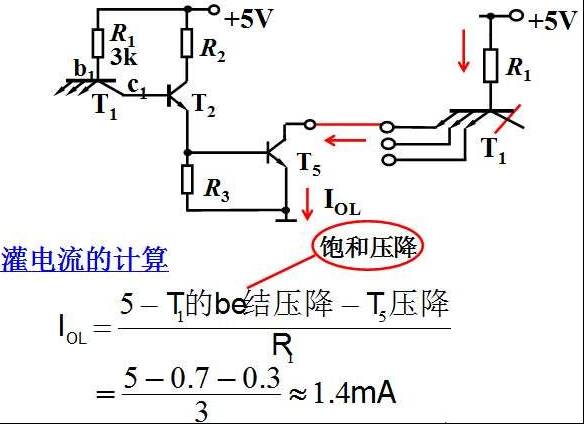

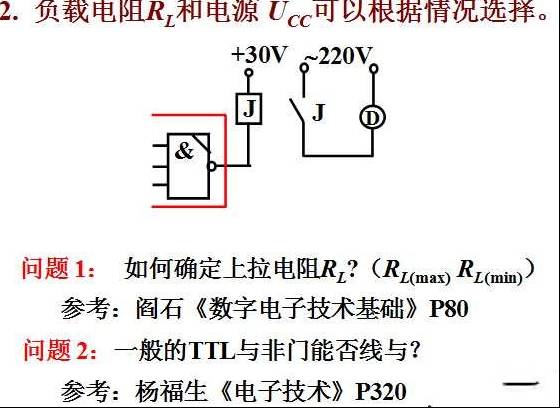

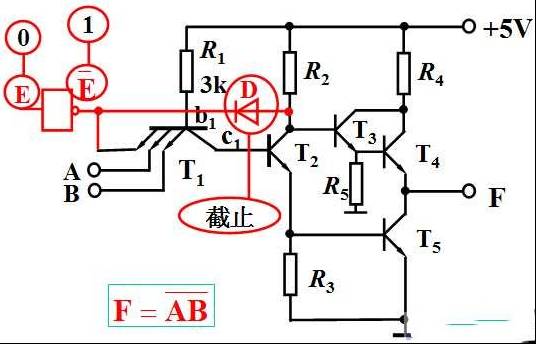

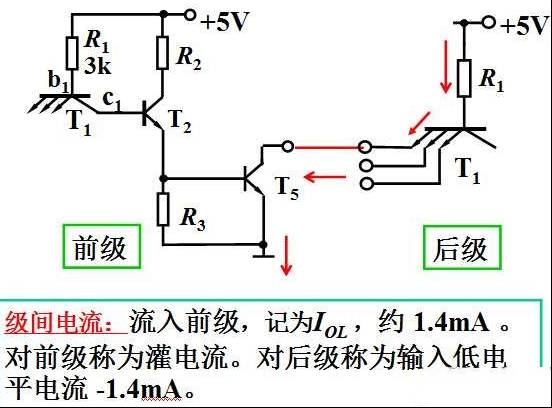

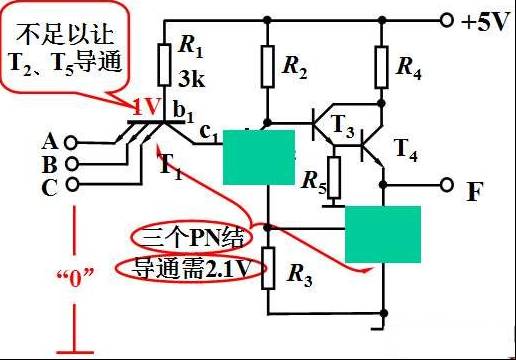

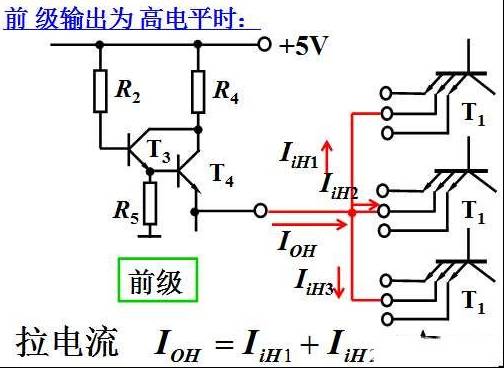

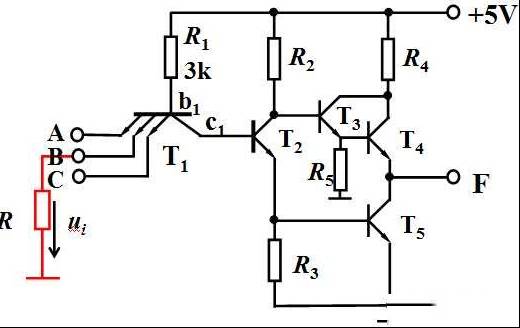

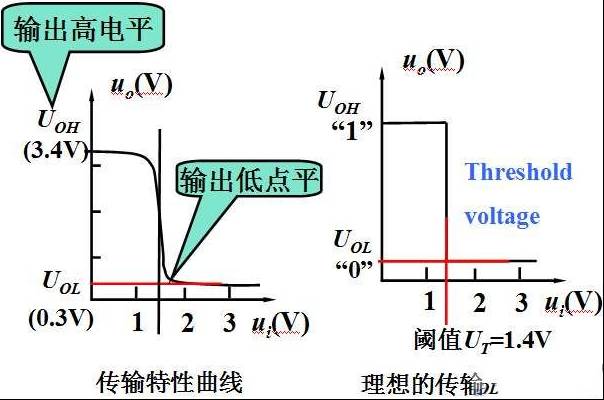

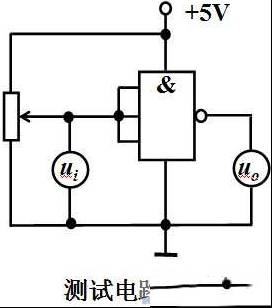

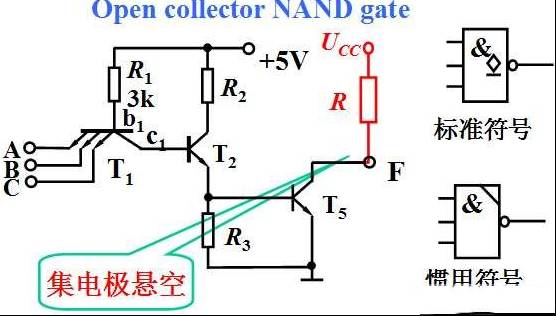

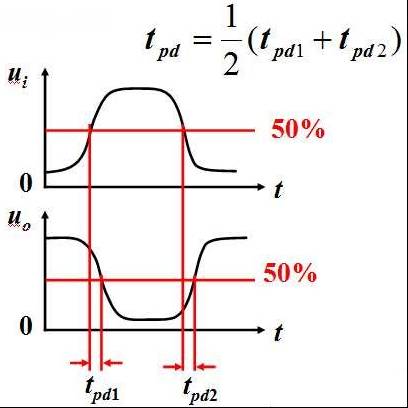

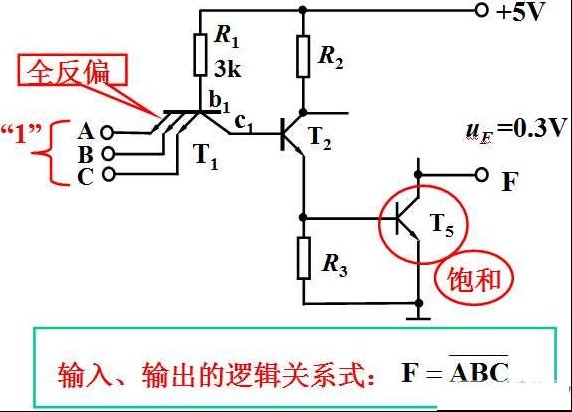

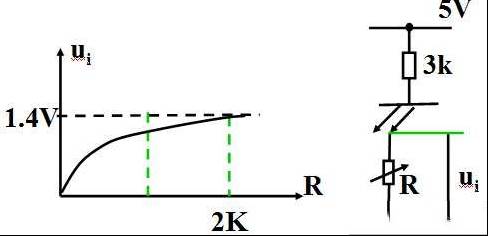

2.3.1 TTL与非门的基本原理
