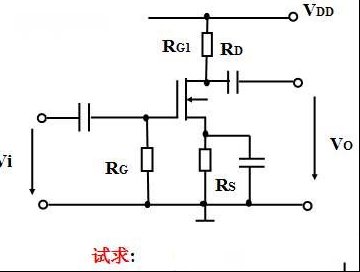

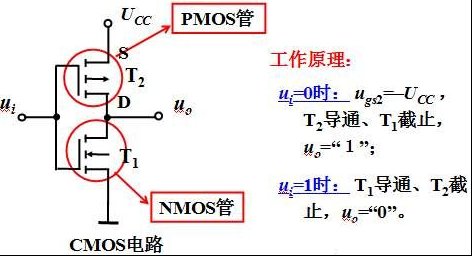

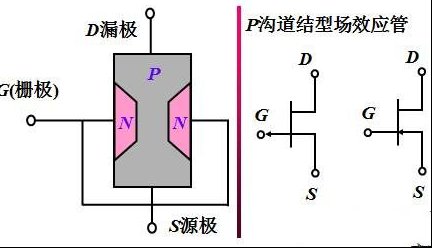

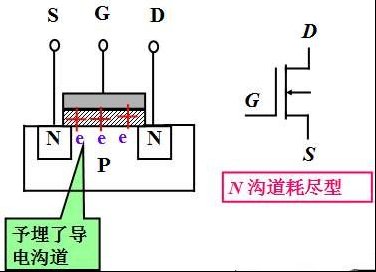

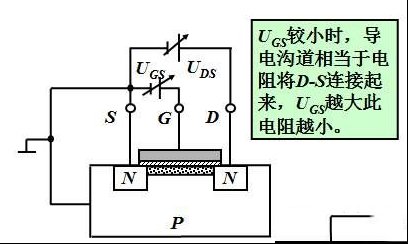

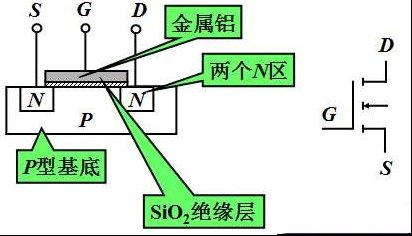

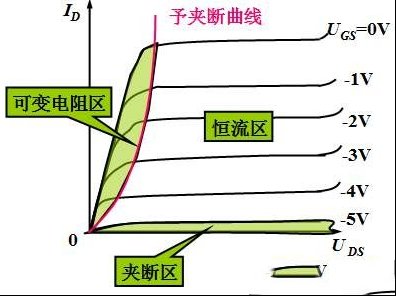

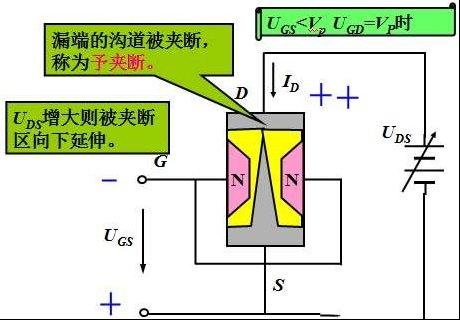

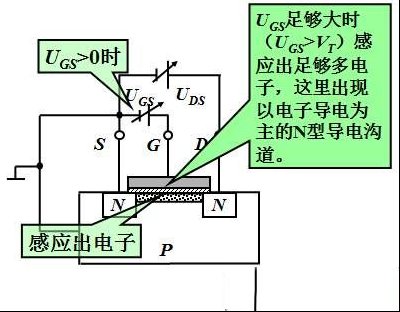

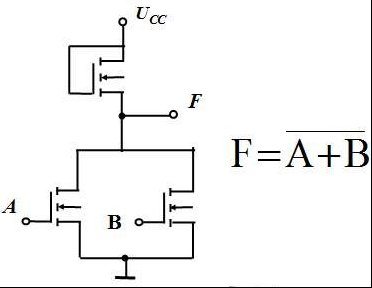

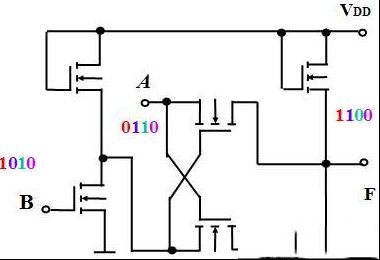

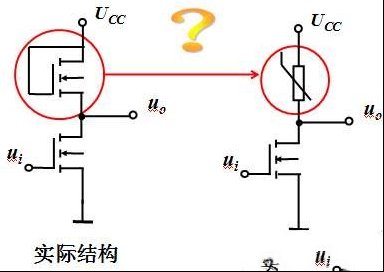

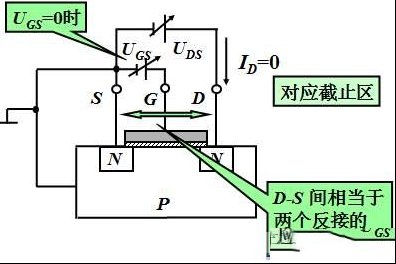

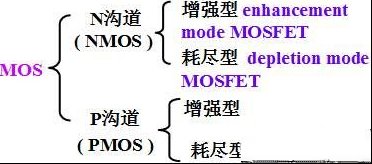

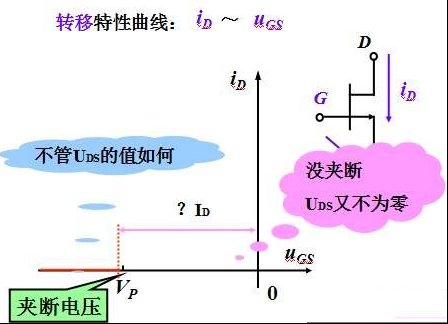

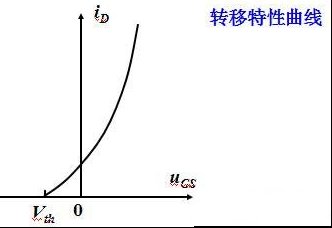

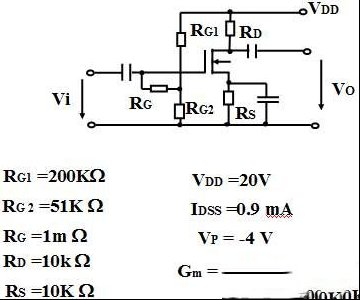

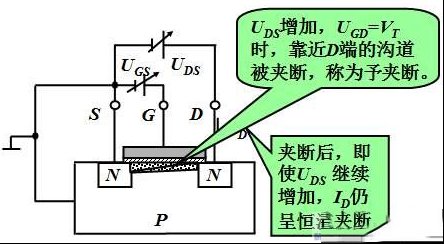

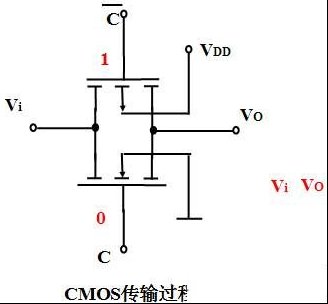

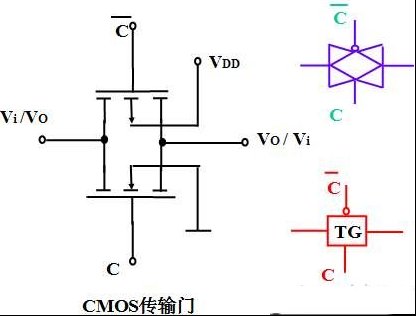

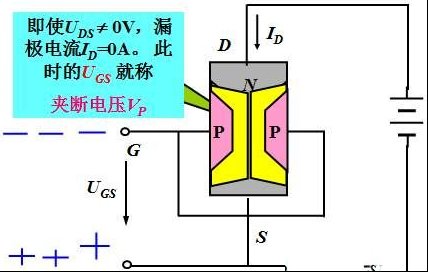

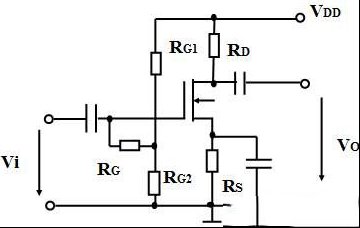

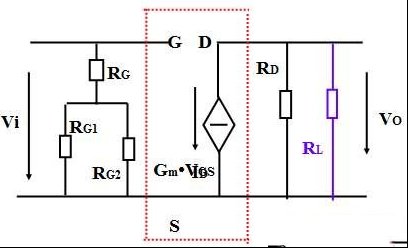

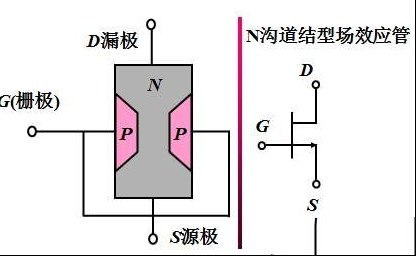

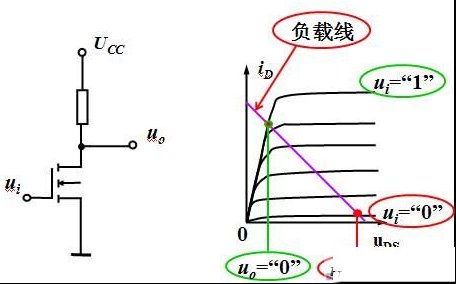

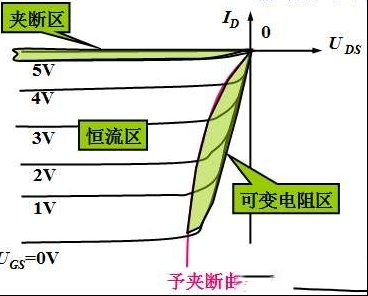

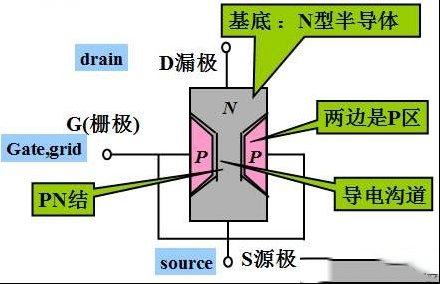

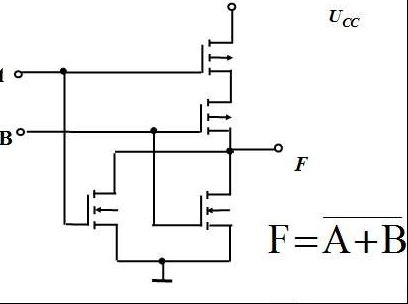

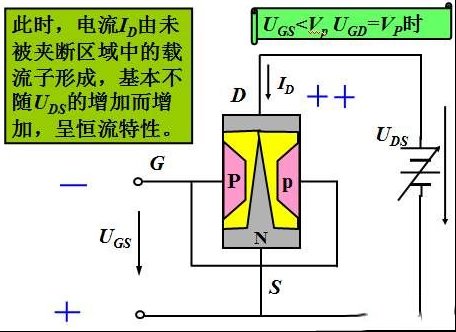

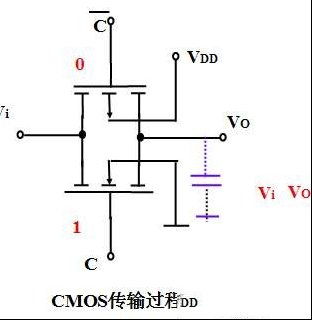

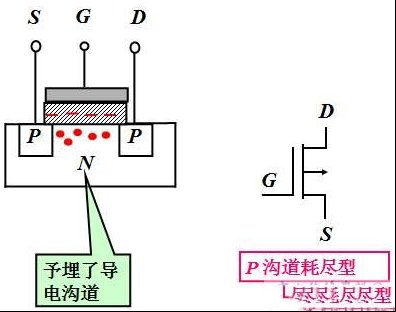

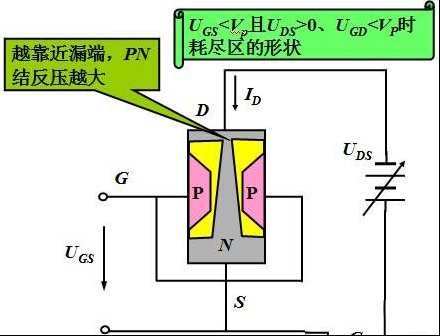

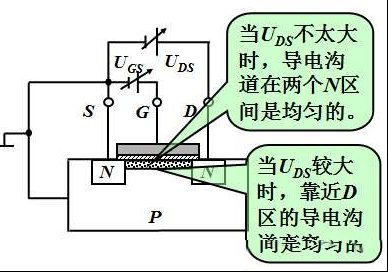

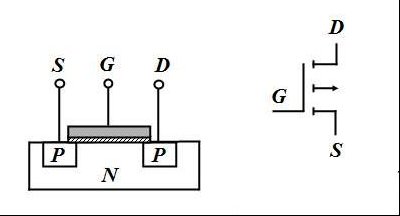

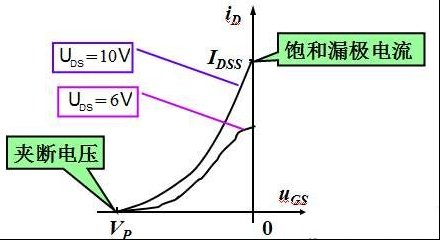

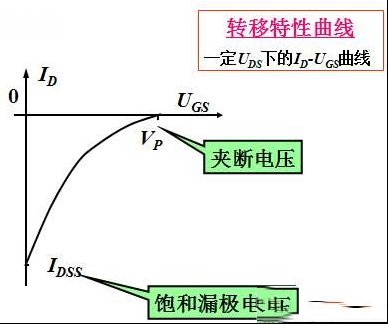

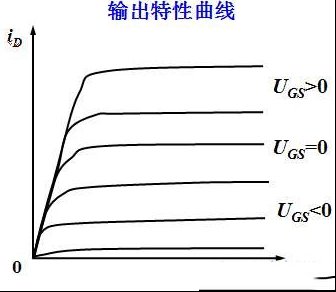

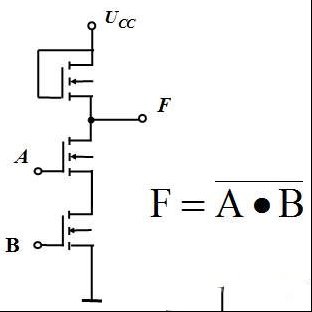

§7.1 概述 场效应管 (Field Effect Trasistor,FET)与 双极型晶体管 (Bipolar Junction Transistor,BJT ) 不同,它是多子导电,输入阻抗高,温度稳定性好。 场效应管根据其结构不同分为两种: 1、结型场效应管 JFET junction type 2、绝缘栅型场效应管 MOSFET metal oxide semiconductor type FET 7. 2 结型场效应管 (JFET): 一、结构 二、工作原理(以N沟道为例) N沟道结型场效应管的特性曲线 转移特性曲线 N沟道结型场效应管的输出特性曲线 7.2.2 P沟道结型场效应管 特性曲线 输出特性曲线 结型场效应管的缺点: 1. 栅源极间的电阻虽然可达107以上,但在某些场合仍嫌不够高。 2. 在高温下,PN结的反向电流增大,栅源极间的电阻会显著下降。 3. 栅源极间的PN结加正向电压时,将出现较大的栅极电流。 绝缘栅场效应管可以很好地解决这些问题。 7. 3 绝缘栅场效应管(MOS): 7.3.1、 N沟道增强型FET的结构和电路符号 7.3.2、MOS管的工作原理 以N 沟道增强型(NMOS)为例 增强型N沟道MOS管的特性曲线 输出特性曲线 7.3.4 N 沟道耗尽型FET(NMOS) 耗尽型N沟道MOS管的特性曲线 耗尽型的MOS管UGS=0时就有导电沟道,加反向电压才能夹断。 7.4 MOS门电路 7.4..1 MOS反相器 7.4.2 CMOS反相器 试求: 静态工作点, 电压放大倍数 自偏压电路 7.4.3 CMOS电路的优点 1. 静态功耗小。 2. 允许电源电压范围宽(318V)。 3. 扇出系数大,抗噪容限大。 完结。 此资料来自家电维修技术论坛维修基础频道(www.jdwx.cn/html/base/) 转载请注明出处! |
