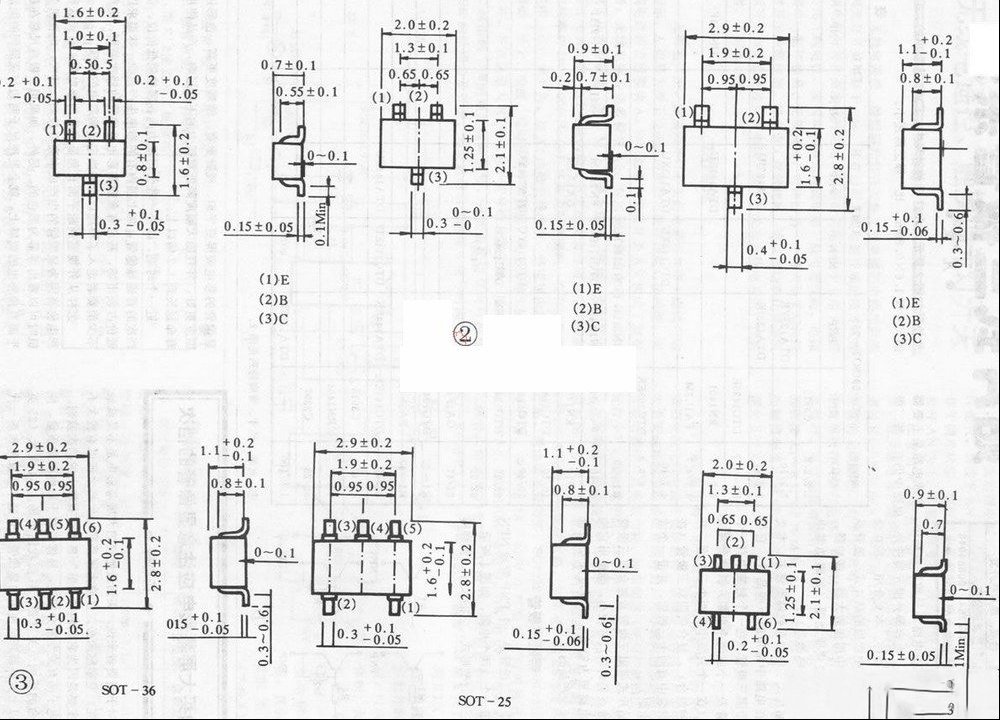

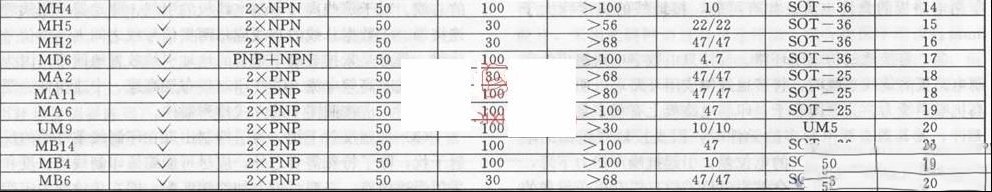

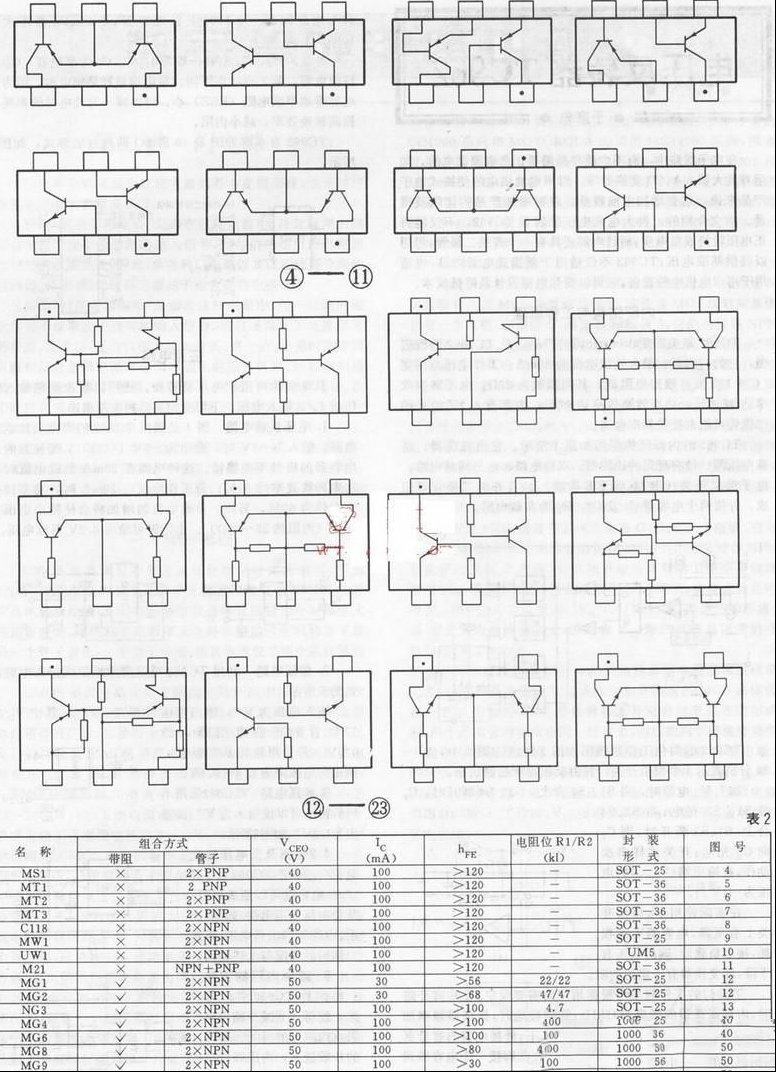

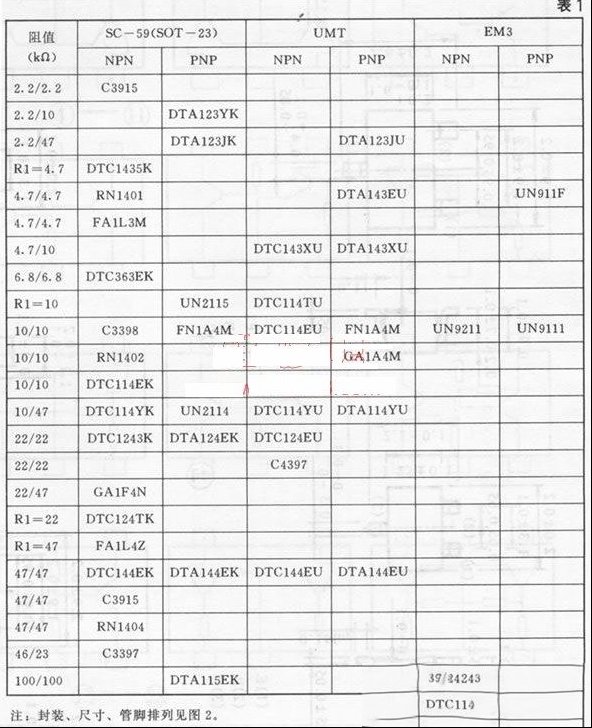

| 贴片式三极管系列种类繁多，本文介绍在电路中常用的一些品种，它们有：带阻三极管(在一个封装中有一个三极管及一个或两个电阻)、复合双三极管(在一个封装中有两个三极管，并有各种组合)，复合带阻双三极管(在一个封装中有两个三极管，并带一个或两个电阻)。 无论在模拟电路还是数字电路中，集成电路是主要器件，但除电阻、电容等外围元器件外，电路中仍有一些二极管及三极管等器件。本文介绍一些在便携式电子产品中常用的贴片式三极管系列，它在电路中用作放大器、缓冲器、振荡器、开关或驱动器(如驱动继电器、喇叭、蜂鸣器等)。 贴片式三极管系列种类繁多，本文介绍在电路中常用的一些品种，它们有：带阻三极管(在一个封装中有一个三极管及一个或两个电阻)、复合双三极管(在一个封装中有两个三极管，并有各种组合)，复合带阻双三极管(在一个封装中有两个三极管，并带一个或两个电阻)。 贴片式带阻三极管及复合双三极管等的特点是封装尺寸较小，能使用它构成的电路更为简单，并可增加安装密度，减少产品的尺寸。 带阻三极管 带阻三极管是一个PNP管或NPN管中带一个或两个电阻，如图1所示。它有三种封装形式，它的尺寸、管脚排及外形如图2所示。在这三种封装中，EM3是最小的，它的尺寸仅1．6×0．8mm，比一颗芝麻还小。  常用的带阻三极管如表1所示。表中电阻值由分母表示R2，分子表示R1，如2．2k／lOk，表示R1为2．2k，R2为10k。  复合双三极管 复合双三极管分不带阻及带阻两种。不带阻复合的双三极管中的两个三极管有两管独立的或两管间有连接的。这两个三极管又有双PNP管、双NPN管以及一个PNP管和一个NPN管，使设计者可灵活选用。带阻的复合双三极管也有两管独立的及两管间有连接的。这些复合双三极管有SOT-36、SOT-25及UM5三种封装形式，它们的尺寸如图3所示。其中UM5尺寸最小，其大小与一颗芝麻差不多。 各种复合三极管的参数、封装、电阻值如表2所示，其内部的结构参看图4～23。这里特别要提出的是，SOT-25与UM5封装都是5引脚的器件，但是管脚的排列方向是不同的。如SOT-25的第一脚在右下方，引脚号是顺时针方向增大；UM5的第一脚右上方，引脚号是反时针方向增大。    |
