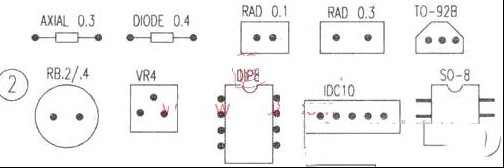

| Protel公司推出的Protel98功能全、性能完善，向用户提供了强大的吸引力。Protel98改变了以往3.x版本运行不稳定的缺点，将原理图编辑和电路板编辑集中在一起，提供方便实用的项目管理功能和友好的操作界面，即使是初学者电可以很快掌握。 现在，市面上有六七种Protel98教材可供初学者选用，但我发现它们有一个共同的缺点，就是都不附带常用的原理图元件符号库和PCB元件封装库。初学者虽然通过学习教材可以初步掌握Protel的使用方法，但由于初学者并不熟悉常用元件的代码，在实际中往往无法下手。为此，特向读者提供常用元器件的符号库。 图1为常用原理图元件符号库，器件符号上方为元器件名称，下方为对应代码。只要知道了常用元器件的符号代码，在绘制原理图时就可以使用快捷键，直接敲击键盘P键两次后在弹出的对话窗口中输入相应代码，即可放置所需元器件，这样速度最快。  图2为常用PCB元件封装库。AXIAL0．3为1／4w电阻封装，DIODE0．4为二极管1N4148的封装，RAD0．1为小瓷片电容的封装。元器件封装代码都由英文名和数字属性码组成。对于电阻、电容、二极管，数字属性码的值越大，其封装就越大，如AXIAL0．4对应1／2w电阻，RAD0．2对应CBB电容。对于集成块，属性码代表引脚数，如SO-16对应16脚表面贴装集成块的封装。对于其它元件，不同的属性码代表不同的类型，如VR4代表卧式可调电阻，而VR5则代表立式精密可调电阻。  |
