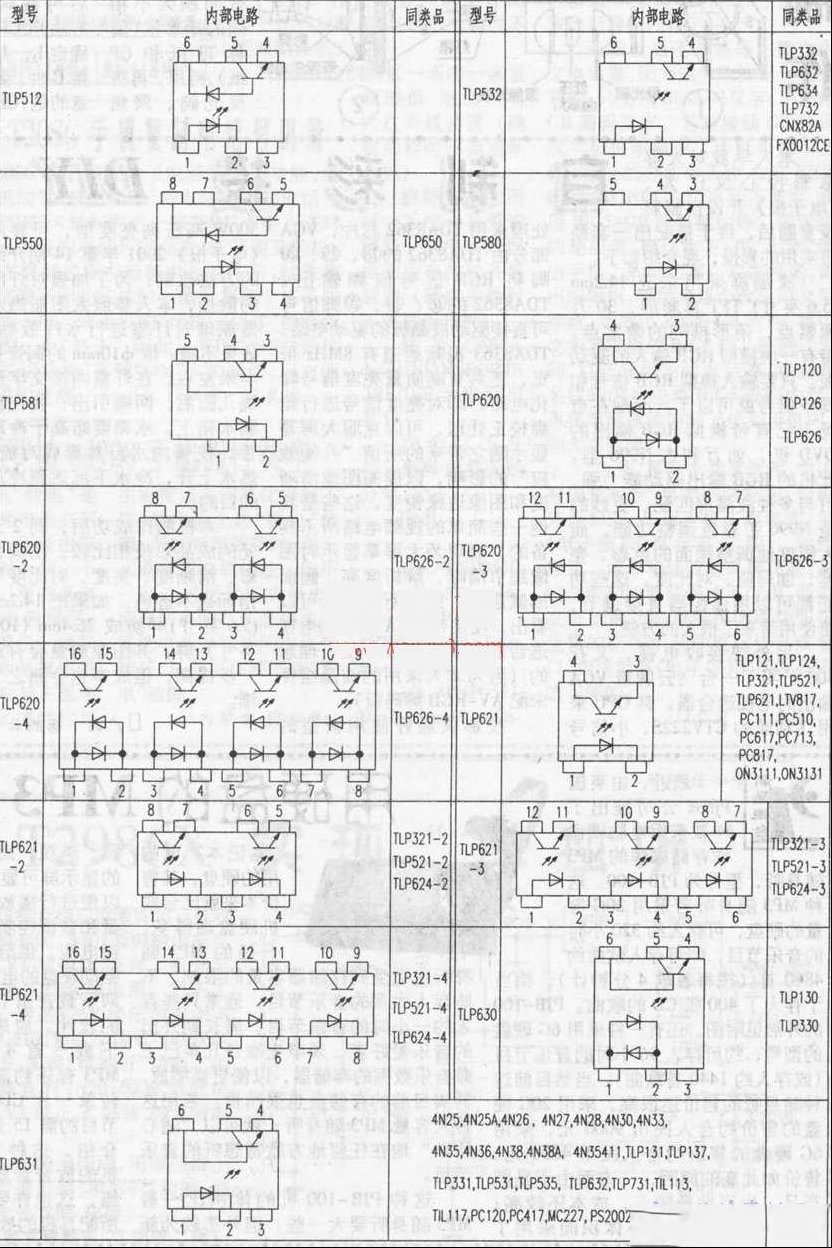

| 光电耦合器——又称光耦合器或光耦，它属于较新型的电子产品，现在它广泛应用于计算机、音视频…各种控制电路中。由于光耦内部的发光二极管和光敏三极管只是把电路前后级的电压或电流变化，转化为光的变化，二者之间没有电气连接，因此能有效隔断电路间的电位联系，实现电路之间的可靠隔离。 一、光电耦合器的检测 判断光耦的好坏，可在路测量其内部二极管和三极管的正反向电阻来确定。更可靠的检测方法是以下三种。 1．比较法 拆下怀疑有问题的光耦，用万用表测量其内部二极管、三极管的正反向电阻值，用其与好的光耦对应脚的测量值进行比较，若阻值相差较大，则说明光耦已损坏。 2．数字万用表检测法 下面以PC111光耦检测为例来说明数字万用表检测的方法，检测电路如图1所示。检测时将光耦内接二极管的+端①脚和-端②脚分别插入数字万用表的hFE的c、e插孔内，此时数字万用表应置于NPN挡；然后将光耦内接光电三极管c极⑤脚接指针式万用表的黑表笔，e极④脚接红表笔，并将指针式万用表拨在R×1k挡。这样就能通过指针式万用表指针的偏转角度——实际上是光电流的变化，来判断光耦的情况。指针向右偏转角度越大，说明光耦的光电转换效率越高，即传输比越高，反之越低；若表针不动，则说明光耦已损坏。 3．光电效应判断法 仍以PC111光耦合器的检测为例，检测电路如图2所示。将万用表置于R×1k电阻挡，两表笔分别接在光耦的输出端④、⑤脚；然后用一节1．5V的电池与一只50-100Ω的电阻串接后，电池的正极端接PC111的①脚，负极端碰接②脚，或者正极端碰接①脚，负极端接②脚，这时观察接在输出端万用表的指针偏转情况。如果指针摆动，说明光耦是好的，如果不摆动，则说明光耦已损坏。万用表指针摆动偏转角度越大，表明光电转换灵敏度越高。 二、各种光电耦合电路的内部结构 为了读者查找各型号的光电耦合器内部结构，特附下表中所示电路图。   |
