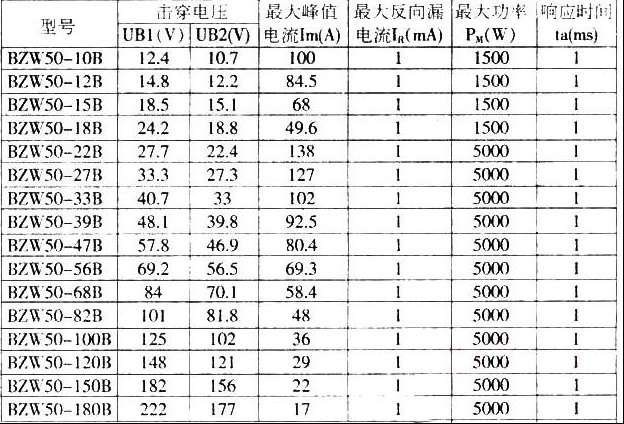

| 过压抑制二极管简称TVP，是一种类似压敏电阻的新型保护器件，但它在齐纳击穿后的钳位电压范围、响应时间均比压敏电阻小，耐强电流冲击也是压敏电阻所不及的。 过压抑制二极管有单极型和双极型两种，单极型是在特殊硅片上制作一个PN结，主要应用于直流电路的过压保护。本文主要介绍双极型，电路符号见图1。双极型的芯片是在一块特殊硅片的正、反两个面上制作了两个背靠背的PN结，图2是它的结构示意图。在PN结上所加反向电压低于击穿电压时，PN结呈高阻，只有很小的漏电流通过PN结，当反向电压达到过压抑制二极管的冲击电压时，其PN结阻当层迅速变薄，齐纳击穿，此时的反向导通电阻极低，即使通过数百安培的脉冲电流，产生的热量也很小，其PN结也不会过热而烧毁。  TVP主要工作于反向击穿区，图3是它的伏安特性曲线。由图可知，双向过压抑制二极管有良好对称的伏安特性曲线，当器件两端所加电压U低于正向转折电压UB1时，器件呈高阻，只有较小的漏电流流过PN结，当U>UB1时，管子进入负阻区而迅速导通，同样，当U>UB2时，管子也同样进入负阻区而导通，这里UB1、UB2称为转折电压(也称击穿电压)，转折电压的对称性用△UB表不，△UB=UB1-UB2，与管子的击穿电压大小有关，击穿电压越大，△B相对越高，△UB是器件的一个重要参数，对同一型号管子而言，该值越小越好。 双向过压抑制二极管用万用表作正、反向电阻检测，一般均为无穷大(高电压万用表R×10K挡测低击穿电压管子有数百千欧的读数)，故只能用提供较高电压的兆欧表或晶体管特性测试仪的反压测试挡测量，这时显示的电压即为击穿电压。 双向过压抑制二极管主要应用于电子产品、仪器仪表的过压保护与钳位，以及重要电路元件的过压保护，它既适合于直流电路，也适用于交流电路，不过，附表中击穿电压应理解为峰值，这是部分BZW双向过压抑制二极管主要参数，供读者参考。  |
