管脚功能如下：
7脚：1 脚 KB（蓝枪） 2 脚 F（灯丝） 3 脚 F（灯丝） 4 脚 G1（接地） 5 脚 KR（红枪） 6 脚 G2（加速极） 7 脚 KG（绿枪）

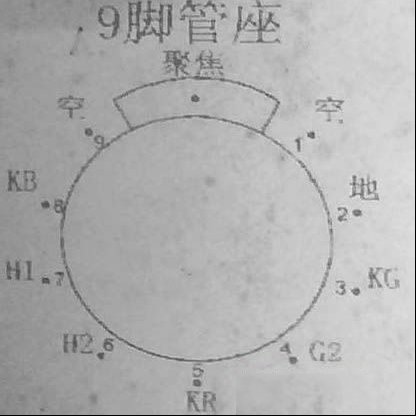

9脚：1 脚 NC（空脚） 2 脚G1（接地） 3 脚 KG（绿枪) 4 脚 G1（加速极） 5 脚 KR（红枪） 6 脚 F（灯丝） 7 脚 F（灯丝） 8 脚KB（蓝枪） 9 脚 NC（空脚）

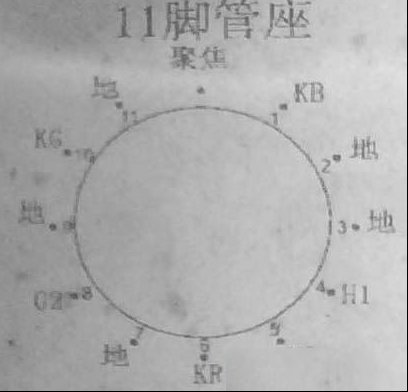

11 脚：1 脚KB（蓝枪） 2 脚G1（接地） 3 脚G1（接地） 4 脚 F（灯丝） 5 脚 F（接地） 6 脚 KR（红枪） 7 脚 G1（接地） 8 脚 G2（加速极） 9 脚G1（接地） 10 脚KG（绿枪） 11 脚G1（接地）

SONY20 寸11脚排列：1 脚:空脚NC 2 脚:加速极G2 3 脚:G2电阻接地 4 脚:红枪KR 5 脚:绿枪KG 6 脚:蓝枪KB 7 脚:空脚NC 8 脚:灯丝F 9 脚:灯丝F 10 脚:空脚NC 11 脚:地线GND
-----------------------------------
7脚　　　　　　 9脚　　　　　　 11脚　　　SONY20寸11脚排列
1 脚 KB（蓝枪） 1 脚 NC（空脚） 1 脚 KB（蓝枪） 1 脚 NC（空脚）
2 脚 F （灯丝） 2 脚 G1（接地） 2 脚 G1（接地） 2 脚 G2（加速）
3 脚 F （灯丝） 3 脚 KG（绿枪） 3 脚 G1（接地） 3 脚 G2（电阻接地）
4 脚 G1（接地） 4 脚 G1（加速） 4 脚 F （灯丝） 4 脚 KR（红枪）
5 脚 KR（红枪） 5 脚 KR（红枪） 5 脚 F （接地） 5 脚 KG（绿枪）
6 脚 G2（加速） 6 脚 F （灯丝） 6 脚 KR（红枪） 6 脚 KB（蓝枪）
7 脚 KG（绿枪） 7 脚 F （灯丝） 7 脚 G1（接地） 7 脚 NC（空脚）
8 脚 KB（蓝枪） 8 脚 G2（加速） 8 脚 F （灯丝）
9 脚 NC　　　　 9 脚 G1（接地） 9 脚 F （灯丝）
10 脚 KG（绿枪） 10 脚 NC（空脚）
11 脚 G1（接地） 11 脚 GND（接地）
