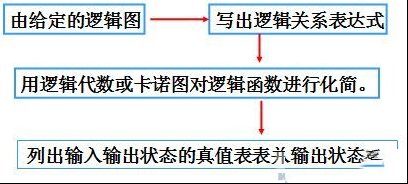

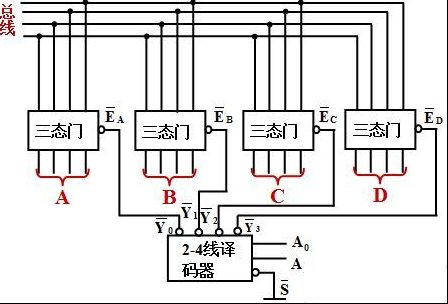

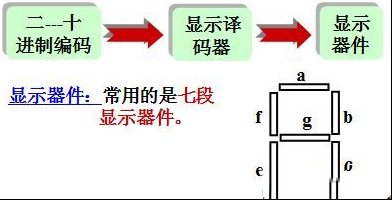

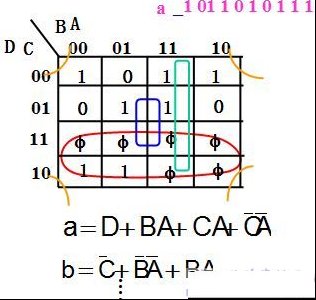

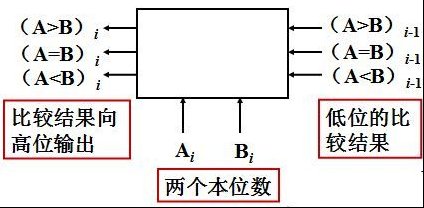

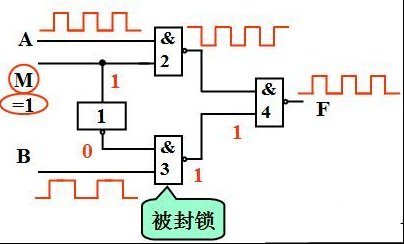

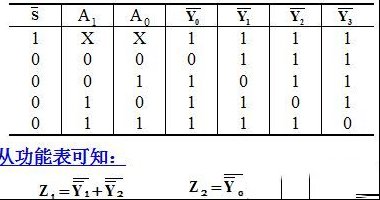

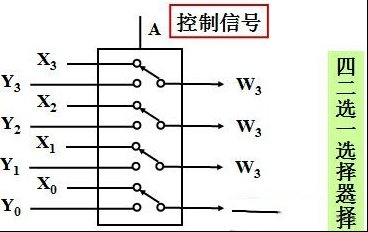

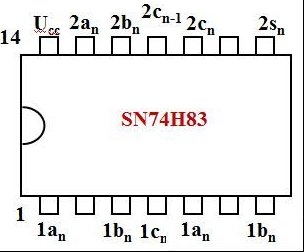

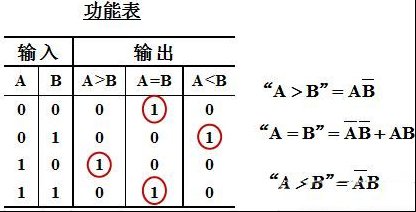

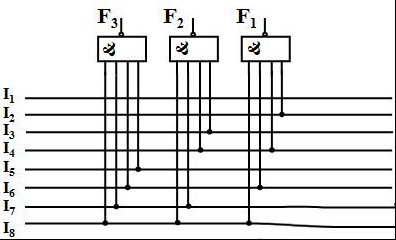

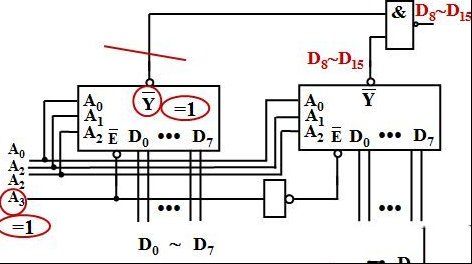

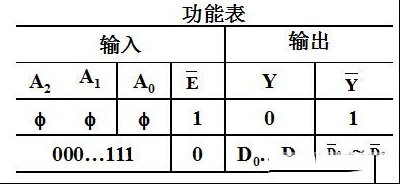

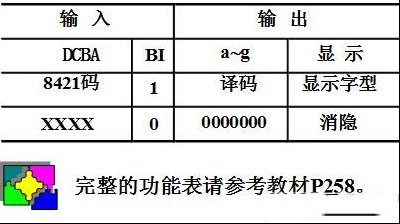

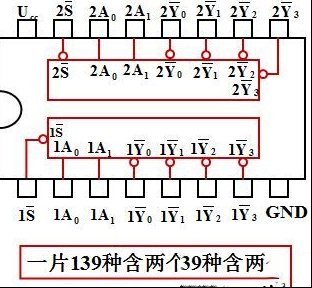

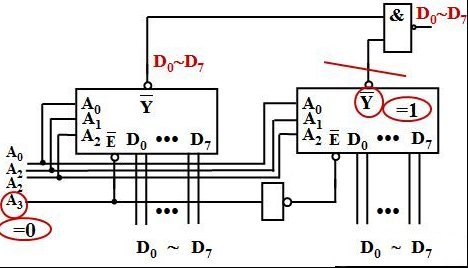

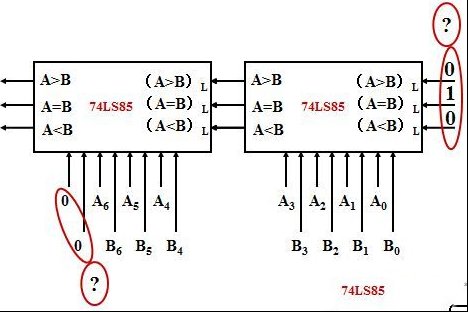

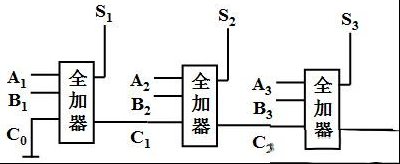

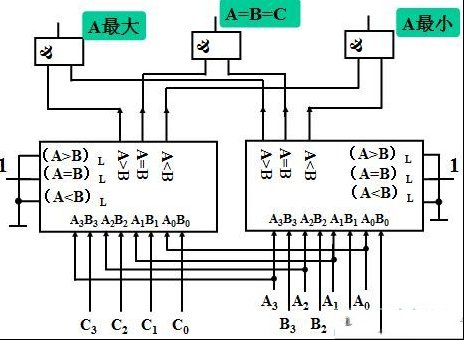

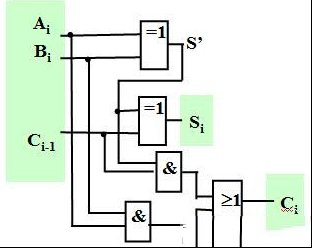

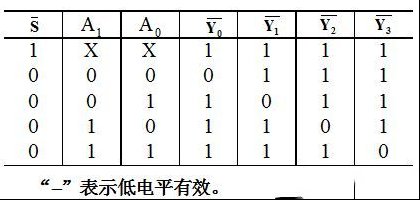

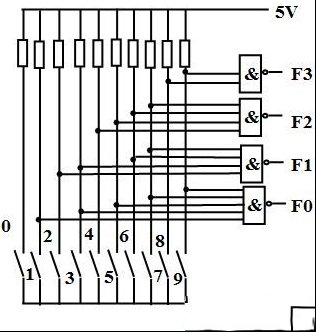

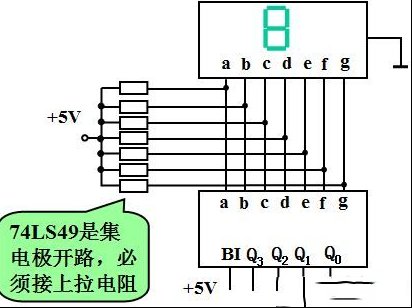

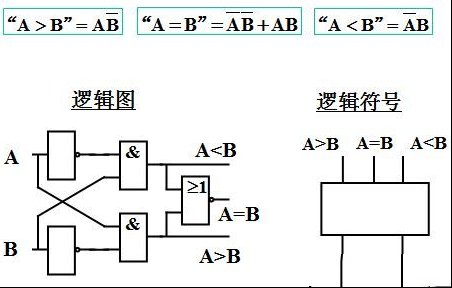

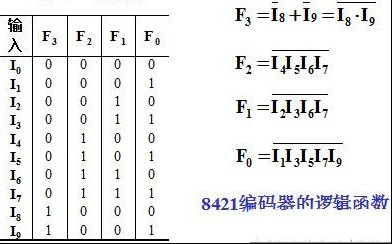

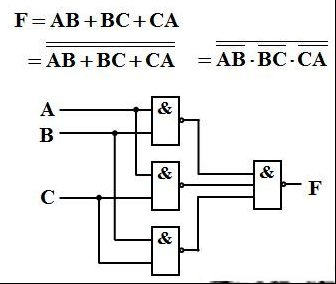

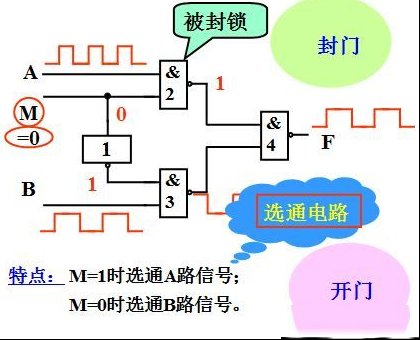

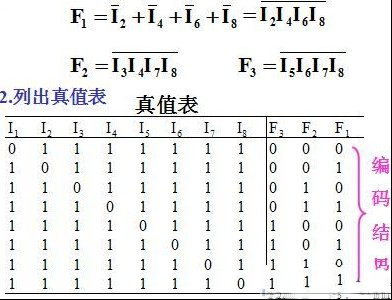

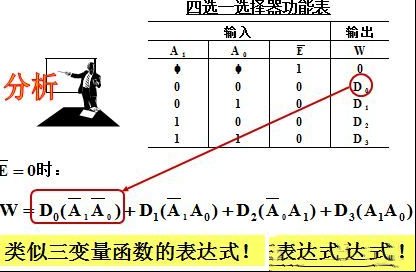

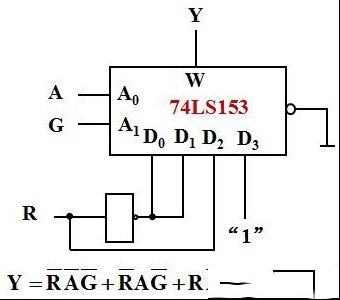

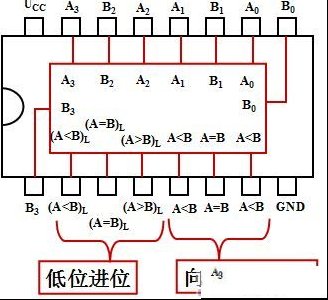

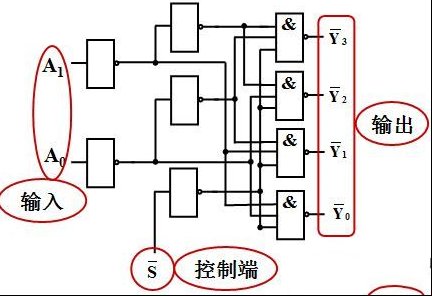

本文目录 §3.1 概述 §3.2 组合逻辑电路分析举例 §3.3 组合逻辑电路设计举例 §3.4 几种常用的中规模组件 §3.5 利用中规模组件设计组合电路 以下内容正文 §3.1 概述 研究组合电路无非是两方面的问题: 1.已知电路图,要求分析清楚它的逻辑功能 2. 已知对逻辑功能的要求,要求设计一个电路 来实现它。 分析步骤大致如下: 设计步骤大致如下: §3.2 组合逻辑电路分析举例 例1:半加、全加器 半加器: 只考虑了本位的两个数二进制数相加, 而没有考虑低位的进位。例:74LS586 全加器: 不只是本位的两个数二进制数相加, 来自低位的进位也一起相加。 一位二进制全加器 三位二进制全加器 全加器SN74LS183的管脚图 例2:选通电路。 例3:编码器 二进制编码器的作用:将一系列信号状态编制成二进制代码。 n个二进制代码(n位二进制数)有2n种不同的组合,可以表示2n个信号。 例3-1: BCD(8421〕编码器 8421编码器真值表 8421编码器电路 例4:与非门组成三位二进制编码器 ---八线-三线编码器电路图如下 分析 1.写出逻辑函数表达式 例3:译码器 译码是编码的逆过程。 这种电路将某一代码转换成某种控制信号, 或去控制执行元件完成某个动作;或者去控制 显示器将其含意直接显示给人们。 二进制译码器 译码器的输入——一组二进制代码 译码器的输出——一组高低电平信号 2-4译码器74LS139的内部线路 74LS139的功能表 74LS139管脚图 应用:利用线译码器分时将采样数据送入计算机。 §3.2 组合逻辑电路设计举例 例:设计三人表决电路(A、B、C)。每人一个按键,如果同意则按下,不同意则不按。结果用指示灯表示,多数同意时指示灯亮,否则不亮。 1.首先指明逻辑符号取“0”、“1”的含义。 三个按键A、B、C按下时为“1”,不按时为“0”。输出是F,多数赞成时是“1”,否则是“0”。 2.根据题意列出逻辑状态表。 3. 画出卡诺图,并用卡诺图化简: 4. 根据逻辑表达式画出逻辑图。 (1) 若用与或门实现 (2) 若用与非门实现 例2:七段显示译码器 在数字系统中,常常需要将运算结果用人们习惯的十进制显示出来,这就要用到显示译码器。 七段显示器件的工作原理: 化简逻辑函数 显示译码器:(集成电路) 74LS49的管脚图 74LS49的功能表(简表) 74LS49与七段显示器件的连接: 例3:数字比较器 比较器的分类: (1)仅比较两个数是否相等。 (2)除比较两个数是否相等外,还要比较两个数的大小。 第一类的逻辑功能较简单,下面重点介绍第二类比较器。 一、一位数值比较器 二、多位数值比较器 比较原则: 1. 先从高位比起,高位大的数值一定大。 2. 若高位相等,则再比较低位数,最终结果由低位的比较结果决定。 请根据这个原则设计一下:每位的比较应包括几个输入、输出? A、B两个多位数的比较: 每个比较环节的功能表 四位集成电路比较器74LS85 例:七位二进制数比较器。(采用两片85) 例:设计三个四位数的比较器,可以对A、B、C进行比较,能判断: (1) 三个数是否相等。 (2) 若不相等,A数是最大还是最小。 比较原则: 先将A与B比较,然后A与C比较,若A=B A=C,则A=B=C;若A>B A>C,则A最大;若A<B A<C,则A最小。 可以用两片74LS85实现。 §3.4 几种常用的中规模组件 1. 数据选择器 从一组数据中选择一路信号进行传输的电路,称为数据选择器。 数据选择器类似一个多投开关。选择哪一路信号由相应的一组控制信号控制。 一位数据选择器:从n个数据中选择一路传输。 m位数据选择器:从m组数据中各选择一路传输。 四选一集成数据选择器74LS153 八选一集成数据选择器74LS151 例:用两片74LS151构成十六选一数据选择器 §3.5 利用中规模组件设计组合电路 中规模组件都是为了实现专门的逻辑功能而设计,但是通过适当的连接,可以实现一般的逻辑功能。 用中规模组件设计逻辑电路,可以减少连线、提高可靠性。 下面介绍用选择器和译码器设计组合逻辑电路的方法。 一、用数据选择器设计逻辑电路 例:利用四选一选择器实现如下逻辑函数。 接线图 例2:用2-4线译码器产生一组多输出函数。 2-4译码器 接线图 |
