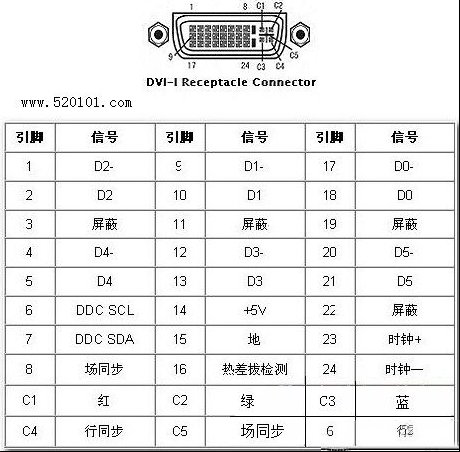

| 概述：DVI接口在数字家用电器，比如LCD、DLP及PDP等产品的广泛应用，传统的VGA模拟信号不适应发展的需要，很多应用中会被DVI数字信号（Digital visual interface）所取代。在模拟显示方式中，R.G.B信号在显卡中经过D/A转换成模拟信号，传输后进入显示器，经处理后驱动R.G.B电子枪，显示到荧光屏上，整个过程是模拟的。而数字显示方式不同，模拟的R.G.B信号到达显示设备后（LCD 或DLP，PDP等）经过A/D处理，转换为数字信号，随后由数字信号控制液晶板透射或反射光线或DMD晶片反射光线或由等离子体反光，达到显示的效果。在这个过程中明显地存在一个由数字→模拟→数字的转换过程，信号损失较大，并且会存在诸如拖尾，模糊，重影等问题。而当今的设备中，带有数字接口的计算机显卡已经相当普遍，甚至笔记本电脑也配备了DVI接口，而且大部分显示图形处理器上都带有甚至只带有数字信号接口，显示设备中也是越来越多的设备带有数字信号接口，因此数字→数字方式的应用已经成熟。DVI信号作为一种新的媒体，其应用越来越广，下面主要介绍DVI一些定义及标准。 DVI的接口定义 DVI-D接口如下图  DVI-I接口如下图  C1 = Analog Red 模拟视频信号 三基色信号线中的红 C2 = Analog Green 模拟视频信号 三基色信号线中的绿 C3 = Analog Blue 模拟视频信号 三基色信号线中的蓝 C4 = Analog H （ Horizontal ）sync 模拟视频信号（水平扫描）行同步信号 C5 = Analog Ground 模拟视频信号 地线 8 = Analog V（ Vertical ）sync模拟视频信号(垂直扫描) 场同步信号（ 在DVI-D中，8是No Connect就是空脚，什么也没有连接 ） DVI定义了DVI-I（Integrated）和DVI-D(Digital)两种接口，从接口定义上可以看出，DVI-I实际上是在DVI-D的基础上增加了模拟接口。DVI原理上是将经过处理的待显示R.G.B数字信号与H.V信号进行组合编码，每个像素点按10hit的数字信号进行并→串转换，把编码后的R.G.B数字流与像素时钟等4个信号按照T.M.D.S.方式进行传输，其每路码流速率为原像素点时钟的10倍，以1024×768×70的分辨率为例，码流时钟为70MHz×10,折合为0.7GHZ。一般DVI1.0的码流在0.24GHZ到1.65GHZ之间。 DIV接口标准 DVI有DVI1.0和DVI2.0两种标准，其中DVI1.0仅用了其中的一组信号传输信道，传输图像的最高像素时钟为165M，信道中的最高信号传输码流为1.65GHz。DVI2.0则用了全部的两组信号传输信道，传输图像的最高像素时钟为330M，每组信道中的最高信号传输码流也为1.65GHz。 |
