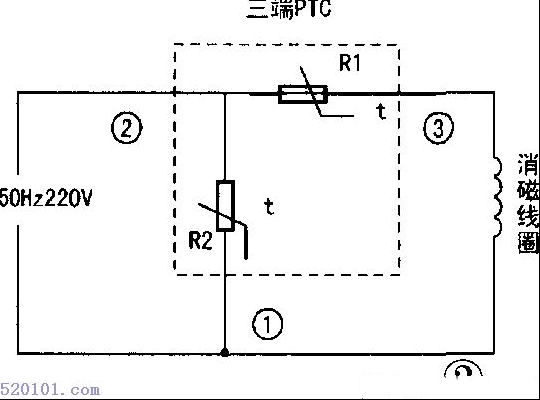

| 彩电CRT的荫罩板被外界强磁场磁化后会影响彩电的色纯度和会聚性能，形成令人讨厌的荧屏色斑。为消除这种色斑，彩电内部都设置有自动消磁电路。最基本的消磁电路由套在CRT玻壳锥部的消磁线圈串联二端直热式阶跃型PTC(正温度系数)消磁热敏电阻构成。这种温度系数极高的PTC元件具有优异的时间一电流特性和温度一 电阻特性，每次开机瞬间，消磁线圈中高达20Ap—p的起始电流将产生500AT(安匝)左右且逐渐衰减的交变磁场，消除CRT周围铁件上的剩磁。二端PTC启动后30s的残余电流有效值降至10mA以下，有时消磁效果还不能令人满意。消磁结束后消磁线圈中还会有50Hz交变的残余电流通过，产生的交变磁场虽然微弱，但还是容易造成CRT荧屏上微弱的干扰频闪。为改善这类不足，彩电消磁又用上了三端PTC。  三端PTC增添了一片与二端PTC性能和功能截然不同 的低温度系数PTC元件。两片温度系数不同的PTC元件紧密相靠，构成三端PTC。其结构如图1所示，图2是应用原理图。高温度系数的R1与低温度系数的R2元件的两端平面涂敷导电银层，背靠金属电极2，利用金属簧片1和3的弹性紧密夹持成为一体。其中，起消磁作用的的二端PTC完全相同。并联接入交流电网的R2主要起辅助作用——加热R1，使R1快速升温，这样可大大缩短整个消磁周期，有利于辅助维持R1的高阻更加恒定，确保残余电流更小更稳定。优质的三端PTc消磁效果极为理想。  |
