直流变频空调存储器电路及传感器电路浅析

电脑维修

一、存储器电路

存储器是主控芯片CPU的数据库，为CPU工作时提供所需的各种数据和参数。

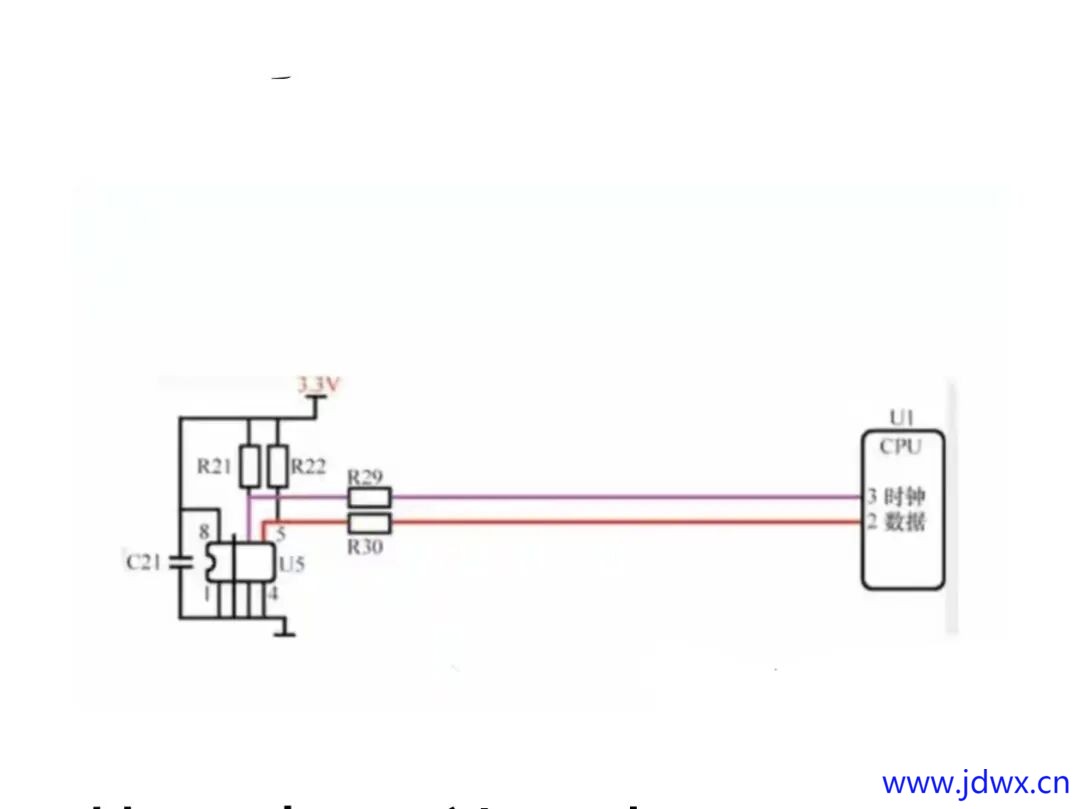

如图示

从图中可以看出

U5为存储器，U1为主控芯片CPU

它们之间数据的传输是通过Ⅰ2C总线控制的，一共由两条传输线组成:

时钟线SCL:从存储器6脚到CPU的3脚

传输方式是单向的，只能是CPU将时钟信号传输给存储器。

数据线SDA:从存储器的5脚到CPU的2脚

传输方式是双向的，数据可以从CPU传输到存储器进行储存，也可以从存储器取出送到CPU去控制空调工作状态。

R21、R22是上拉电阻:

由于l2C总线是典型的开漏输出，因此输出总线上都应用上拉电阻R21、R22，以维持总线高电平状态。

R29、R30为限流电阻:

通常为小阻值电阻(33Ω~100Ω)，通过它抑制振铃信号、限制电流过大损坏CPU。

存储器常用型号:93C46、24C01、24C02、24C04、24C08等。

存储器一般很难损坏，常发故障为数据丢失或数据取不出来。比如能开机不制冷，风速不能调节导致报存储器故障代码。

存储器检修通常用代换法进行，万用表很难检出，除非击穿短路故障。

二、传感器电路

直流变频空调室外机传感器有以下几种:

①室外环温传感器

它固定在冷凝器进风面，给CPU传递的是环境温度信息。

在制冷或制热时决定室外风机的转速。

在单独制热时与室外管温传感器信息结合，CPU判断外机除霜时机。

②室外管温传感器

它安装在冷凝器的管壁上，检冷凝器的温度。

在制冷时，判断冷凝器过载。当管温≥70度时，停机，≤50度时又重启。

在制热时检测除霜温度。

它固定在压缩排气管上，检测室外冷凝器温度。

在制冷时，当排气管温度≥70度时，压缩机停机。≤50度时，3分钟后又自动开机。

在制热模式，与环温传感器结合，检测温度使空调进入除霜或退出除霜状况。

③压缩机排气传感器

它固定在空调压缩机排气管上，检测排气管温度。若过高，≥115度时，压缩机停机，≤90度时，压缩机又启动。

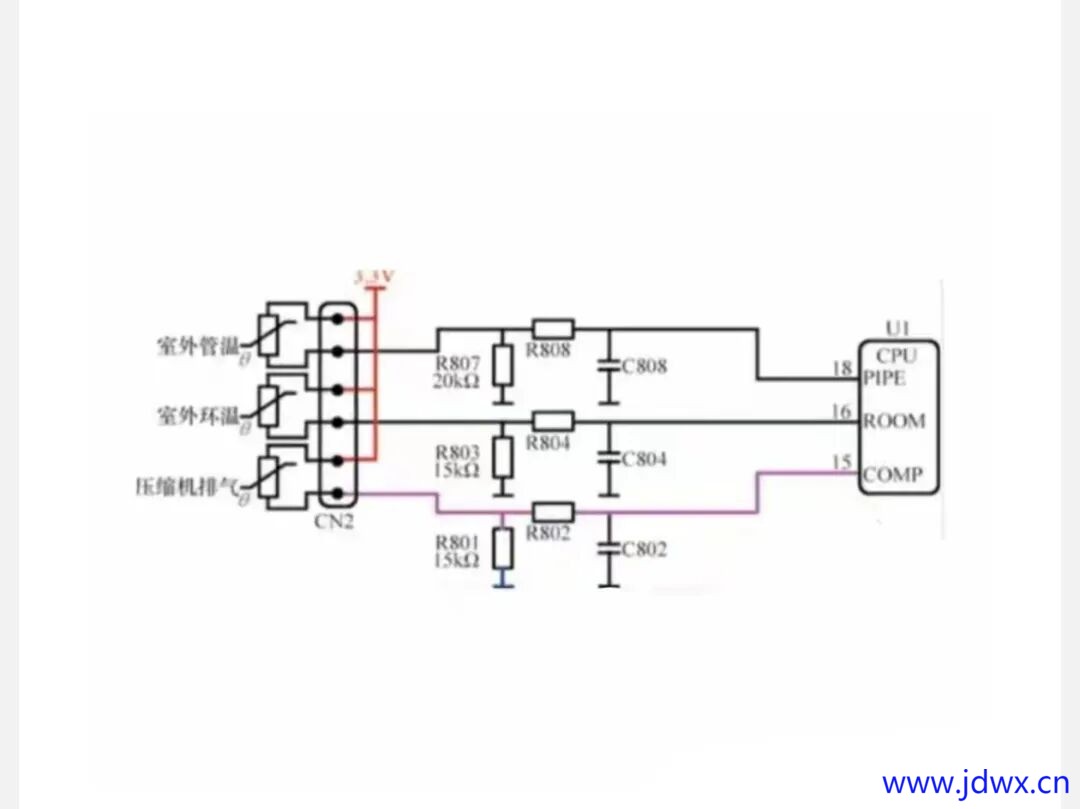

如图示

U1为室外主控芯片CPU，
RT1室外管温传感器，与电阻R807分压，形成的采样电压，再经由R808、C808构成的低通滤波器滤波后，通过18脚送到CPU内的AD转换电路。

RT2为室外环温传感器，与R803分压形成的采样电压，再通过R804、C804构成的低通滤波器滤波，通过16脚送入CPU内的AD转换电路。

RT3为压缩机排气管温度检测传感器，与电阻R801分压形成的采样电压，再通过R802、C802构成的低通滤波器滤波，由15脚送入CPU内部的AD转换电路。

CPU通过内部AD转换电路，将采集的模拟信号转换为数字信号，再去控制空调工作状态。
