智能电饭煲是一个集成了微处理器、多种传感器和精密控制电路的现代化厨房电器。它的功能电路远比传统机械式电饭煲复杂。

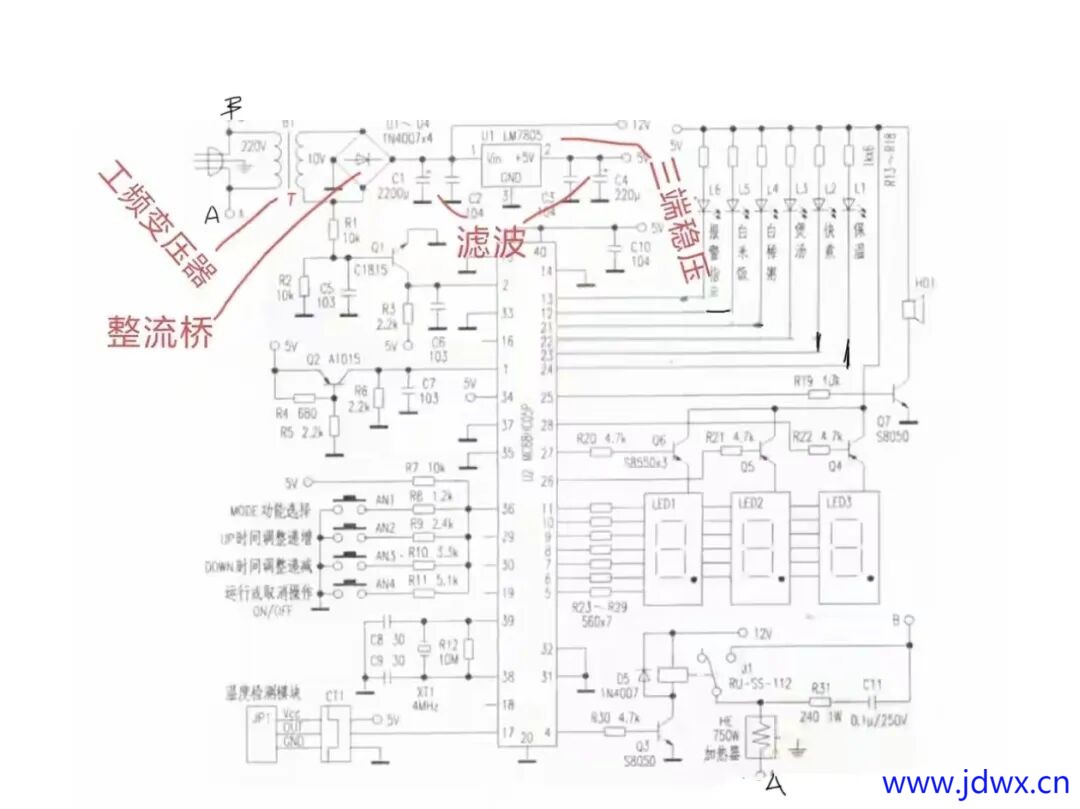

如图示

我们可以将其分解为以下几个核心功能电路模块：

一、主控电路（大脑）

这是智能电饭煲的“大脑”，核心是一个微控制器(MCU)。

它要正常工作需要三个工作条件:

①供电

它由电源电路产生的+5V电压，由电容C10滤除干扰信号送入主控芯片供电脚。

②复位信号

由三极管Q2、R4、R5、R6以及电容C7构成。

开机时复位电路工作，给芯片复位脚一个低电平复位信号。

③时钟信号

由石英XT1、电容C8、C9及R12构成电容三点式时钟电路，给芯片提供稳定的时钟信号。

如图示

该主控电路有以下功能：
①接收指令：

处理用户通过按键或触摸屏发出的指令（如煮饭、煲汤、预约等）。

②运行程序：

内部存储了针对不同烹饪模式（精煮、快煮、粥、蛋糕等）的预设温度-时间曲线程序。

③逻辑判断：

根据传感器反馈的数据，实时调整加热策略。例如，在煮饭过程中，检测到米水沸腾后，会切换到“焖饭”阶段。

④驱动输出：

控制继电器、固态继电器或可控硅，以精确控制加热器的通断和功率。

二、电源电路（能量供给）

负责将市电（220V AC）转换为各电路模块所需的低压直流电+12v、+5v。

电饭煲电源电路结构有几种:

①阻容降压电源

②线性稳压电源

③开关电源

在本机中采用线性稳压电源电路

如图示

组成部分：

①通过变压器T：将高压交流电降压。

②整流桥：由四个二极管D1～D4组成，将交流电转换为脉动直流电。

滤波电容C1、C2：平滑直流电，减少纹波及高频干扰。从而形成稳定直流电+12V，供继电器等电路使用。

三端稳压芯片（如7805）：输出稳定的+5V、直流电压，为微处理器、传感器和显示模块供电。

三、加热控制电路

在电饭中通常有二种电路结构:

①继电器开关控制：

由主控MCU发出信号，控制继电器的通断，从而控制底部加热盘或环绕加热丝的供电。这种方式是简单的“开/关”控制。

②可控硅相位控制：

在更高级的电饭煲（尤其是IH电饭煲）中，使用可控硅或IGBT。通过改变交流电每个波形周期的导通角，可以实现对加热功率的无级连续调节，实现更精准的温度控制。

在本机中采用继电器控制加热。

如图示



MCU④脚输出加热信号，通过R30限流，驱动三极管Q3导通，给继电器J1线圈供电，触点闭合，给电饭煲加热盘通上220V交流电开始加热。

四、传感器电路

这是电饭煲的“眼睛”和“耳朵”，负责收集内部环境信息。

恨据电饭煲不同，电路结构可分为以下几种:

① 温度传感器：

底部热敏电阻：

安装在锅底，监测内锅底部的温度，是控制加热过程的核心传感器。

上盖热敏电阻：

监测蒸汽温度，用于判断米饭是否沸腾、防止溢锅，并在焖饭阶段监测温度变化。

在该机中通过温度检测模块检测

如图示

以下几种，普通电饭煲一般不配备:

室温热敏电阻：

检测环境温度，用于对烹饪时间进行补偿（例如，冬天和夏天煮饭时间微调）。

②压力传感器（仅限压力IH电饭煲或电压力锅）：

实时监测内锅内部的压力，配合主控MCU实现精准的加压/减压控制，从而提升水的沸点，使米饭在更高温度下糊化，口感更佳。

③电流/电压检测电路（主要用于IH电饭煲）：

监测通过IH线圈的电流，确保系统工作在安全状态，并实现精确的功率控制。

五、键控电路及功能显示电路

用户指令信号输入电路，以及功能状指示电路。

①键控输入电路：

有两种:

A、通过按键矩阵输入

B、通过电容式触摸按键输入

将用户的指令转换为电信号传递给主控MCU。

该机采用按键矩阵方式输入。

②输出显示电路

也有几种:

1、数码管显示：

显示时间、模式等基本信息。

本机采用三位数码管显示。

如图示

2、LCD/LED点阵屏：

显示更丰富的图文信息，如剩余时间、当前烹饪阶段等。

3、功能状态指示灯：

用不同颜色LED指示工作状态，如红灯表示工作状态，黄灯表示保温状态。灯闪表示待机状态。

六、时钟与预约电路（计时器）

功能：提供一个精确的实时时钟，用于实现预约功能和烹饪计时。即使主电源断开，通常也有一颗备用电池（如纽扣电池）为时钟电路供电，防止时间信息丢失。

七、市电过零检测电路

有的电饭煲还有过零检测电路，在本机也有。

如图示

该电路由NPN型三极管Q1、电阻R1、R2、R3、电容C5、C6构成。

通过该市电过零检测电路，给主控芯片一个过零信号，使主控芯片获得精准时基信号用以计时等。以及市电过零附近驱动继电器动作，减少触点动作时大电流对触点的冲击损坏，延长继电器使用寿命。

八、此外高档智能电饭煲还有通信接口电路（可选，用于智能联网）

在支持Wi-Fi或蓝牙的物联网智能电饭煲中，会增加：

Wi-Fi/蓝牙模块：通过家庭无线网络与用户的手机App连接，实现远程控制、菜谱推送、状态监控等
