VK2C21G ，COG邦贴玻璃屏，VK液晶驱动段码LCD显示驱动芯片高抗干扰/高抗噪

苹果123

型号:VK2C21G

品牌：永嘉微电/VINKA

封装形式：

COG（绑定玻璃用）

KPP2698

VK2C21G概述：

       VK2C21G是一个点阵式存储映射的LCD驱动器，可支持最大80点（20SEGx4COM）或者最大128点（16SEGx8COM）的LCD屏。单片机可通过I2C接口配置显示参数和读写显示数据，也可通过指令进入省电模式。其高抗干扰，低功耗的特性适用于水电气表以及工控仪表类应用。

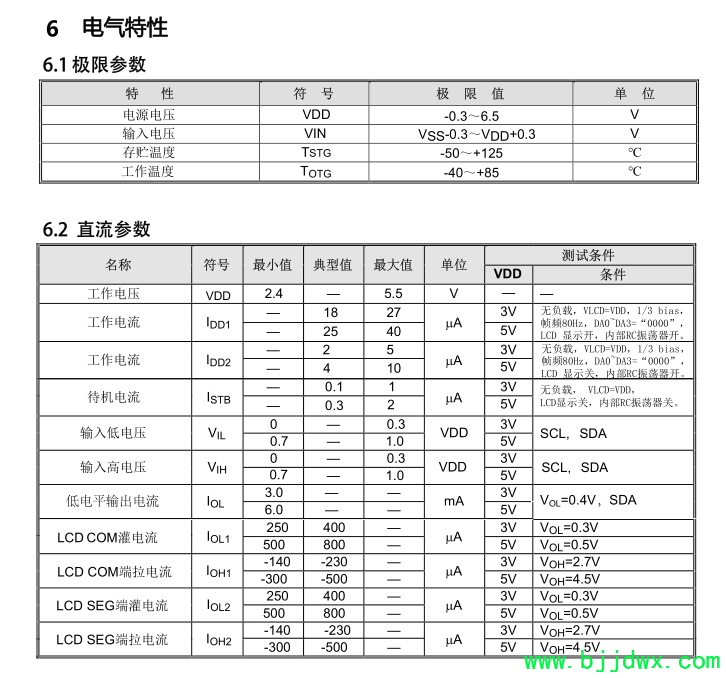

特点：

• 工作电压 2.4-5.5V

• 内置32 kHz RC振荡器

• 偏置电压（BIAS）可配置为1/3、1/4

• COM周期（DUTY）可配置为1/4、1/8

• 内置显示RAM为20x4位、16x8位

• 帧频可配置为80Hz、160Hz

• 省电模式（通过关显示和关振荡器进入）

• I2C通信接口

• 显示模式20x4、16x8

• 3种显示整体闪烁频率

• 软件配置LCD显示参数

• 读写显示数据地址自动加1

&#8226; VLCD脚提供LCD驱动电压源（<VDD）

&#8226; 内置16级LCD驱动电压调整电路

&#8226; 内置上电复位电路(POR)

&#8226; 低功耗、高抗干扰

&#8226; 封装

DICE(邦定COB)/COG（绑定玻璃用）

型号:VK1C21G

品牌：永嘉微电/VINKA

封装形式：

COG（绑定玻璃用）

VK1C21G概述：

       VK1C21G是一个点阵式存储映射的LCD驱动器，可支持最大128点（32SEGx4COM）的LCD屏，也支持2COM和3COM的LCD屏。单片机可通过3/4个通信脚配置显示参数和发送显示数据，也可通过指令进入省电模式。具备高抗干扰，显示效果好，静电耐压高等优良特性，可替代市面上大部分LCD驱动芯片。

特点：

&#8226; 工作电压 2.4-5.2V

&#8226; 内置256 kHz RC振荡器（上电默认）

&#8226; 可外接32.768kHz晶体振荡器（OSCO,OSCI）

&#8226; 可外接时钟源（OSCI）

&#8226; 偏置电压（BIAS）可配置为1/2、1/3

&#8226; COM周期（DUTY）可配置为1/2、1/3、1/4

&#8226; 内置显示RAM为32x4位

&#8226; 帧频为80Hz

&#8226; 蜂鸣器频率可配置为2kHz、4kHz

&#8226; 省电模式（通过关显示和关振荡器进入）

&#8226; 时基和看门狗共用1个时钟源，可配置8种频率

&#8226; 时基或看门狗溢出信号输出脚为/IRQ脚 (开漏)

&#8226; 3/4线串行接口

&#8226; 软件配置LCD显示参数

&#8226; 写命令和读写数据2种命令格式

&#8226; 读写显示数据地址自动加1

&#8226; 3种显示数据的访问方式

&#8226; 高抗干扰

&#8226; VLCD脚提供LCD驱动电压（<VDD）

&#8226; 封装

DICE

COG

高抗干扰LCD驱动IC
IC型号	电源电压	最大SEG x COM	LCD电压	偏置电压	占空比	通讯接口	封装
VK1C21A	2.4V～5.2V	32×4	≤VDD	1/2,1/3	1/2,1/3,1/4	3线/4线	SSOP48
VK1C21B	2.4V～5.2V	32×4	≤VDD	1/2,1/3	1/2,1/3,1/4	3线/4线	LQFP48
VK1C21C	2.4V～5.2V	32×4	≤VDD	1/2,1/3	1/2,1/3,1/4	3线	LQFP44
VK1C21D	2.4V～5.2V	18×4	≤VDD	1/2,1/3	1/2,1/3,1/4	3线	SOP28
VK1C21DA	2.4V～5.2V	18×4	≤VDD	1/2,1/3	1/2,1/3,1/4	3线	SSOP28
VK1C21E	2.4V～5.2V	14×4	≤VDD	1/2,1/3	1/2,1/3,1/4	3线	SOP24
VK1C21EA	2.4V～5.2V	14×4	≤VDD	1/2,1/3	1/2,1/3,1/4	3线	SSOP24
VK2C21A	2.4V～5.5V	20×4,16×8	≤VDD	1/3,1/4	1/4,1/8	I2C	SOP-28
VK2C21AA	2.4V～5.5V	20×4,16×8	≤VDD	1/3,1/4	1/4,1/8	I2C	SSOP28
VK2C21B	2.4V～5.5V	16×4,12×8	≤VDD	1/3,1/4	1/4,1/8	I2C	SOP-24
VK2C21BA	2.4V～5.5V	16×4,12×8	≤VDD	1/3,1/4	1/4,1/8	I2C	SSOP24
VK2C21C	2.4V～5.5V	12×4,8×8	≤VDD	1/3,1/4	1/4,1/8	I2C	SOP-20
VK2C21D	2.4V～5.5V	8×4,4×8	≤VDD	1/3,1/4	1/4,1/8	I2C	NSOP-16
VK2C22A	2.4V～5.5V	44×4	≤VDD	1/2，1/3	1/4	I2C	LQFP-52
VK2C22B	2.4V～5.5V	40×4	≤VDD	1/2，1/3	1/4	I2C	LQFP-48
VK2C23A	2.4V～5.5V	56×4,52×8	2.4V～5.5V	1/3,1/4	1/4,1/8	I2C	LQFP-64
VK2C23B	2.4V～5.5V	36×8	2.4V～5.5V	1/3,1/4	1/8	I2C	LQFP-48
VK2C24A	2.4V～5.5V	72×4,68×8	2.4V～5.5V	1/3,1/4,1/5	1/4,1/8,1/16	I2C	LQFP-80
		60×16
VK2C24B	2.4V～5.5V	56×4,52×8	2.4V～5.5V	1/3,1/4,1/5	1/4,1/8,1/16	I2C	LQFP-64
		44×16
VK1C21G	2.4V～5.2V	32×4	≤VDD	1/2,1/3	1/2,1/3,1/4	3线/4线	COG
VK2C21G	2.4V～5.5V	20×4,16×8	≤VDD	1/3,1/4	1/4,1/8	I2C	COG
VK2C22G	2.4V～5.5V	44×4	≤VDD	1/2，1/3	1/4	I2C	COG
VK2C23G	2.4V～5.5V	36×8	2.4V～5.5V	1/3,1/4	1/4,1/8	I2C	COG
VK2C24G	2.4V～5.5V	72×4,68×8,60×16	2.4V～5.5V	1/3,1/4,1/5	1/4,1/8,1/16	I2C	COG

超低功耗LCD驱动IC
IC型号	电源电压	最大SEG x COM	LCD电压	偏置电压	占空比	内置OSC	通讯接口	封装
VKL060	2.5V～5.5V	15×4	≤VDD	1/2,1/3	1/4	√	I2C	SSOP-24
VKL076	2.5V～5.5V	19×4	≤VDD	1/2,1/3	1/4	√	I2C	SSOP28
VKL128	2.5V～5.5V	32×4	≤VDD	1/2,1/3	1/4	√	I2C	LQFP-44
VKL144A	2.5V～5.5V	36×4	≤VDD	1/2,1/3	1/4	√	I2C	TSSOP-48
VKL144B	2.5V～5.5V	36×4	≤VDD	1/2,1/3	1/4	√	I2C	QFN-48L
静态显示LCD驱动IC
IC型号	电源电压	最大SEG x COM	LCD电压	偏置电压	占空比	内置OSC	通讯接口	封装
VKS118	2.4V～5.2V	118×2	≤VDD	--	1	√	4线	LQFP-128
VKS232	2.4V～5.2V	116×2	≤VDD	1/1,1/2	1	√	4线	LQFP-128
