永嘉原厂 VK2C21高抗干扰 低功耗LCD液晶显示驱动IC，适用于水表，气表，热能表

苹果123

产品型号：VK2C21A/B/C/D

产品品牌：永嘉微电/VINKA

封装形式：SOP28/24/20/16

可定制裸片：DICE(COB邦定片)；COG(邦定玻璃用)

产品年份：新年份

原厂直销，工程服务，技术支持，价格最具优势！

VK2C21A/B/C/D概述：
VK2C21是一个点阵式存储映射的LCD驱动器，可支持最大80点（20SEGx4COM）或者最大128点（16SEGx8COM）的LCD屏。单片机可通过I2C接口配置显示参数和读写显示数据，也可通过指令进入省电模式。其高抗干扰，低功耗的特性适用于水电气表以及工控仪表类产品。

VK2C21A SOP28：16SEG×8COM或20SEG×4COM 点阵
VK2C21B  SOP24：12SEG×8COM或16SEG×4COM点阵
VK2C21C  SOP20：8SEG×8COM或12SEG×4COM  点阵
VK2C21D  NSOP16：4SEG×8COM或8SEG×4COM  点阵

特点：

★  工作电压 2.4-5.5V

★  内置32 kHz RC振荡器

★  偏置电压（BIAS）可配置为1/3、1/4

★  COM周期（DUTY）可配置为1/4、1/8

★  内置显示RAM为20x4位、16x8位

★  帧频可配置为80Hz、160Hz

★  省电模式（通过关显示和关振荡器进入）

★  I2C通信接口

★  显示模式20x4、16x8

★  3种显示整体闪烁频率

★  软件配置LCD显示参数

★  读写显示数据地址自动加1

★  VLCD脚提供LCD驱动电压源（<VDD）

★  内置16级LCD驱动电压调整电路

★  内置上电复位电路(POR)

★  低功耗、高抗干扰

LCD/LED液晶控制器及驱动器系列芯片简介如下：
RAM映射LCD控制器和驱动器系列：
VK1024B  2.4V～5.2V  6seg*4com  6*3   6*2           偏置电压1/2 1/3   S0P-16
VK1056B  2.4V～5.2V   14seg*4com14*3  14*2             偏置电压1/2 1/3   SOP-24/SSOP-24
VK1072B  2.4V～5.2V   18seg*4com18*3  18*2             偏置电压1/2 1/3  SOP-28
VK1072C  2.4V～5.2V  18seg*4com  18*3  18*2           偏置电压1/2 1/3   SOP-28
VK1088B  2.4V～5.2V  22seg*4com  22*3               偏置电压1/2 1/3   QFN-32L（4MM*4MM）
VK0192   2.4V～5.2V  24seg*8com         偏置电压1/4     LQFP-44
VK0256   2.4V～5.2V  32seg*8com         偏置电压1/4     QFP-64
VK0256B  2.4V～5.2V  32seg*8com         偏置电压1/4      LQFP-64
VK0256C  2.4V～5.2V  32seg*8com         偏置电压1/4     LQFP-52
VK1621 2.4V～5.2V  32*4 32*3 32*2            偏置电压1/2 1/3   LQFP44/48/SSOP48/SKY28/DICE裸片
VK1622  2.7V～5.5V   32seg*8com            偏置电压1/4     LQFP44/48/52/64/QFP64/DICE裸片
VK1623  2.4V～5.2V   48seg*8com             偏置电压1/4    LQFP-100/QFP-100/DICE裸片
VK1625    2.4V～5.2V  64seg*8com         偏置电压1/4   LQFP-100/QFP-100/DICE
VK1626    2.4V～5.2V  48seg*16com         偏置电压1/5   LQFP-100/QFP-100/DICE
(永嘉微电/VINKA原厂，工程服务技术支持，主营LCD驱动IC； LED驱动IC； 触摸IC； LDO稳压IC； 水位检测IC)

高抗干扰LCD液晶控制器及驱动系列:
VK2C21A  2.4～5.5V  20seg*4com16*8         偏置电压1/31/4   I2C通讯接口    SOP-28
VK2C21B  2.4～5.5V  16seg*4com12*8         偏置电压1/31/4   I2C通讯接口    SOP-24
VK2C21C  2.4～5.5V  12seg*4com8*8          偏置电压1/31/4   I2C通讯接口    SOP-20
VK2C21D  2.4～5.5V  8seg*4com  4*8        偏置电压1/31/4   I2C通讯接口    SOP-16
VK2C22A  2.4～5.5V 44seg*4com             偏置电压1/2 1/3   I2C通讯接口    LQFP-52
VK2C22B  2.4～5.5V  40seg*4com           偏置电压1/21/3   I2C通讯接口    LQFP-48
VK2C23A  2.4～5.5V  56seg*4com52*8         偏置电压1/31/4   I2C通讯接口    LQFP-64
VK2C23B  2.4～5.5V  36seg*8com           偏置电压1/31/4  I2C通讯接口    LQFP-48
VK2C24   2.4～5.5V  72seg*4com 68*860*16     偏置电压1/3 1/4 1/5  I2C通讯接口  LQFP-80

超低功耗LCD液晶控制器及驱动系列:
VKL060   2.5～5.5V  15seg*4com           偏置电压1/2 1/3   I2C通讯接口   SSOP-24
VKL128   2.5～5.5V  32seg*4com           偏置电压1/2 1/3   I2C通讯接口   LQFP-44
VKL144A  2.5～5.5V  36seg*4com           偏置电压1/2 1/3   I2C通讯接口   TSSOP-48
VKL144B  2.5～5.5V  36seg*4com          偏置电压1/2 1/3   I2C通讯接口   QFN48L (6MM*6MM)

静态显示LCD液晶控制器及驱动系列：
VKS118   2.4～5.2V  118seg*2com           偏置电压 --       4线通讯接口   LQFP-128
VKS232   2.4～5.2V  116seg*2com           偏置电压1/1 1/2   4线通讯接口   LQFP-128
VK2C21_V1.3-CN规格书.pdf (8.8 MB, 下载次数: 0)

2023-2-18 14:54 上传

点击文件名下载附件

VK2C21_V1.3-EN.pdf (1.96 MB, 下载次数: 0)

2023-2-18 14:54 上传

点击文件名下载附件

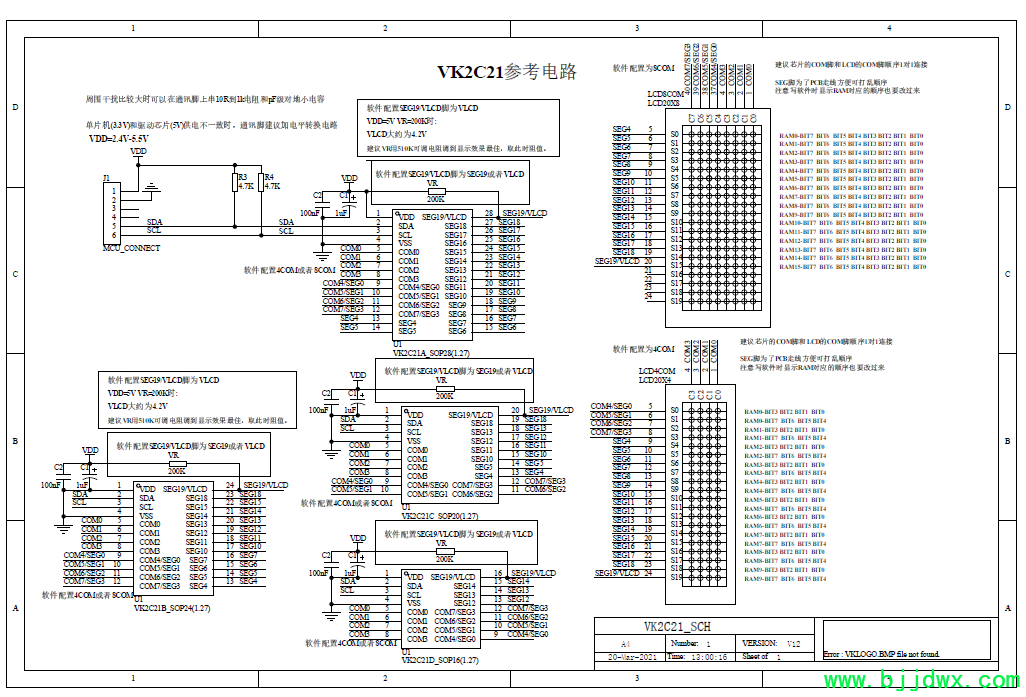

VK2C21参考电路.pdf (286.7 KB, 下载次数: 0)

2023-2-18 14:54 上传

点击文件名下载附件

热心助人

谢谢分享。资料官网上有吗？直接给个链接更好。
