VK2C23A/B 低功耗高抗干扰段码LCD控制驱动芯片

芒果DB

VK2C23A/B概述：

VK2C23A/B是一个点阵式存储映射的LCD驱动器，可支持最大224点（56SEGx4COM）或者最大416点（52SEGx8COM）的LCD屏。单片机可通过I2C接口配置显示参数和读写显示数据，也可通过指令进入省电模式。其高抗干扰，低功耗的特性适用于水电气表以及工控仪表类产品。

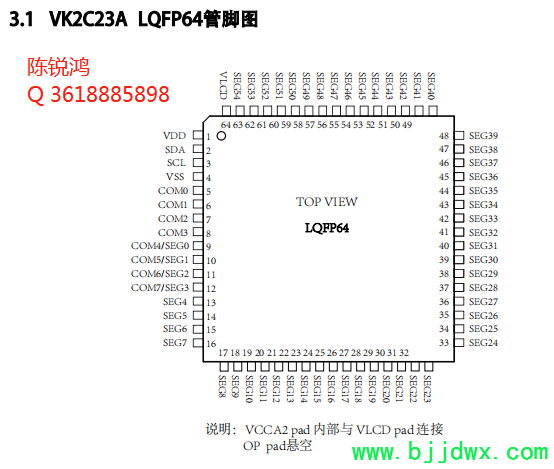

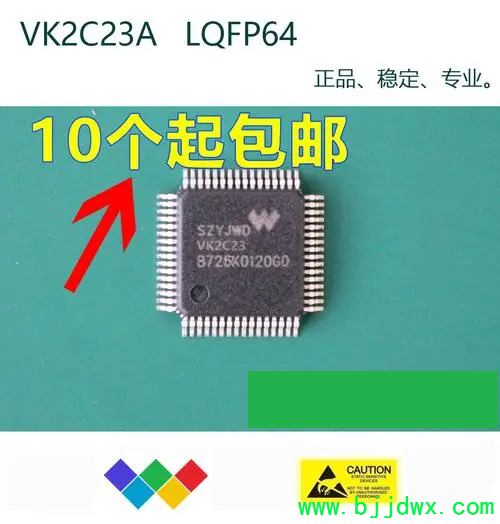

VK2C23A  LQFP64： 56SEG×4COM或52SEG×8COM点阵
VK2C23B  LQFP48： 35SEG×8COM点阵

特点：

★  工作电压 2.4-5.5V

★  内置32 kHz RC振荡器

★  偏置电压（BIAS）可配置为1/3、1/4

★  COM周期（DUTY）可配置为1/4、1/8

★  内置显示RAM为56x4位、52x8位

★  帧频可配置为80Hz、160Hz

★  省电模式（通过关显示和关振荡器进入）

★  I2C通信接口

★  显示模式56x4、52x8

★  3种显示整体闪烁频率

★  软件配置LCD显示参数

★  读写显示数据地址自动加1

★  VLCD脚提供LCD驱动电压源（<5.5V）

★  内置16级LCD驱动电压调整电路

★  内置上电复位电路(POR)

★  低功耗、干扰

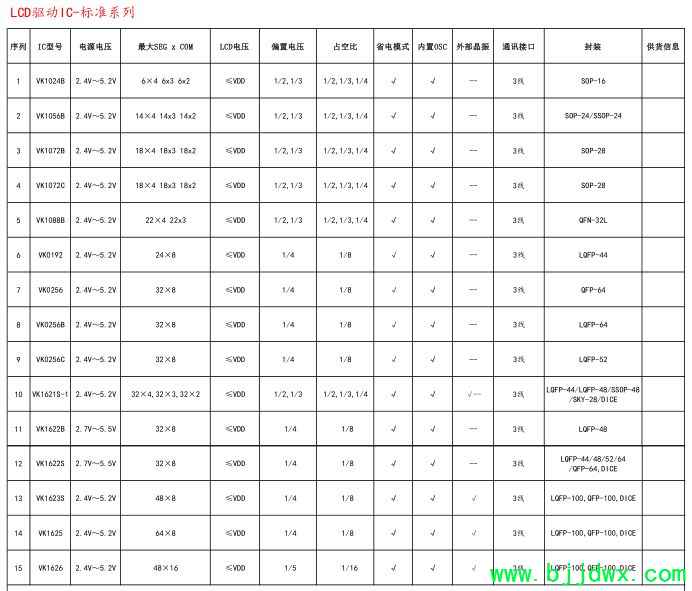

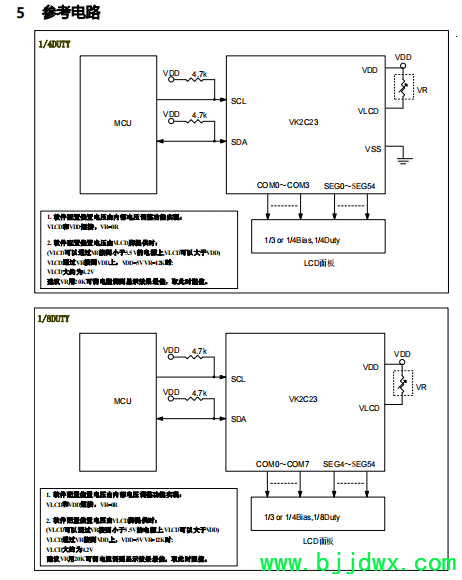

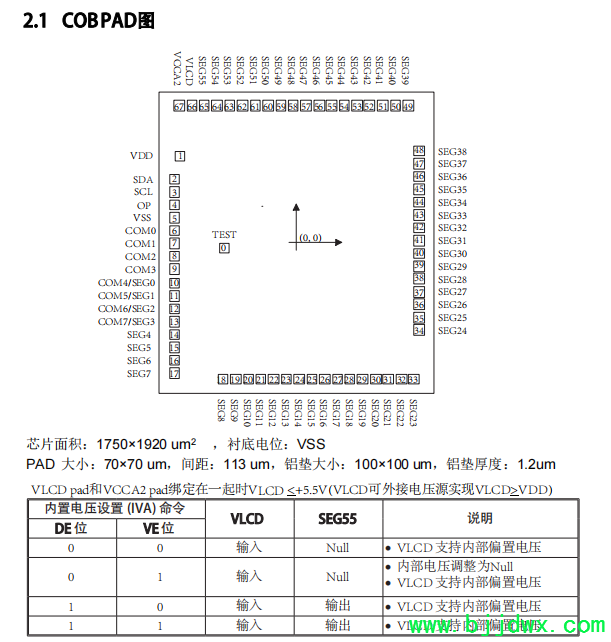

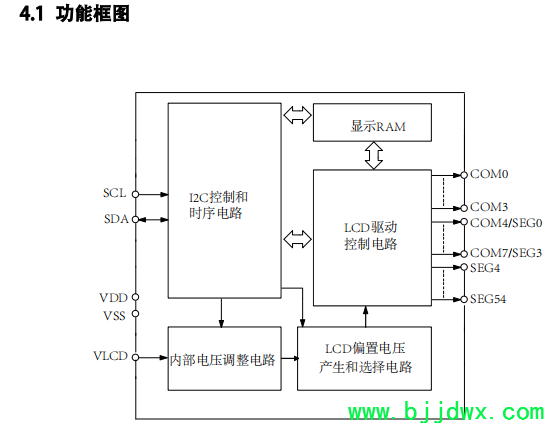

以下大致介绍了 VL2C23A 的管脚/COBPAD/功能/电路图
