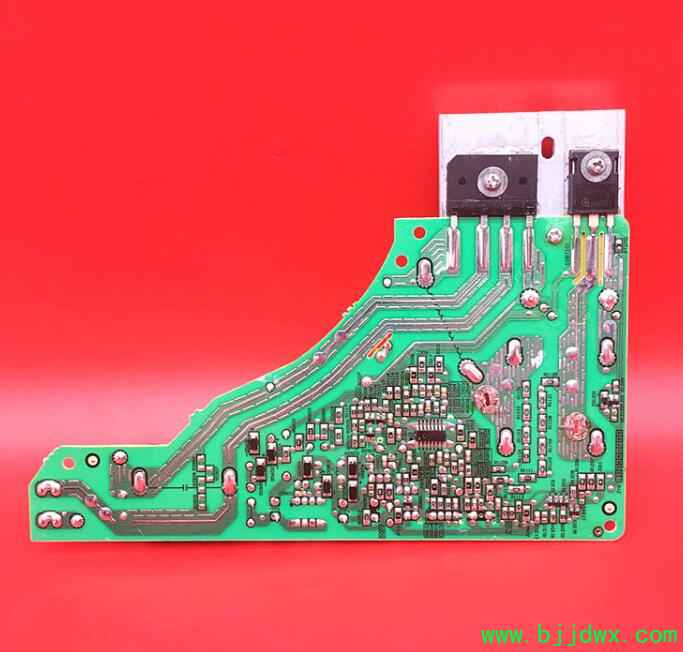

美的电磁炉TM-S1-20B主板图

走正君 · 发表于 2021-12-12 13:08

本帖最后由走正君于 2021-12-12 15:30 编辑

近期比较流行的美的电磁炉RT2160、RT2170返修增多，TM-S1-20B主板目前还没有发现有图纸，于是利用业余时间，把TM-S1-20B主板图给画出来，图中标注大部分都是近期生产的主板的参数，贴片电阻和电容都是吹下来后测量的，应该比较准确，由于各个时期生产的产品有一定的差异，所以维修时应以实际电路为主，由于时间的关系，虽然经过仔细校对，错误难以避免，忘同行批评指正。

TM-S1-20B 适用于的电磁炉型号有：RT2170、RT2167、RT2160、RT2155等。

美的电磁炉主板_TM-S1-20B.pdf (143.83 KB, 下载次数: 35)
