银之优品YH-101型小夜灯电路简单分析

电器维修

银之优品YH-101型小夜灯电路简单分析

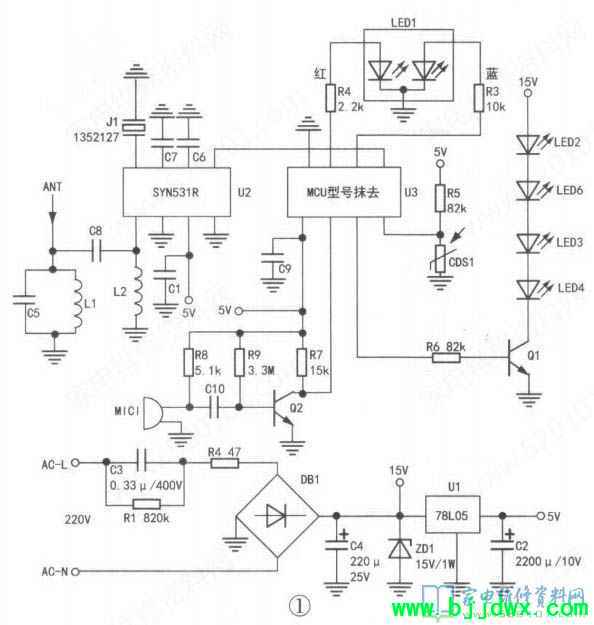

       银之优品YHT01型小夜灯具有遥控功能，其实绘电路如图1所示。遥控器发射的射频遥控信号通过天线接收后送给U2①脚，U2从载波中解调出遥控信号，从U2⑤脚输出，送给U3（MCU型号不详）⑤脚。若遥控开/关灯，U3③脚输出信号控制Q1，使得LED2〜LED4、LED6发光或熄灭。若遥控声控开灯，声音信号经MIC1接收及Q2放大后，送给U3②脚，U3③脚输出高电平，Q1导通。LED2〜LED4、LED6发光。若遥控光控开灯，室内光线经CDS1（光敏电阻）转换为电压，U3④脚电压随光线强弱的变化而变化（室内光线越暗，光敏电阻的阻值越大，④脚电压越高），U3③脚输出高电平，LED2~LED4、LED6发光。LED1的发光颜色指示工作状态：光控时红色，声控时蓝色，定时时紫色。
