DP1.4 to hdmi1080p转接线方案|CS5216替代PS8402A|替代PS8402A原理图

电脑维修

CS5216是一款单端口HDMI转换器方案芯片，它支持交流和直流耦合TMDS信号高达3.0-Gbps的操作与可编程均衡和抖动清洗。它包括2路双模DP电缆适配器寄存器，可用于识别电缆适配器的功能。抖动清除PLL可以更好地满足更高数据速率的HDMI抖动合规性。
CS5216参数特性：
符合VESA双模DisplayPort标准，版本1，用于2路电缆适配器应用

包括所需的2路电缆适配器标识和控制寄存器以及I2C over AUX转换

符合HDMI 1.4b规格，最高3.0Gbps（300MHz TMDS时钟）

支持4K x 2K和1080p立体声3D HDMI格式


CS5216工作模式和输入、输出接口方式：

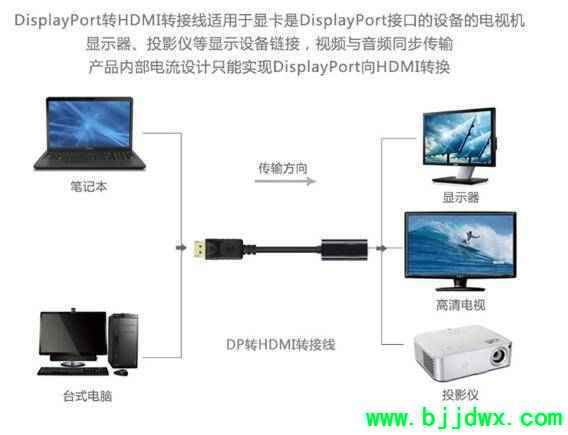

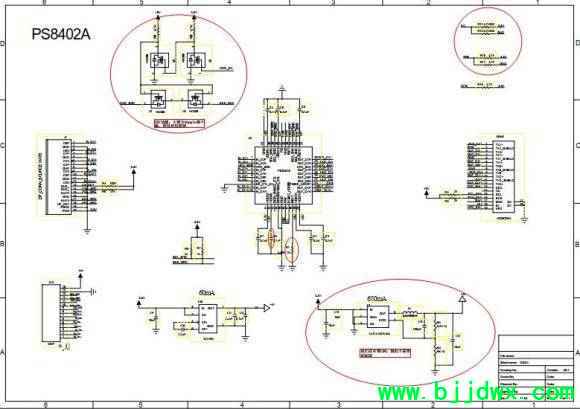

CS5216设计DP1.4转HDMI1080P转接线可以替代PS8402A方案原理图参考：
