G533-6050A3250203-MB-A01(A1)电压阻值图，首发
版号G533-6050A3250203-MB-A01(A1)

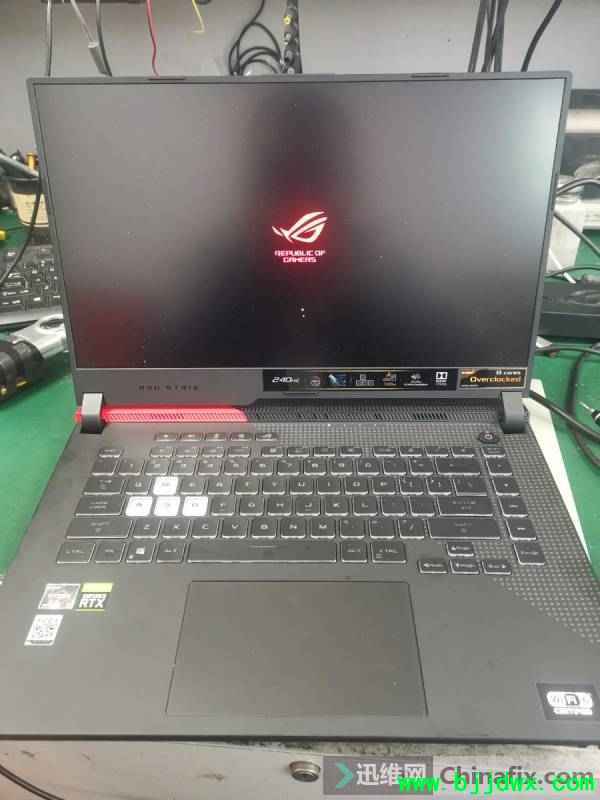

机型G513Q

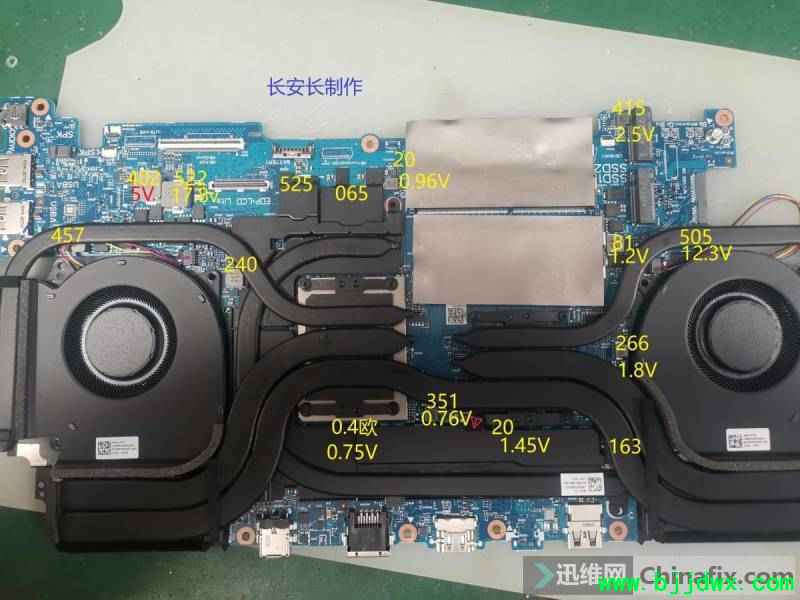

有阻值的地方都有电感，但是部分电感不拆散热器无法测量电压，就没有测
待机状态只测到5V，3V没找到，开机后也没量到，估计散热器挡住了
5V旁边的17.8V 1.2V旁边的12.3V 确定量的是电感后端，应该没错（有错的话下面提出来哦）
