液晶背光LED驱动器BD94121F芯片介绍

电脑维修

概述：BD94121F是商罗姆(ROHM)公司出品的一款使用频率控制LED电流的电流谐振型白光LED驱动器，它可以直接连接到功率因数校正器（PFC），可以使用半桥结构减少外部元件的数量。BD94121F白光LED驱动器具有低功耗的特点，工作电流的典型值为2.3mA，可以满足各类应用的低功耗需要。它的工作电源电压范围为9.0V至18.0V，工作温度范围为-40°C至+85°C。

       BD94121F白光LED驱动器具有多种功能，比如从脉冲到直流的转换功能，通过驱动频率实现电流和电压反馈，通过外部PWM信号实现突发控制，通过外部直流信号实现模拟调光。它们还可以通过STB端子切换到保存模式和FAIL端子（引脚）输出错误信号。这三款芯片集成了多种针对故障条件的保护功能，包括过压保护、IC电源线的欠压检测、LED短路保护和LED开路保护。

       BD94121F采用SOP18封装，封装尺寸大小为11.20mm x 7.80mm x 2.01mm，主要应用于电视、电脑显示器以及LCD背光等领域。BD94121F的6脚为误差放大器输入引脚，用于LED电流反馈，如果你要改小液晶电视灯条电流请关注此引脚。

一、BD94121F功能和特性

·单通道推挽控制
·通过驱动频率的电流和电压反馈
·IC电源线的欠压检测
·输出过压保护
·FAIL端子（引脚）的输出错误信号
·通过STB端子（引脚）切换到保存模式
·通过外部PWM信号的突发控制
·通过外部直流信号的模拟调光
·从脉冲到直流的转换功能
·工作电源电压范围：9.0V至18.0V
·工作电流典型值：2.3mA（BD9412F和BD94121F）、5.0mA(BD94122F)
·工作温度范围：-40°C至+85°C

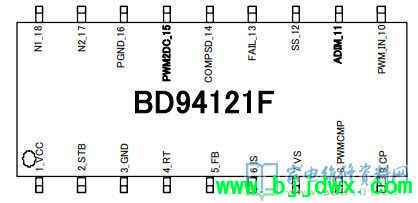

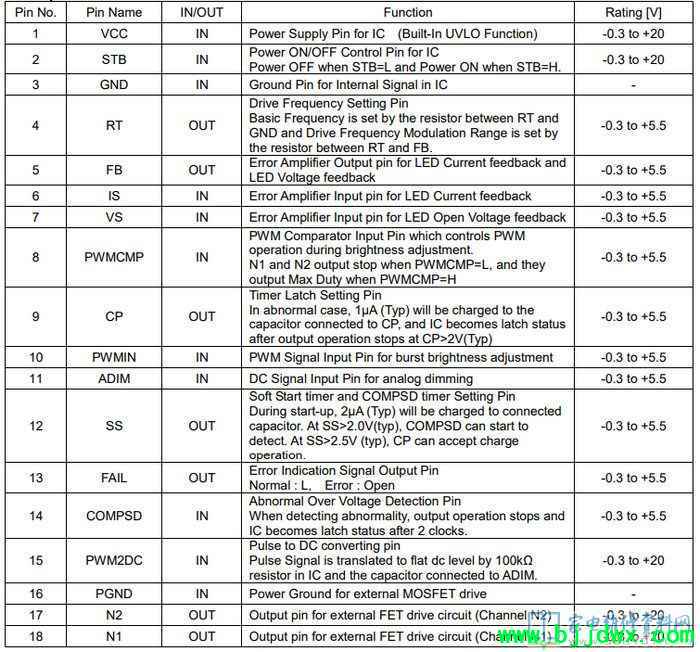

二、BD94121F引脚功能

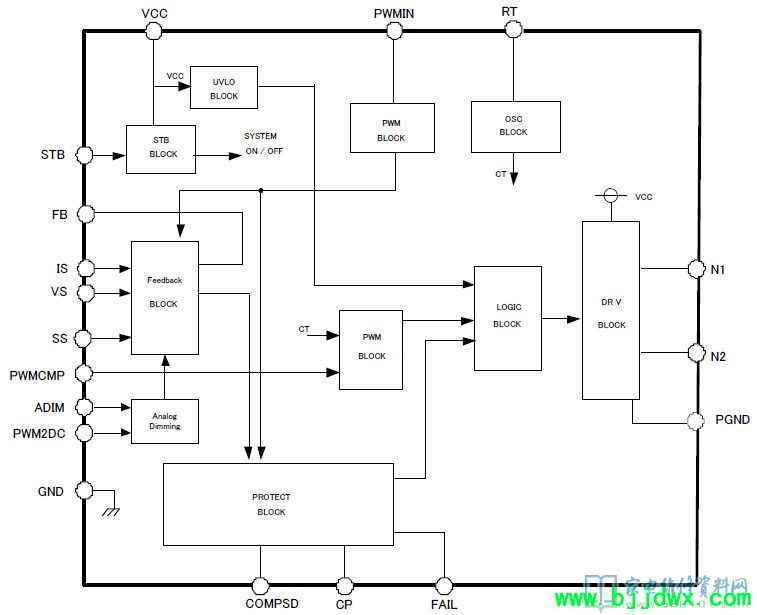

三、BD94121F内部方框图

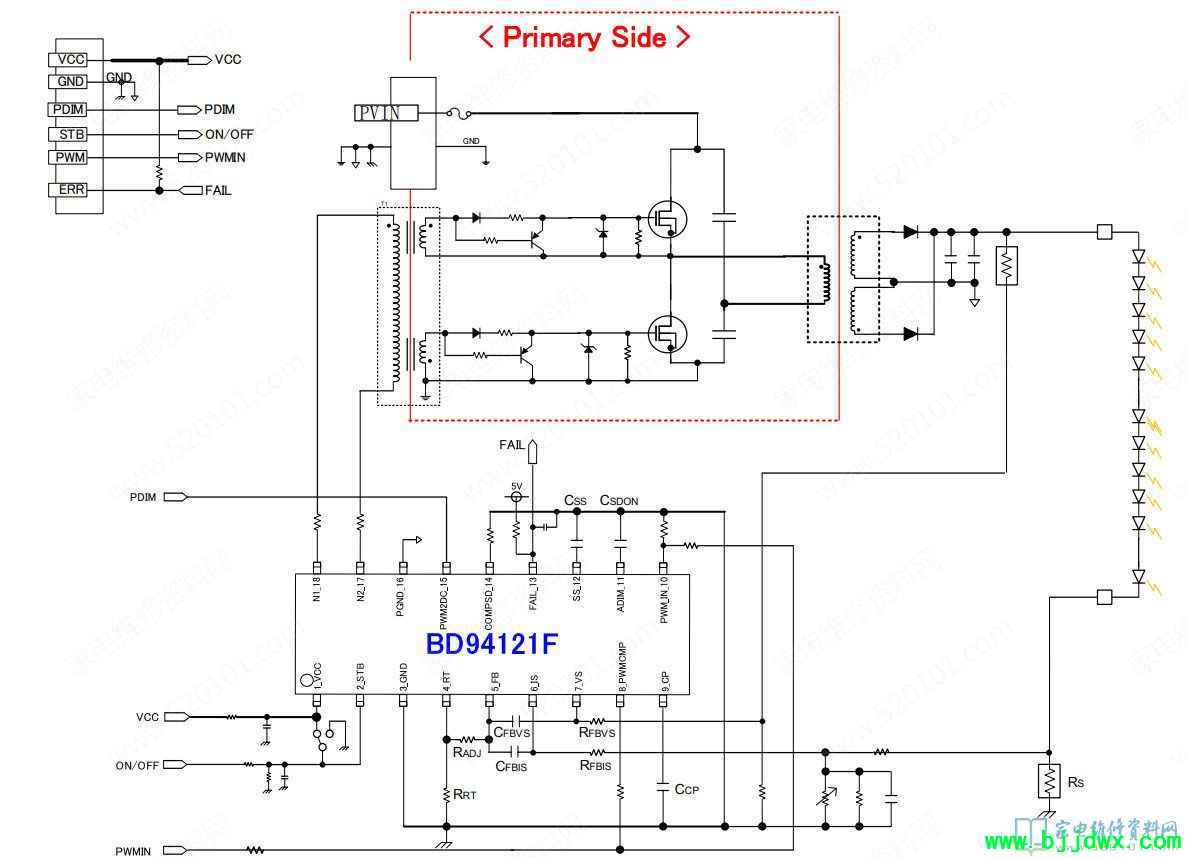

四、BD94121F典型应用电路
