瑞奇达 CS5267是一款高性能Type-C/DP1.4至HDMI2.0b转换器，设计用于将USBType-C源或DP1.4源连接至HDMI2.0b接收器。CS5267集成了一个兼容DP1.4的接收器HDMI2.0b兼容发射机。此外，还包括两个CC控制器，用于CC通信，以实现DP Alt模式和功率传输功能，一个用于上游Type-C端口，另一个用于下游端口。DP接口包括4条主通道、辅助通道和HPD信号。接收器支持每通道最大5.4Gbps（HBR2）数据速率。DP接收机结合了HDCP1.4和HDCP2.3具有嵌入式密钥内容保护方案，用于数字音视频内容的安全传输。

CS5267是一种高度集成的单芯片，适用于多个细分市场和显示应用，如拓展坞、扩展底座等

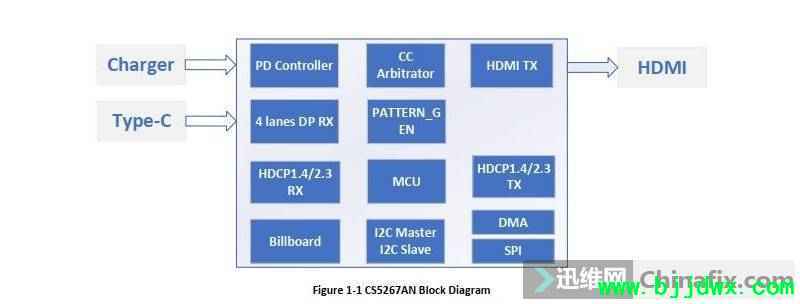

图1-1 CS5267AN框图

2、CS5267特性特点

总则

USB Type-C规范1.2

VESA DisplayPort TM（DP）v1.4兼容接收机

HDMI规范v2.0b兼容发射机，数据速率高达每通道6-Gbps。

USB电源传输（PD）V3.0兼容

支持所有USB Type-C通道配置（CC）

内置振荡器，无需外部晶体

嵌入式MCU和SPI-flash

嵌入式V-sync/H-sync缓冲区

嵌入式EDID（如果终端设备没有，CS5267AN将响应EDID）

支持HDCP 1.4和HDCP2.3，带片上键以支持HDCP中继器。

支持RGB 4:4:4 8/10位bpc和YCbCr 4:4:4、4:2:2、4:2:0 8/10位bpc

192KHz x8通道的音频采样率

LPCM和压缩音频编码格式

用于芯片控制的辅助通道、I2C主机接口

USB Type-C DisplayPort（DP）Alt模式输入（接收器）

USB Type-C规范1.2，向后兼容Type-C规范1.0

VESA DisplayPort TM v1.4兼容。支持4车道。

内置CC控制器，用于插头和方向检测

用于充电器和正常通信的双CC端口

高达HBR2（5.4-Gbps）输入。内置高性能自适应均衡器。支持1兆赫辅助信道

USB Type-C通道配置（CC）功能

USB电源传输规范3.0兼容集成USB电源传输（PD-BMC）物理层。对消息的支持

协议。支持策略引擎。支持基本设备策略管理器

支持热插拔检测（HPD）

HDMI数字输出

HDMI 2.0b兼容

每个通道的数据速率高达6-Gbps

支持高达3840 x2160@60Hz 或者4096x2160@60Hz

音频流处理

LPCM和压缩音频编码格式

192k Hz x8通道的音频采样率支持高动态范围（HDR）元数据处理

杂项

支持I2C主从高达400 kHz。

HBM 4KV用于连接器引脚

8*8mm 68针QFN封装，带e-Pad

电力与技术

5V/1.0V系统电压，集成3.3V LDO和1.8V LDO
